¿Cómo instalar soportes de suelo para pared LED?

¿Qué es el sistema de soporte de suelo de pared LED?

El soporte de pared LED es un sistema para soportar pantallas LED. Es compatible con paneles LED de 500 x 500 mm, 500 x 1000 mm, 640 x 640 mm, 640 x 480 mm, 960 x 960 mm y otras especificaciones.

1. Preparación previa a la instalación

• Confirme el tamaño y el diseño de su pared de pantalla LED (apilable/elevada, pantalla recta/pantalla curva)

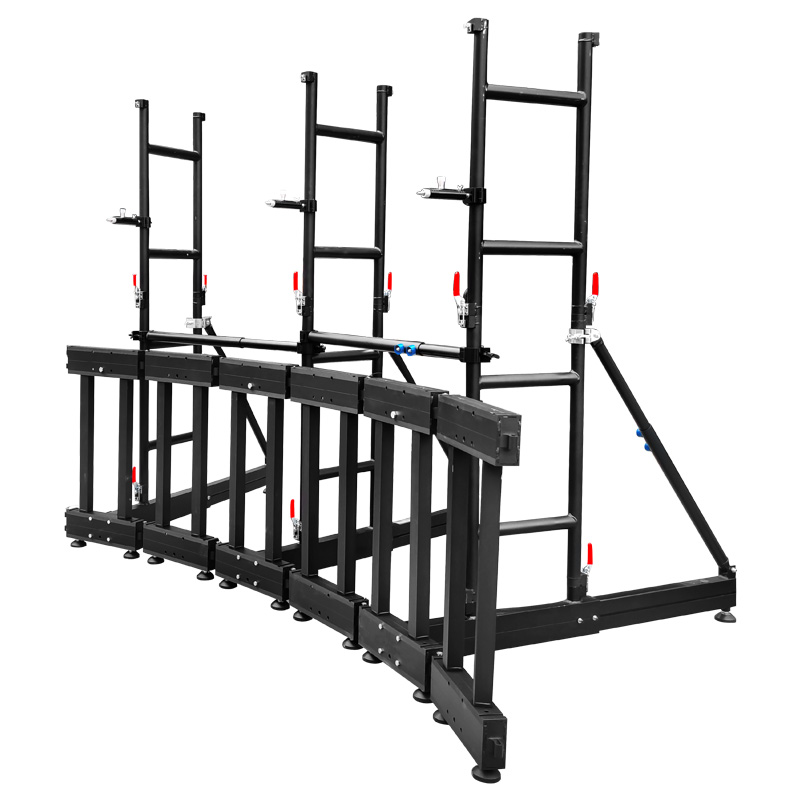

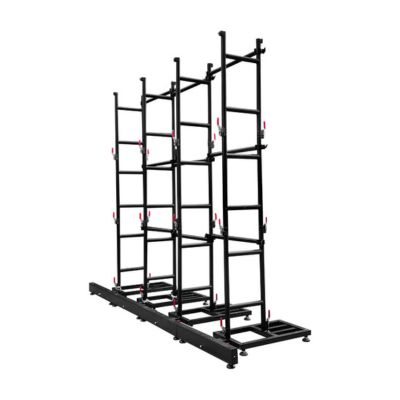

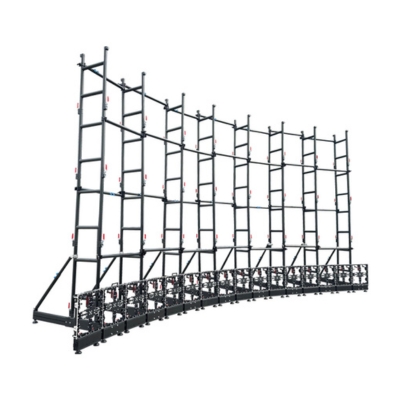

Primero, debe confirmar si su pared LED debe usarse sobre el suelo o en altura. Entonces, ¿su panel LED es recto o curvo? Tenemos derecho Soporte de suelo para pared LED, Soporte de suelo para pared LED recto y elevado, Soporte de suelo para pared LED curvo, y Soporte de suelo para pared LED curvado y elevadopara que usted elija.

• Verifique las condiciones del lugar de instalación

A continuación, debe confirmar que el lugar de instalación esté nivelado y verificar si hay desniveles o terreno blando. Las diferentes condiciones del terreno afectarán directamente la estabilidad de la estructura de la pantalla LED. Asimismo, es necesario prestar atención a posibles factores de riesgo, como pendientes y desagües, en el lugar. En exteriores, también deben tenerse en cuenta las variaciones climáticas. Evaluar las condiciones del lugar con antelación puede reducir eficazmente el riesgo de instalación y garantizar la seguridad y estabilidad de la estructura durante su uso.

• Ya sea pastizales, arena o terreno irregular

Los pastizales, los terrenos arenosos o los terrenos blandos no suelen tener suficiente capacidad de carga. Si el soporte de pared LED se instala directamente sobre este tipo de suelo, es muy fácil que se incline o incluso se derrumbe por completo. Especialmente en situaciones con viento fuerte o mucha gente, esto conlleva riesgos ocultos para la seguridad en la obra. Por lo tanto, en estas condiciones, se deben tomar medidas de refuerzo adicionales para utilizar el soporte de pared LED con una base más grande. En superficies adecuadas (como el hormigón), utilice pernos químicos o pernos de expansión para anclar la base directamente. En obras que no cumplan con los requisitos de seguridad, se debe evitar la construcción.

• Límite de altura y longitud del espacio

La altura espacial se refiere al espacio libre desde el suelo hasta los obstáculos superiores (como vigas de techo, falsos techos, luminarias, conductos de incendios y conductos de ventilación). Reserve suficiente espacio de operación seguro (generalmente se recomienda que la parte superior de la pantalla esté al menos a 0,8 metros por debajo de cualquier obstáculo) para facilitar la elevación del panel, la construcción del personal y el mantenimiento posterior. Las limitaciones de la distancia se refieren a la distancia entre los lados de la pantalla y las paredes, columnas u otros elementos fijos. Esto determina si las rutas de instalación y transporte están libres de obstáculos y si el panel de la pantalla se puede colocar sin problemas. Al mismo tiempo, es necesario considerar si se debe reservar un canal de reparación detrás de la pantalla (se recomienda un ancho mínimo de 0,8 metros).

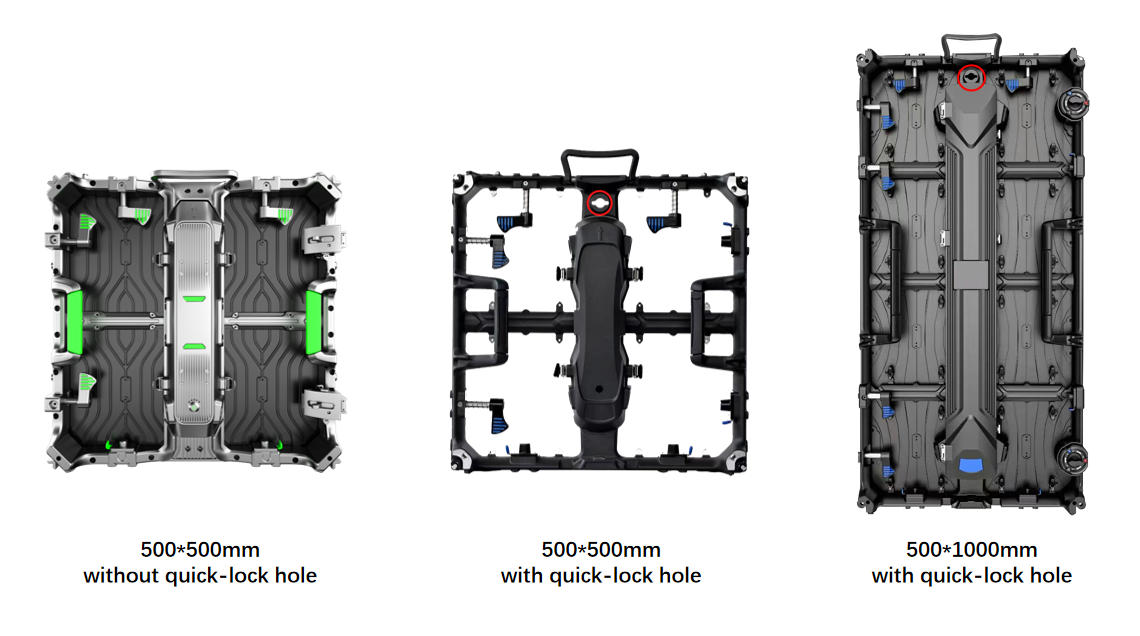

• ¿Su panel de pantalla tiene un orificio de bloqueo rápido?

Consulte con sus proveedores de paneles de mosquitera para confirmar si los paneles que compró cuentan con orificios de cierre rápido. Si cuentan con orificios de cierre rápido, puede proporcionarnos el plano del panel. GF-Truss puede personalizar el cierre rápido para su panel. Si no cuenta con orificios de cierre rápido, también puede usar tornillos de cierre.

2. Cómo elegir el sistema de soporte de pared LED adecuado

• Selección de estructuras de soporte correspondientes a diferentes paneles

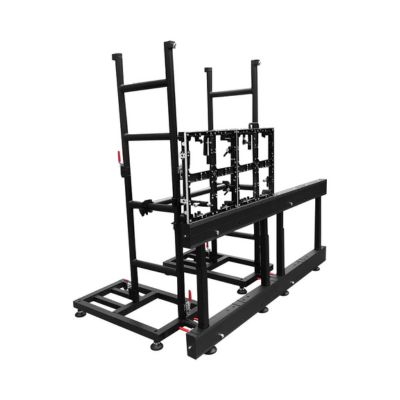

Para paneles de pantalla rectos, disponemos de soportes de suelo para pared LED rectos y soportes de suelo para pared LED suspendidos. Para pantallas curvas/paneles OLED, disponemos de soportes de suelo para pared LED curvos, soportes de suelo para pared LED suspendidos y soportes de suelo flexibles para paneles OLED. Además de los soportes de suelo para pantallas LED, también disponemos de vigas de suspensión para paneles LED en GF-Truss.

• Solución estándar vs. solución personalizada

Solución estándar: ideal para instalaciones de tamaños comunes (como soportes de suelo para pared LED rectos de 5 x 3 m), curvas estándar y alturas regulares. Ofrece ventajas como entrega rápida y accesorios universales.

Solución personalizada: Imprescindible en las siguientes situaciones:

1.Tamaño físico especial: área súper grande, corte de forma especial, coincidencia recta y de arco.

2.Carga o tramo extremo: más allá del rango de seguridad de la tabla de carga estándar.

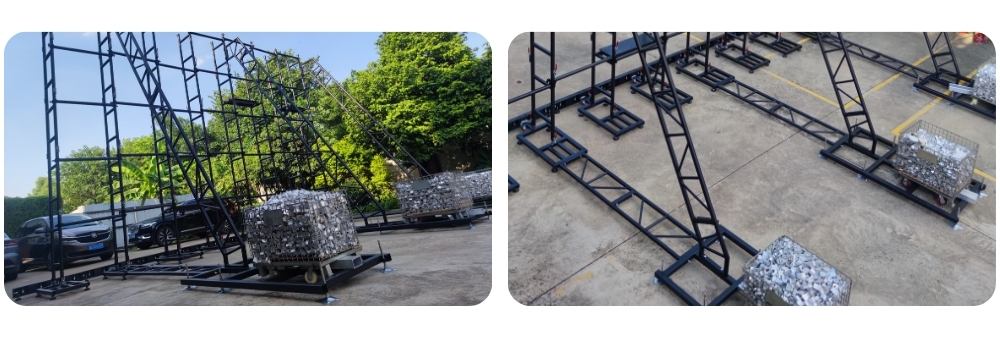

• ¿Cuándo necesitas una base más grande o un contrapeso más pesado?

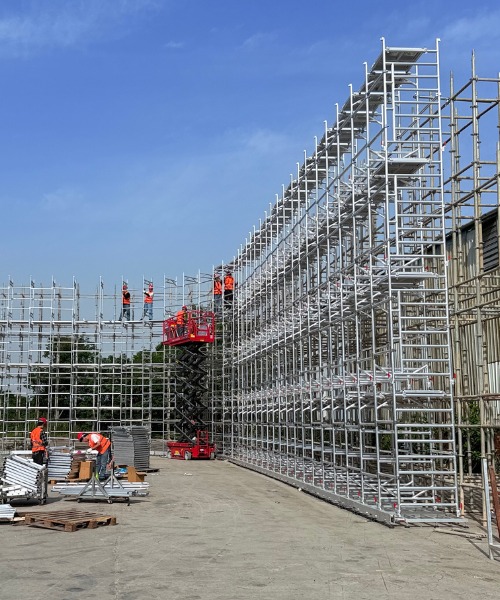

Cuando la pared LED es grande y su altura total es elevada (más de 5 m), o cuando se utiliza en exteriores con viento, suele ser necesario configurar una base más grande, lastre o contrapesos adicionales. Este tipo de estructura puede mejorar eficazmente la capacidad antivuelco y reducir el riesgo de inestabilidad estructural causada por fuerzas externas. Especialmente en lugares con terrenos difíciles o que no se pueden fijar, un diseño razonable de contrapesos es fundamental para garantizar la seguridad.

3. Proceso de instalación paso a paso

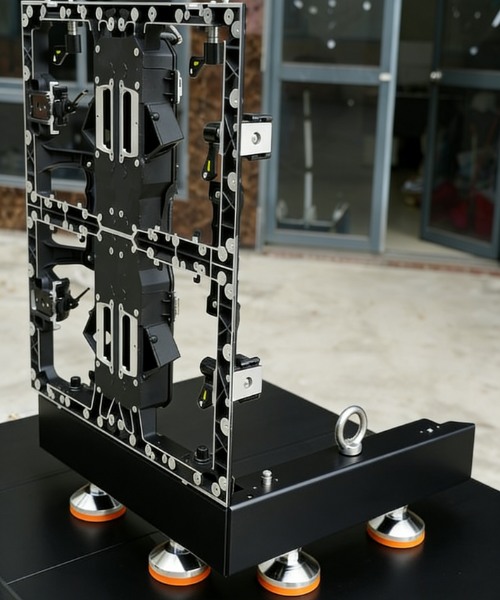

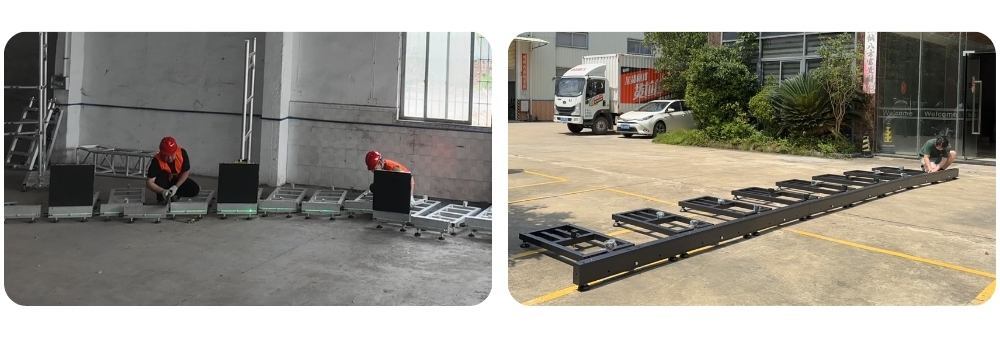

• Paso 1: Colocación y ajuste horizontal de la viga de tierra y la base

Según el tamaño de la pared LED, coloque las vigas de suelo en secuencia. Conecte las vigas de suelo adyacentes y luego fije las bases ajustables a ellas. Use un nivel para comprobar la nivelación general de las vigas de suelo. Ajuste con precisión las bases ajustables y las vigas de suelo con las patas ajustables para compensar las irregularidades y asegurar que toda la estructura de la cimentación esté nivelada y estable.

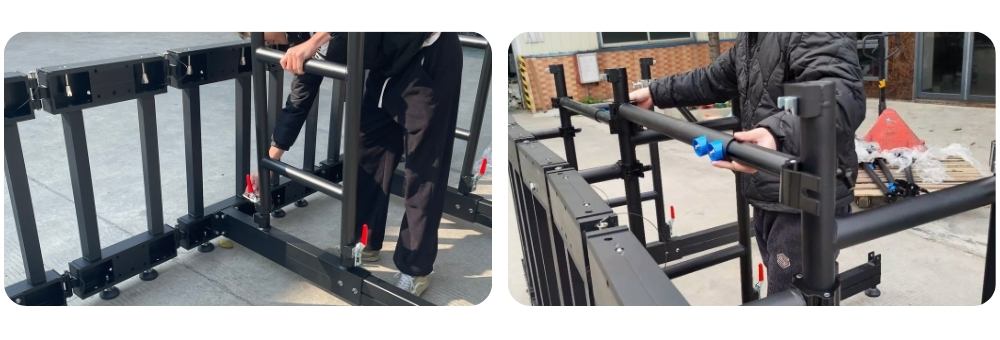

• Paso 2: Instale las vigas de la escalera y las barras transversales

Instale las cerchas de la primera capa de la escalera en la base. Según la altura de diseño, instale las siguientes capas de cerchas secuencialmente. Conecte las cerchas adyacentes con los travesaños/travesaños telescópicos para evitar vibraciones estructurales.

• Paso 3: Instale el panel de pantalla LED

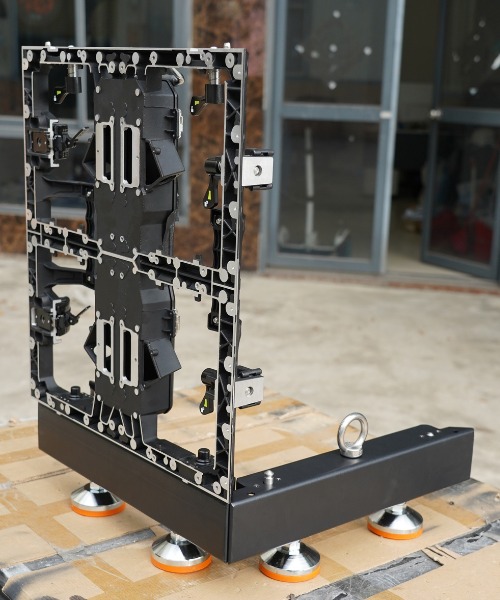

Tras instalar las vigas de la escalera, se pueden bloquear los paneles de la pantalla LED. Primero, utilice el bloqueo del panel en la viga de base para fijar firmemente la primera capa de paneles. A continuación, instale los paneles capa por capa, de abajo a arriba, prestando atención a la alineación y la planitud entre ellos durante la instalación.

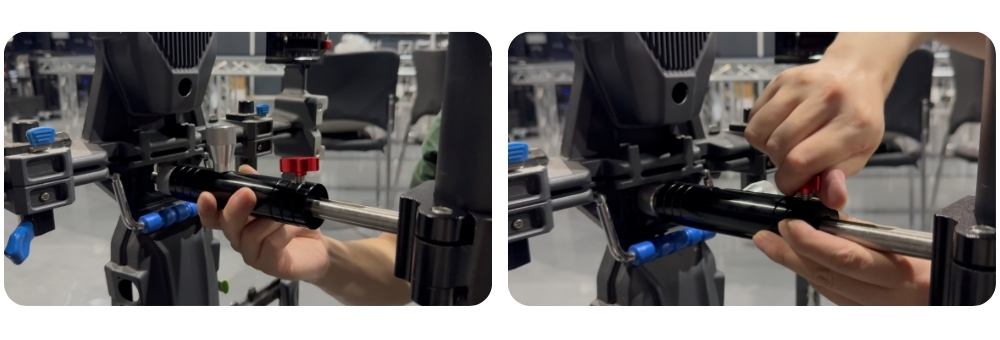

• Paso 4: Utilice el bloqueo de tornillo/bloqueo rápido para bloquear el panel

Conecte primero el cierre rápido/tornillo a las vigas de la escalera y luego bloquee los paneles. Una vez colocados, bloquéelos uno por uno. Durante el bloqueo, asegúrese de que el conector esté completamente colocado y apretado para evitar que el panel se mueva o vibre durante el uso.

• Paso 5: Inspección general de la estructura y refuerzo

Una vez finalizadas todas las instalaciones, se inspeccionará exhaustivamente toda la estructura, incluyendo las vigas de cimentación, las bases ajustables, las cerchas de escalera, los travesaños y los puntos de conexión de los paneles. Confirme que todos los conectores estén bien apretados y que la estructura no presente movimientos ni anomalías significativas. Según las condiciones del sitio y el tamaño de la pantalla, se realizará el tratamiento de refuerzo necesario en las partes clave para garantizar la seguridad y estabilidad del sistema durante un uso prolongado o en entornos complejos.

4. Errores comunes de instalación que se deben evitar

• Ignorando las condiciones del terreno

Las condiciones del terreno son uno de los factores clave que afectan la seguridad general de las estructuras de soporte de las pantallas LED. Si la estructura se instala directamente sin evaluar completamente la nivelación o estabilidad del terreno, es fácil que la carga se distribuya de forma desigual en la base. Si el terreno es irregular, inclinado o propenso a asentarse, la estructura tiende a inclinarse hacia adelante, lo que no solo afecta la estabilidad de la pantalla, sino que también aumenta significativamente los riesgos de seguridad. Por lo tanto, se debe revisar el terreno y tratarlo según sea necesario antes de la instalación, aplicando contrapesos o medidas de estabilización adicionales según sea necesario.

• Saltarse la nivelación y la alineación

La falta de nivelación precisa de las vigas y bases de suelo es otro problema común, pero que se pasa por alto con facilidad. Si la cimentación no está nivelada, el error se agravará durante el montaje, lo que afectará directamente la precisión de la instalación del panel y el módulo de la pantalla LED. Puede haber desalineación, juntas irregulares o fuerzas locales entre los paneles. Por lo tanto, se deben utilizar herramientas profesionales para un ajuste preciso de la nivelación durante la instalación inicial y así proporcionar una base fiable para una instalación sin problemas.

5. Comprobación y mantenimiento posteriores a la instalación

• Autorización de seguridad antes de la operación

Se requiere una confirmación de seguridad exhaustiva antes de la puesta en funcionamiento del sistema. Esto incluye comprobar que los paneles de la pantalla LED estén instalados de forma nivelada y firmemente conectados, que no se produzcan movimientos ni desplazamientos y que todos los dispositivos de bloqueo de seguridad funcionen correctamente.

• Mantenimiento a largo plazo

Para proyectos de uso prolongado o de desmontaje frecuente, se recomienda elaborar planes de inspección y mantenimiento regulares. Se debe prestar atención a la estructura de soporte de la base, los conectores y las piezas que soportan fuerzas de alta frecuencia, y ajustar o reemplazar oportunamente los componentes desgastados según sea necesario. Antes de cada transición o nueva instalación, la renivelación y la inspección estructural pueden ayudar a reducir el riesgo de fatiga estructural, prolongar la vida útil y garantizar la estabilidad a largo plazo y un funcionamiento seguro.

6.¿Por qué elegir GF-Truss?

• Amplia experiencia en soporte de suelo para paredes LED

GF-Truss lleva muchos años trabajando en el sector de las cerchas de aleación de aluminio y el soporte de suelo para muros LED, y ha acumulado una amplia experiencia práctica en proyectos que abarcan diversos escenarios de aplicación, como exposiciones en interiores, espectáculos al aire libre, eventos deportivos, conferencias de prensa y giras. GF-Truss también colabora desde hace tiempo con fabricantes chinos de pantallas LED. Nuestro equipo de diseño ofrece más de 2300 soluciones personalizadas al año. Gracias a nuestra participación en una amplia gama de proyectos de muros LED de diferentes tamaños, alturas y métodos de instalación, conocemos a fondo el comportamiento de la carga estructural, el proceso de instalación y los riesgos in situ. Esto nos permite evitar eficazmente posibles problemas y ofrecer un soporte más fiable para sus proyectos.

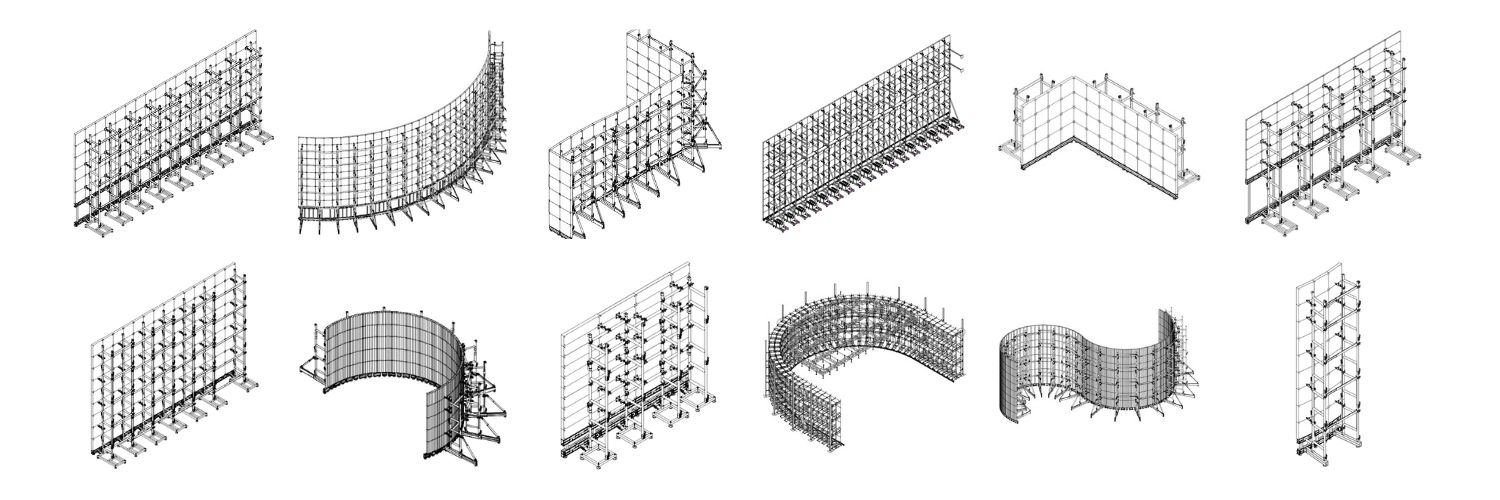

• Soporte de pared LED personalizado Soluciones y soporte técnico

GF-Truss ofrece soluciones flexibles y personalizadas para diferentes condiciones de instalación, tamaños de pantalla y requisitos de aplicación. Nuestro equipo técnico se involucrará en el proyecto y trabajará en estrecha colaboración con los clientes y los organizadores de eventos. Realizamos una evaluación exhaustiva de factores clave como las dimensiones del recinto, las condiciones del terreno y la estructura del techo. Con base en información detallada in situ, ofrecemos una gama completa de sugerencias profesionales y planes de viabilidad, desde la selección de la estructura hasta la configuración del tamaño y el diseño de las conexiones.

• Adecuado para una variedad de escenarios y aplicaciones

Las soluciones de soporte de suelo para paredes LED de GF-Truss son altamente versátiles, modulares y expandibles. Se adaptan ampliamente a diversos escenarios de actividad y necesidades de aplicación a largo plazo. Para eventos temporales, como festivales de música, lanzamientos de productos y exposiciones comerciales, nuestro sistema ofrece las ventajas clave de un desmontaje rápido, un transporte eficiente y una reorganización flexible, adaptándose a horarios ajustados y cambios frecuentes de recinto. Para instalaciones fijas a largo plazo, como teatros, gimnasios y estudios, nos centramos en la estabilidad y durabilidad extremas de la estructura para brindar un soporte duradero y confiable. Para los proyectos de giras más exigentes y de alta frecuencia, el sistema se refuerza en términos de durabilidad, estandarización e implementación rápida para garantizar la estabilidad del rendimiento, a la vez que reduce significativamente los costos logísticos y de mano de obra.

7. Obtenga apoyo profesional

Ya sea que esté desarrollando un concepto inicial, comparando soluciones o finalizando un diseño detallado, GF-Truss siempre está listo para apoyar su proyecto. Lo invitamos a compartir el plano de su proyecto, los parámetros del sitio y sus ideas creativas, para que nuestros diseñadores estructurales profesionales le brinden un análisis preliminar exhaustivo y asesoramiento técnico personalizado. Desde el concepto inicial hasta la implementación final, seremos su socio técnico de confianza.

Según sus necesidades específicas, nuestro equipo de diseño realizará cálculos estructurales detallados y análisis de simulación para desarrollar una solución estructural profesional y personalizada, acompañada de un presupuesto claro y transparente. Le garantizamos que cada plano ha sido rigurosamente revisado para garantizar su seguridad y que cada presupuesto es meticuloso y razonable para garantizar que obtenga información completa y precisa antes de tomar una decisión.

¡Comienza tu consulta exclusiva de proyecto ahora! Contáctanos por WhatsApp y correo electrónico para obtener soluciones técnicas gratuitas y presupuestos precisos.
