¿Qué tan ancha es una estructura de iluminación? La guía definitiva para elegir la estructura de iluminación adecuada.

Elegir entre una estructura de iluminación de 290 mm, 400 mm o 520 mm parece un simple problema matemático hasta que estás en el lugar de la instalación. Los números en la hoja de especificaciones son geniales, pero la realidad de la carga, la envergadura y el viento exterior es un asunto completamente diferente. La mayoría de la gente empieza con la de 290 mm porque es fácil de mover, pero rápidamente se dan cuenta de que las estructuras de iluminación de 400 mm y 520 mm existen por una razón. Aquí está la clave: necesitas saber exactamente qué puede soportar cada una antes de empezar a colgar equipos costosos. En definitiva, elegir la adecuadaestructura de iluminación es la base de una puesta en escena segura y profesional.

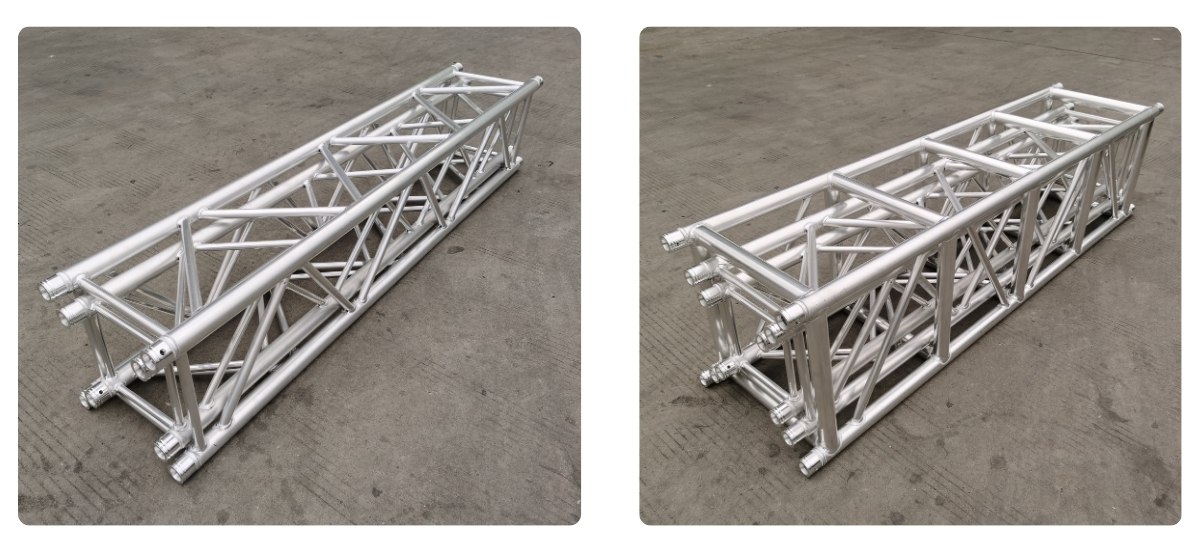

Tamaños comunes de estructuras de iluminación

Aquí les mostramos un vistazo rápido a los tamaños estándar (estructuras de iluminación Spogot) que verán con mayor frecuencia en la práctica.

Para comprender por qué el ancho de estas estructuras es tan importante, es necesario conocer la realidad física de estos sistemas. Las siguientes secciones explicarán cómo se comporta cada tamaño al utilizarlo como una estructura fiable para la iluminación.

¿Qué ancho de estructura de iluminación se ajusta mejor a sus necesidades?

El ancho de una estructura de iluminación no se trata solo de estética o de cómo se ve en el aire. Se trata de la física de la distribución de la carga y de cuánto peso puede soportar el aluminio antes de empezar a fallar. Cuando hablamos de ancho, nos referimos a la distancia entre los cordones principales. Una estructura más ancha tiene mayor resistencia a las fuerzas de flexión. En un escenario, simplemente lo llamamos resistencia. Si es demasiado delgada, se produce deflexión. Si es demasiado ancha, se desperdicia dinero y espacio en el camión.

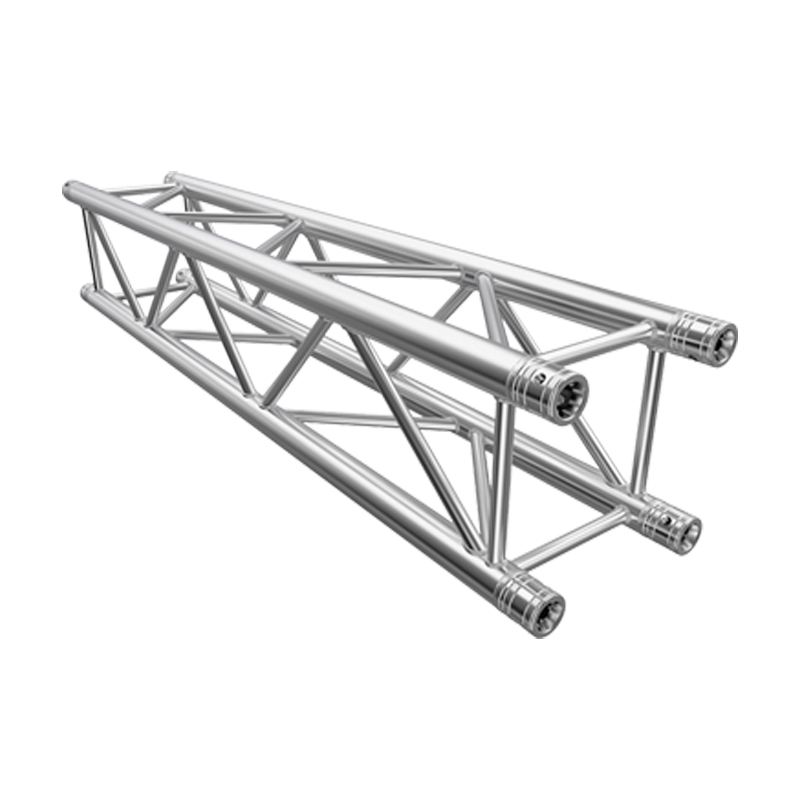

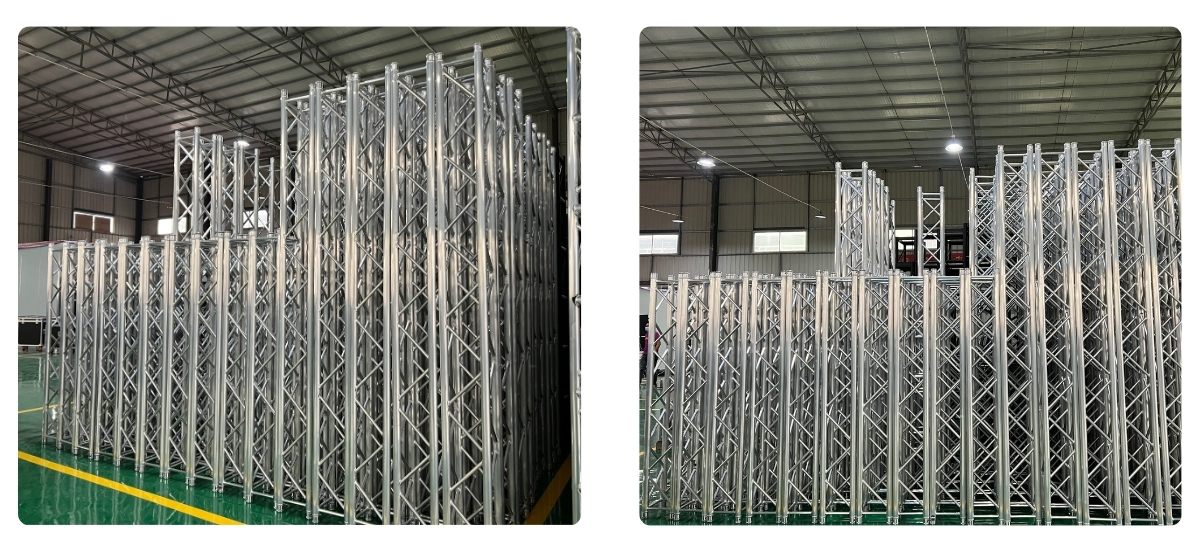

• Estructura de iluminación de 290 mm: Tu herramienta de trabajo para el día a día

La estructura de iluminación de 290 mm es el estándar de la industria por una buena razón. Es el tamaño que casi todas las empresas de alquiler tienen en stock por cientos. Se puede guardar en la parte trasera de una furgoneta pequeña y una sola persona puede cargar una sección de dos metros sin esfuerzo. Es perfecta para eventos pequeños como bodas o producciones teatrales locales. Siempre se ha utilizado para innumerables cabinas de DJ y pequeños stands de ferias comerciales. Puede soportar una cantidad decente de focos LED PAR y quizás algunas cabezas móviles pequeñas sin problemas. Es una buena opción cuando se necesita una apariencia limpia y no se intenta cubrir un gran espacio.

Pero aquí está lo que la gente pasa por alto sobre el tamaño de 290 mm: tiene sus limitaciones. La gente ve ese tubo principal de 50 mm y piensa que puede soportar cualquier cosa. Pero su ancho reducido significa que, a medida que aumenta la longitud, la capacidad de carga disminuye drásticamente. Si intentas llevar este tamaño más allá de su límite de 12 m, podrías tener problemas. Cuando la longitud se acerca a ese límite máximo, definitivamente no es buena idea colgar pantallas LED particularmente pesadas o equipos de audio de gran tamaño. Mucha gente intenta ahorrar un poco de dinero usando una estructura de iluminación de 290 mm para proyectos que claramente requerían un tamaño mayor. El riesgo de que la estructura se doble y comprometa la seguridad del evento simplemente no compensa el pequeño ahorro que podrías obtener en el alquiler o la compra.

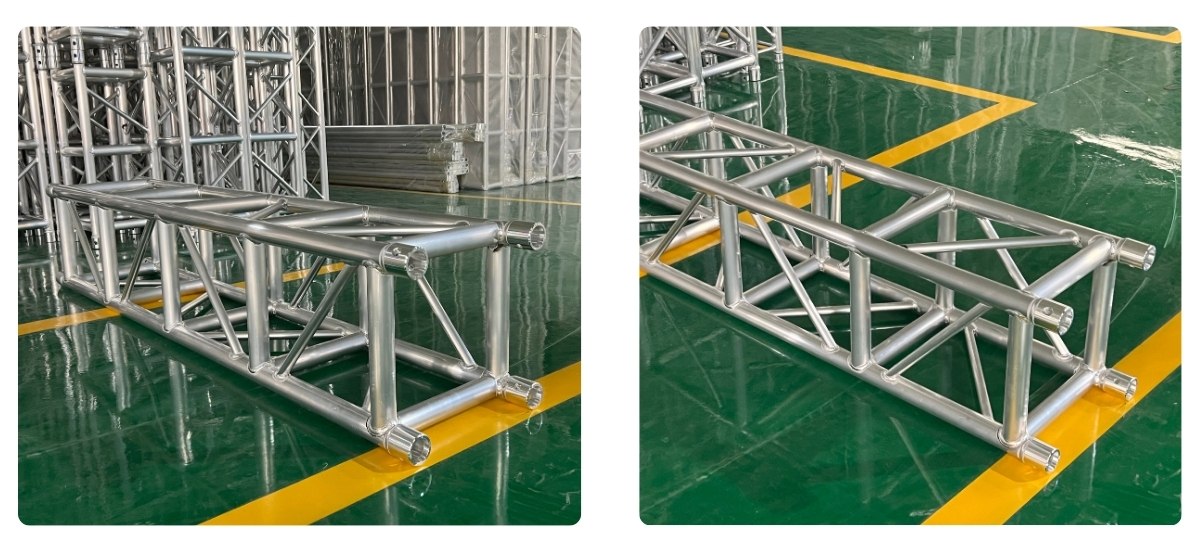

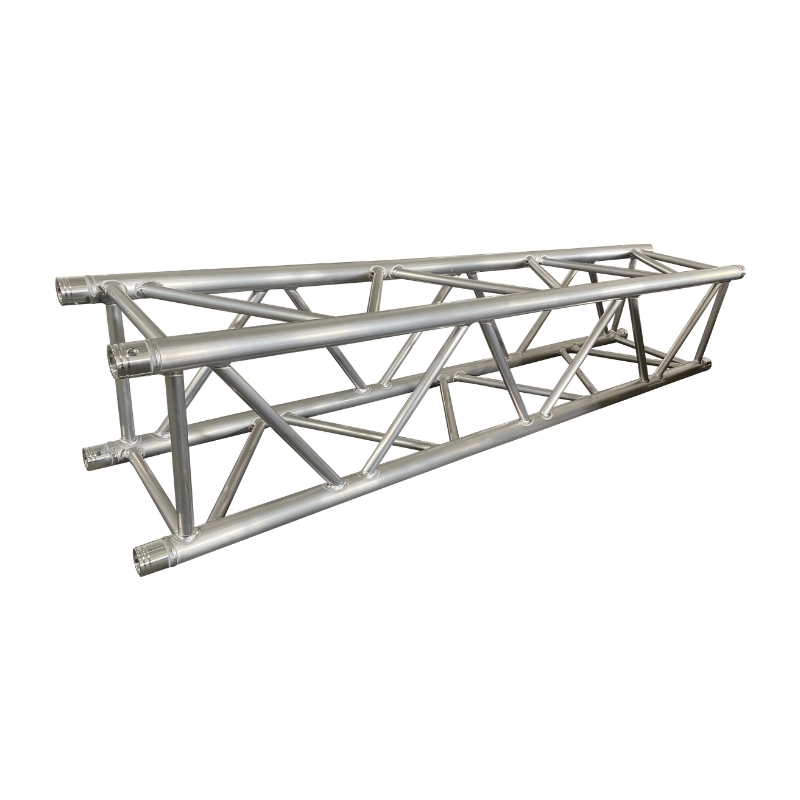

• Estructura de iluminación de 400 mm: Cuando necesitas más potencia.

Al pasar a una estructura de iluminación de 400 mm, entras en un mundo completamente diferente. Aquí es donde la cosa se pone seria. Esos cien milímetros adicionales de ancho proporcionan una rigidez mucho mayor. Si vas a organizar un concierto de tamaño mediano o un evento al aire libre con techo, este suele ser el punto de partida. La estructura de iluminación de 400 mm es ideal para montajes profesionales. Puedes colgar una fila completa de cabezas móviles de alta potencia y se mantendrá perfectamente recta.

Piensa en una exposición de coches o un festival al aire libre. Tienes que lidiar con el viento. Tienes que cubrir distancias más largas entre tus torres. Una estructura de iluminación de 400 mm puede abarcar 14 m y seguir sintiéndose sólida. Es la diferencia entre tener confianza en tu montaje y tener que revisar constantemente las tablas de carga cada vez que mueves una luminaria. Sinceramente, se ve mucho más profesional en un escenario grande.

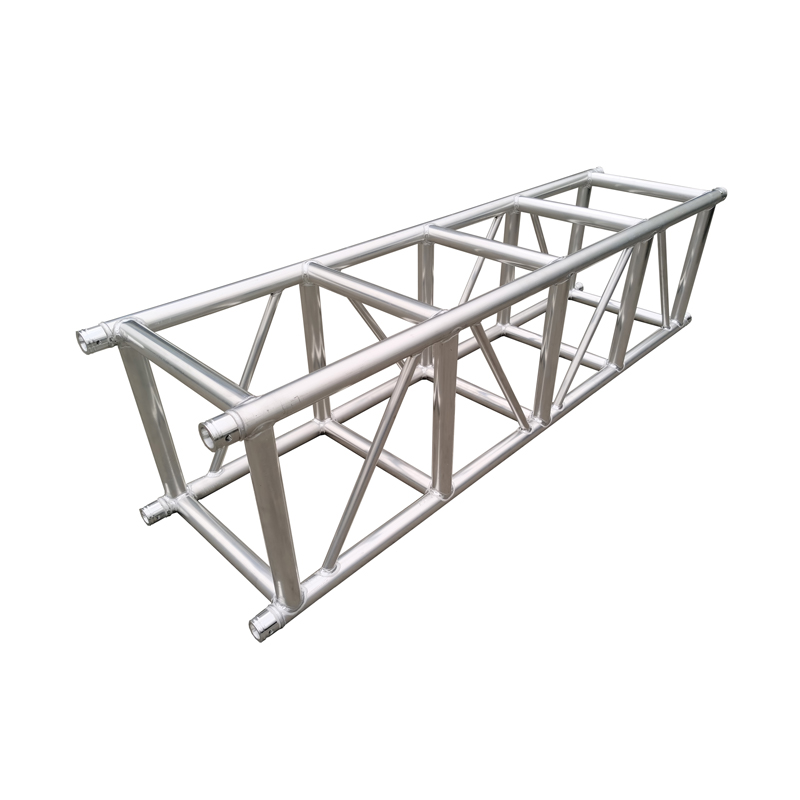

• Estructura de iluminación de 520 mm: Diseñada para grandes eventos.

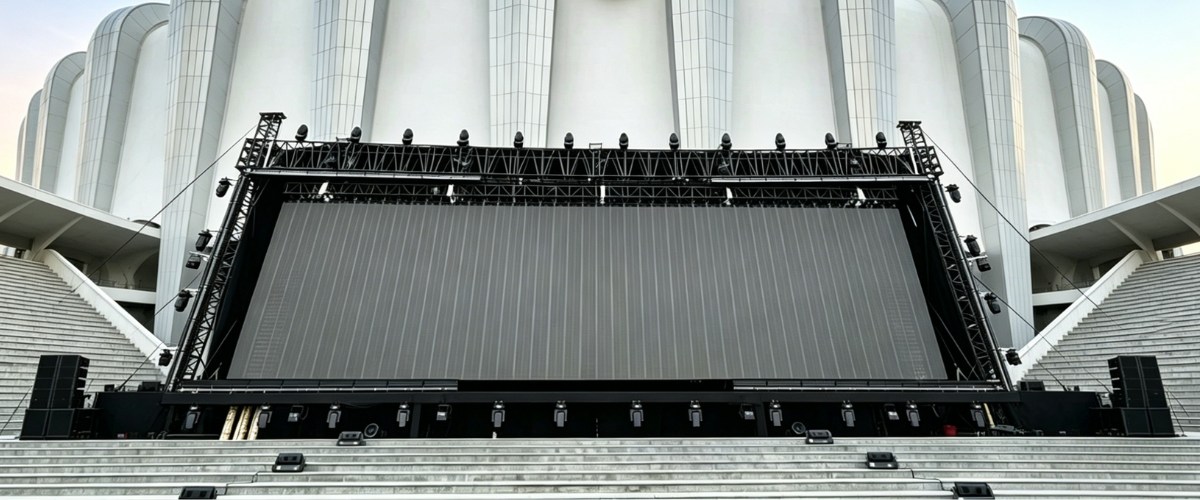

La estructura de iluminación de 520 mm está diseñada para giras por estadios y festivales multitudinarios. Cuando veas esas enormes pantallas LED que pesan miles de kilos o esos enormes altavoces line array colgando del techo de la estructura, casi siempre se trata de un sistema de 520 mm o superior. Este tamaño está construido para soportar las cargas más pesadas en las mayores distancias. Es la solución más robusta del mundo del montaje escénico.

Trabajar con una estructura de iluminación de 520 mm es un desafío completamente distinto. Estas secciones no se mueven a mano. Se recomienda usar montacargas, motores y un equipo que sepa exactamente cómo manipular estructuras pesadas de aluminio. El peso de la estructura en sí es un factor importante en los cálculos de carga. Si está construyendo un sistema de techo masivo para un revestimiento de techo, esto es lo que necesita. Proporciona la estabilidad necesaria para dormir tranquilo incluso con mal tiempo.

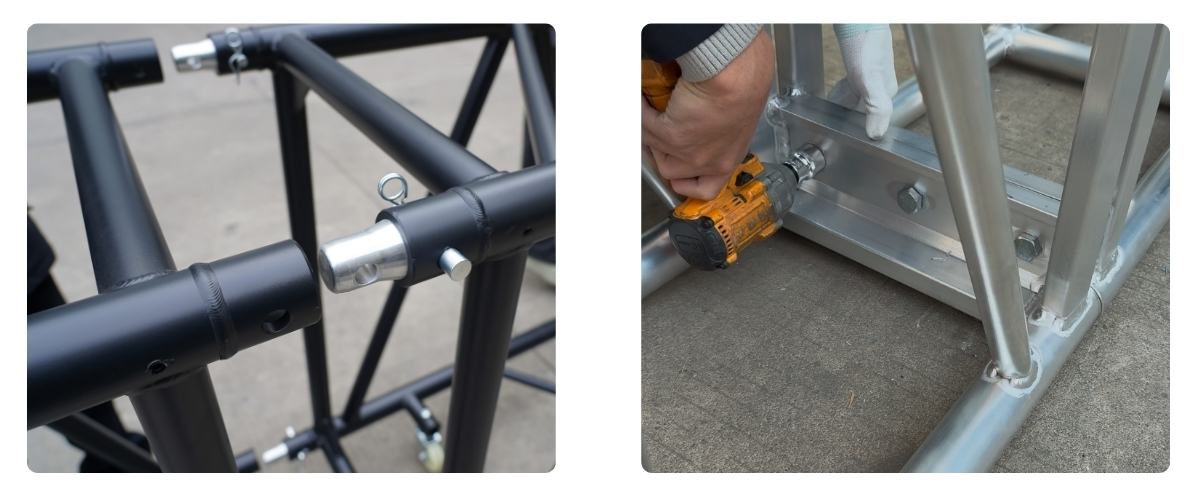

Atornillado vs. Espiga: Cómo se conectan las estructuras de iluminación

Una vez que haya decidido el ancho, deberá determinar cómo se conectarán las piezas. Existen dos métodos principales para unir una estructura de iluminación: mediante pernos o mediante un sistema de espigas. Ambos tienen sus ventajas y su utilidad. En definitiva, la elección dependerá de la frecuencia con la que planee mover el equipo y del presupuesto que desee destinar a mano de obra.

• ¿Por qué a los equipos de gira les encanta la estructura de iluminación Spigot?

La estructura de iluminación con espiga es la reina de la carretera. Utiliza un sistema de pasadores rápido y fácil de usar. Simplemente alineas los extremos, colocas la espiga y clavas los pasadores. No se necesitan herramientas, solo un martillo. Por eso, a los equipos de gira les encanta. Cuando tienes que cargar el equipo a las dos de la mañana y todos están agotados, no quieres perder el tiempo con tuercas y tornillos. Solo quieres sacar los pasadores y cargar el camión.

En definitiva, la verdadera ventaja del sistema de espigas reside en su rapidez. Ahorra muchísimo tiempo en el montaje y desmontaje. Y gracias a la forma cónica de los pasadores, la conexión es increíblemente firme. No hay holgura en las uniones. Para las empresas de alquiler y los grupos de gira, el ahorro en mano de obra por sí solo justifica el coste adicional del sistema de iluminación con espigas.

• Cuando una estructura de iluminación atornillada tiene más sentido

Pero no descarten todavía las estructuras de iluminación atornilladas. Puede que sean más lentas, pero tienen sus ventajas. Las verán sobre todo en instalaciones permanentes. Piensen en clubes, templos o teatros. Si van a instalar la estructura una sola vez y dejarla allí durante al menos cinco años, ¿para qué pagar por un costoso sistema de anclaje? Una conexión atornillada es increíblemente segura. Una vez apretados los pernos, la estructura no se moverá. Es una forma muy sencilla y fiable de construir una red de iluminación.

Si tienes un presupuesto ajustado, la estructura de iluminación atornillada suele ser la mejor opción. Su proceso de fabricación es más sencillo, por lo que el precio suele ser más bajo. Es una excelente alternativa para auditorios escolares o pequeños teatros locales donde el tiempo es un factor importante. Eso sí, debes estar preparado para el trabajo adicional que requiere. Necesitarás herramientas y paciencia. Pero para la aplicación adecuada, es una opción perfectamente válida.

Seguridad y calidad de los materiales: De qué está hecha realmente su estructura de iluminación

Necesitamos hablar de lo que realmente hay dentro de ese aluminio. Porque, al fin y al cabo, se trata de colgar cosas pesadas sobre las cabezas de las personas. La seguridad no depende solo del ancho de la estructura. Depende de la calidad del metal y de la habilidad de quien la soldó. Si el material es de mala calidad, no importa cuán ancha sea la estructura. Tarde o temprano fallará.

• Por qué el aluminio 6082-T6 marca la diferencia

Al revisar las especificaciones, verá números como 6082-T6. No se trata de un código aleatorio, sino del grado de la aleación de aluminio. En el mundo de la construcción, el 6082-T6 es el estándar de oro. Es una aleación de alta resistencia diseñada específicamente para aplicaciones estructurales. Es más resistente que la aleación 6061, resiste la flexión y soporta mucho mejor las tensiones de carga y descarga constantes.

Al calentar el aluminio para soldarlo, se debilita el metal alrededor de la junta. Una buena aleación 6082-T6 está diseñada para soportar mejor este proceso. Mantiene mayor resistencia después de la soldadura que otras aleaciones. Por eso, siempre debe preguntar a su proveedor qué grado exacto de metal utiliza. Si no puede darle una respuesta clara o si intenta decirle que no importa, busque otra opción. Su seguridad y la de su equipo dependen de la calidad de ese metal.

• Saber cuándo retirar una estructura de iluminación

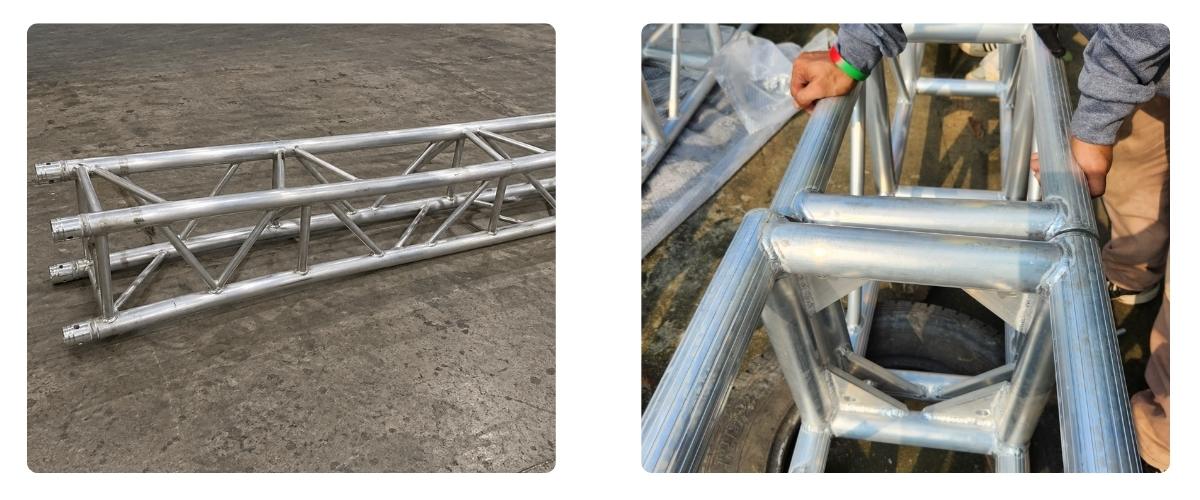

Debes revisar tu equipo cada vez que regrese de un evento. Se recomienda revisar primero las soldaduras. Busca pequeñas grietas o cualquier signo de decoloración. Si una soldadura parece estar separándose, esa pieza de la estructura de iluminación está inservible. No intentes repararla. Retírala del servicio y córtala para que nadie más pueda usarla. No vale la pena correr el riesgo.

¿Están visiblemente doblados los cables principales? ¿Se ven asimétricos o retorcidos los diagonales? Si los agujeros no coinciden al intentar colocar los pasadores, significa que el metal se ha estirado por exceso de peso. También hay que estar muy atento a las soldaduras agrietadas donde las juntas empiezan a partirse. Si observa alguno de estos signos, retire esa sección de servicio inmediatamente. Sinceramente, es mucho mejor que falte una pieza de equipo a que se caiga todo el conjunto.

Luz y deflexión: los dos factores que realmente influyen en su decisión.

Ahora llegamos a la parte que suele generar más confusión: la luz y la deflexión. Estos dos factores son los que determinarán el ancho de la estructura de iluminación que necesitas. Si los ignoras, estarás adivinando. Y adivinar es la causa de los accidentes.

• Cómo considerar la luz y la deflexión para su estructura de iluminación

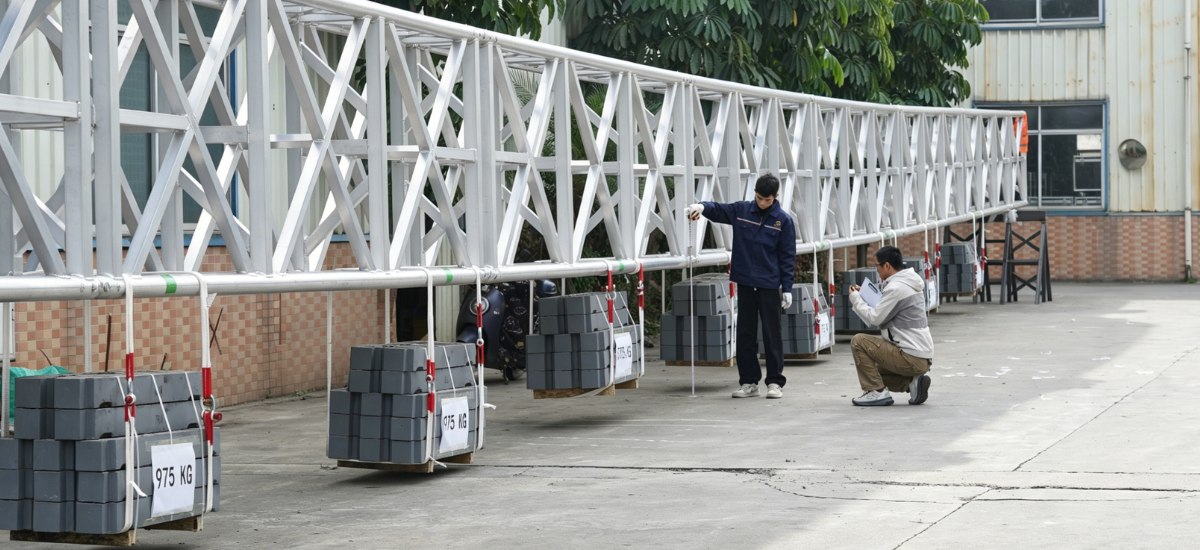

La luz es un concepto sencillo. Es la distancia entre dos puntos de apoyo. Si tienes dos torres de celosía separadas por veinte metros, la luz es de veinte metros. Pero a medida que la luz aumenta, la celosía se doblará en el centro. Esta flexión es lo que llamamos deflexión. Cada fabricante proporciona una tabla de carga que muestra con precisión cuánto peso se puede colgar de forma segura en diferentes luces y cuánto se deflectará la celosía. Es necesario leer estas tablas con atención.

¿Alguna vez has visto una pieza de aluminio doblarse como si fuera de plástico? Eso es lo que sucede cuando se ignora la deflexión. Incluso si la estructura no se rompe, una gran comba visible en el centro de tu montaje se ve fatal. Pone nervioso al público y te hace parecer un aficionado. La regla general es simple: si tienes una longitud considerable, necesitas una estructura más ancha para controlar la deflexión. Una estructura de 520 mm a veinte metros tendrá menos comba que una de 400 mm a la misma distancia. Consulta siempre con los fabricantes de estructuras para obtener asesoramiento experto antes de finalizar tu diseño. Es la mejor manera de asegurarte de que tu estructura de iluminación funcione como necesitas.

Cómo conseguir la estructura de iluminación adecuada de un fabricante fiable.

Elegir la estructura de iluminación adecuada se trata de encontrar el equilibrio. Debes equilibrar las necesidades del espectáculo con las limitaciones de tu presupuesto y las condiciones de transporte. Pero si hay algo en lo que nunca debes transigir, es en la seguridad. Ya sea que elijas estructuras de 290 mm, 400 mm, 520 mm o más grandes, asegúrate de adquirir la estructura adecuada para las luces de un fabricante de confianza. Hay muchas opciones económicas en el mercado que no cuentan con las certificaciones ni las pruebas que las respaldan.

Establecer una buena relación con un fabricante confiable es invaluable. Necesitas a alguien que pueda responder tus preguntas técnicas y que comprenda las exigencias de la industria de eventos. Busca fabricantes de estructuras con una larga trayectoria y un historial comprobado de apoyo a sus clientes. Deberían poder proporcionarte tablas de carga completas y certificaciones de materiales para cada componente que venden. Si parecen más interesados ​​en una venta rápida que en ayudarte a construir una estructura segura, es una señal de alerta.

Lo mejor que puedes hacer es planificar con anticipación. No esperes hasta la semana del evento para averiguar si tu estructura de iluminación puede soportar el peso. Tómate el tiempo para hacer los cálculos y hablar con tus técnicos de montaje. Y si aún no estás seguro de qué tamaño es el adecuado para tu próximo proyecto, contacta a GF-Truss. Nos encanta hablar de esto y siempre estamos encantados de ayudarte a crear un plan personalizado que garantice el éxito de tu evento y la seguridad de tu equipo. La industria de las estructuras de iluminación es excelente, así que asegurémonos de que siga siéndolo utilizando las herramientas adecuadas.
