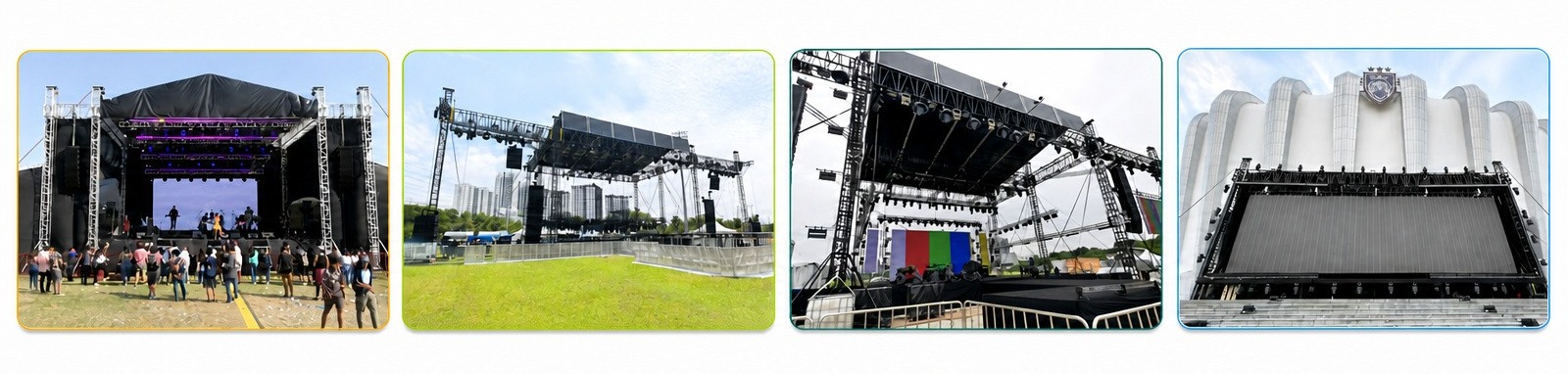

Los sistemas de torres de celosía se utilizan ampliamente en conciertos, festivales, exposiciones y otros eventos profesionales. Permiten colocar una estructura de vigas horizontales sobre el área del evento cuando no se dispone de puntos de suspensión adecuados o cuando la producción requiere una solución temporal con soporte en el suelo.
Un sistema completo combina pilares de celosía con bases, estabilizadores, bloques de anclaje, secciones superiores, polipastos y otros componentes compatibles. Las vigas de celosía proporcionan los puntos de montaje principales para luminarias, altavoces, pantallas LED y otros equipos homologados para eventos. El sistema de torre permite elevar estas vigas y colocarlas a la altura de trabajo requerida.
Este artículo se centra específicamente en los componentes, el funcionamiento y las aplicaciones de las torres. Para obtener una visión general más amplia de las estructuras completas de eventos, lea nuestra guía sobre Sistemas de estructuras de escenario y cómo funcionan.
¿Qué es un sistema de torre de celosía?
|
Un sistema de torres de celosía es una estructura de celosía que se utiliza para elevar y posicionar vigas horizontales. En una configuración típica, se colocan dos o más torres alrededor del área del evento, con vigas de celosía conectadas a través de bloques móviles.
El término torre de celosía se refiere al conjunto completo de la torre, y no solo a la columna vertical de celosía. La columna vertical de celosía en sí es el pilar de celosía, que normalmente se construye a partir de varias secciones modulares de celosía.
El número y la disposición de las torres de celosía dependen de la estructura que se esté creando. Se pueden usar dos torres para un sistema de celosía tipo portería, mientras que se pueden requerir cuatro o más torres para una estructura de rejilla rectangular o un techo.
También se puede diseñar una sola torre para una aplicación específica, como elevar y soportar un sistema de altavoces line array. Esta configuración es diferente a la de un sistema de varias torres que soporta vigas horizontales de celosía. |
 |
Componentes principales de un sistema de torre de celosía
Los componentes de un sistema de torre varían según su altura, aplicación prevista y sistema de elevación. Las siguientes piezas se encuentran comúnmente en sistemas de torres para eventos profesionales.

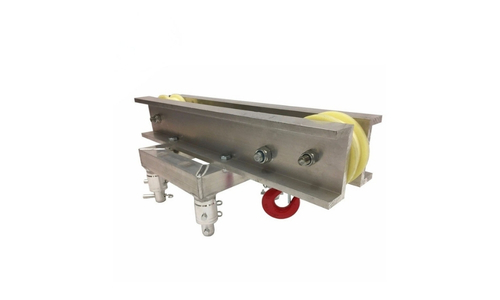

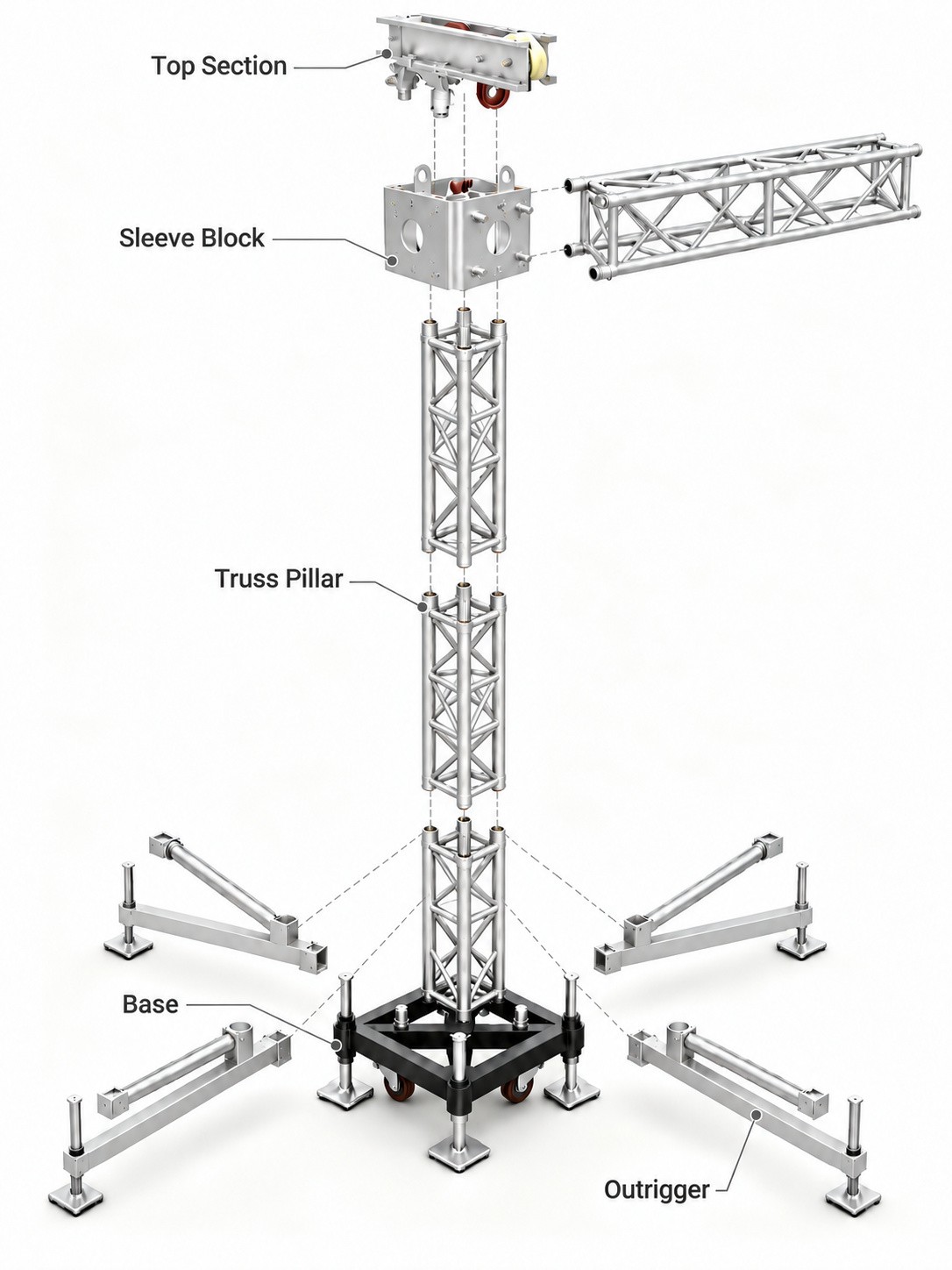

l Sección superior
La sección superior, a veces denominada bloque superior, se instala en la parte superior del pilar de la cercha. Contiene poleas giratorias que guían la cadena de carga del polipasto por encima de la torre.
Las poleas cambian la dirección de la cadena, lo que permite que el polipasto eleve o descienda el bloque de manguito y la viga de celosía conectada. La sección superior debe estar correctamente alineada con el polipasto, la cadena de carga y el punto de elevación designado.

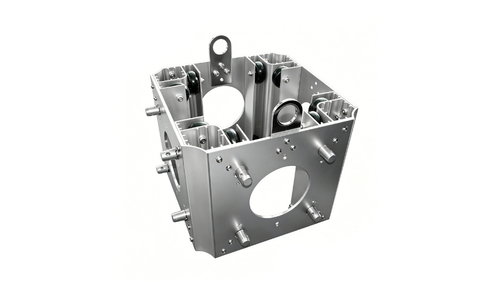

l Bloque de manga
El bloque de manguito se ajusta alrededor del pilar de la cercha y proporciona puntos de conexión para las vigas horizontales de la misma. Se desplaza verticalmente a lo largo del pilar cuando el polipasto eleva o desciende la estructura de vigas.
Las ruedas guía dentro del bloque de manguito ayudan a mantener la alineación con el pilar y limitan el movimiento horizontal no deseado. Las ruedas guían principalmente el bloque de manguito y no deben considerarse los componentes principales que soportan la carga vertical.

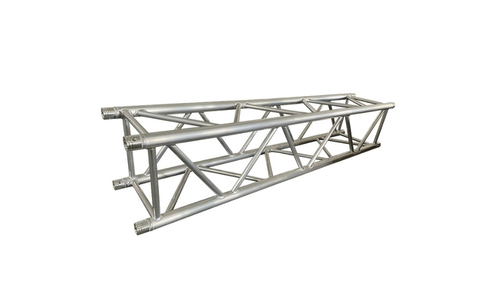

l Pilares de celosía
Los pilares de celosía se conectan para formar la columna vertical de la torre. Su construcción modular permite crear torres de diferentes alturas a partir de secciones estándar compatibles.
El pilar proporciona la trayectoria vertical que sigue el bloque de manguito. El tipo de sección seleccionado, el sistema de conexión y la altura de montaje deben respetar las limitaciones técnicas del diseño de la torre.

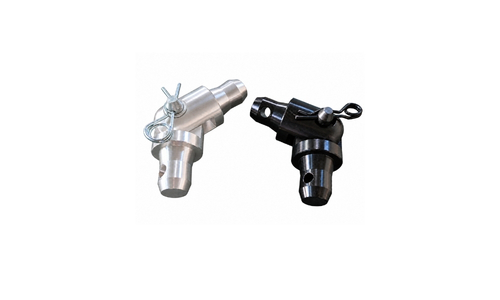

l Bisagras de torre
Las bisagras de la torre conectan la primera sección del pilar con las secciones superiores. Su diseño pivotante permite preparar el conjunto del pilar superior cerca del nivel del suelo y luego elevarlo hasta una posición vertical.
Esto permite instalar las secciones superiores del pilar, la sección superior y el polipasto antes de elevar el pilar. Una vez en posición vertical, las conexiones del pilar se completan con los pasadores y las abrazaderas en R especificadas.
l Izar

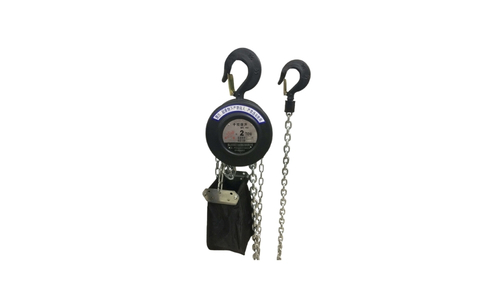

El polipasto genera el movimiento de elevación necesario para subir y bajar la viga de la estructura. Una especificación como 1T/5m significa que el polipasto tiene una capacidad nominal de una tonelada y una longitud de cadena de cinco metros.
La capacidad de elevación por sí sola no determina la capacidad admisible del sistema completo. También deben considerarse los límites de las vigas, los bloques de manguito, las secciones superiores, los pilares, las conexiones y la disposición de los soportes.
l Honda

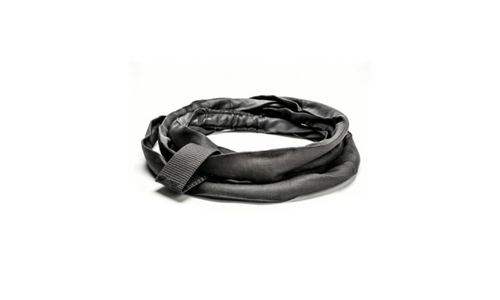

Se utiliza una eslinga como parte de la conexión entre el polipasto y la viga de la estructura. El tipo, la longitud y la capacidad de carga de la eslinga deben ser compatibles con el polipasto y el sistema de elevación previsto. Asimismo, debe protegerse de bordes afilados y otras condiciones que puedan dañarla.
l Base

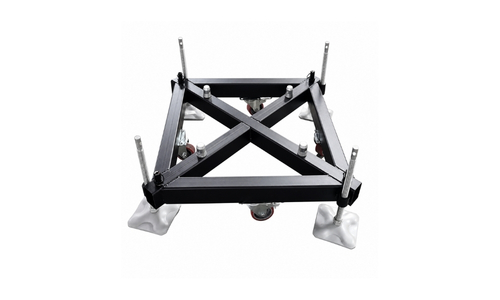

La base conecta la parte inferior del pilar de la celosía con la estructura de soporte inferior. Establece la posición de la torre y proporciona puntos de conexión para la primera sección del pilar y los estabilizadores.
La base debe coincidir con las dimensiones del pilar y el sistema de conexión. Además, debe colocarse sobre una superficie de apoyo adecuada para la configuración completa de la torre.

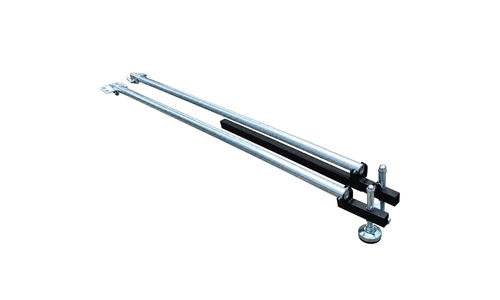

l Estabilizadores
Los estabilizadores se extienden hacia afuera desde la base para crear una mayor superficie de apoyo. Ayudan a controlar el movimiento lateral y mejoran la estabilidad durante el montaje y el uso de la torre. Todos los estabilizadores están equipados con almohadillas de apoyo ajustables. Según el diseño, los estabilizadores se pueden ajustar para adaptarse al área de instalación disponible.
¿Cómo funciona un sistema de torre de celosía?
Un sistema de torre de celosía funciona mediante el movimiento coordinado de los polipastos, las secciones superiores y los bloques de manguito. Estos componentes permiten que las vigas horizontales de la celosía se desplacen a lo largo de los pilares verticales.
La siguiente explicación describe el principio de funcionamiento general, en lugar de un procedimiento de instalación detallado.
l Vigas de celosía y bloques de manguito
Las vigas de la celosía están conectadas a bloques de manguito colocados alrededor de los pilares. Estas conexiones permiten que cada bloque de manguito y la estructura de viga conectada se muevan conjuntamente.
Las vigas pueden permanecer cerca del suelo mientras se prepara la estructura. Esto facilita el acceso a las zonas de trabajo para completar las conexiones de las vigas e instalar el equipo homologado para el evento antes de su elevación. Una vez conectadas, la estructura de vigas se desplaza hacia arriba o hacia abajo mediante los bloques de anclaje.
l Polipastos y secciones superiores
Cada torre utiliza un polipasto para generar el movimiento de elevación. La cadena de carga del polipasto pasa por encima de las poleas giratorias situadas en la sección superior. Una eslinga adecuada forma parte de la conexión entre el polipasto y el punto de elevación designado. Al accionar el polipasto, el movimiento de la cadena de carga tira del bloque de manguito hacia arriba o controla su movimiento hacia abajo.
l Pilares y movimiento guiado
Los pilares de la estructura proporcionan guías verticales para los bloques de manguito. A medida que un bloque de manguito se mueve, sus ruedas guía mantienen el contacto con el pilar y ayudan a mantener el bloque alineado. Esta guía reduce los movimientos laterales no deseados y ayuda a evitar que el bloque de manguito se atasque contra el pilar. También ayuda a que la viga de celosía conectada permanezca correctamente posicionada con respecto a las torres durante el izado y el descenso.
l Operación coordinada
En una estructura con varias torres, los polipastos deben operar de forma coordinada. Los bloques de apoyo deben mantenerse a alturas similares para evitar que la estructura de vigas se incline excesivamente. Un movimiento descoordinado puede provocar la inclinación de la estructura, generar fuerzas desiguales en los puntos de elevación y dañar los polipastos. Los mismos componentes controlan el movimiento al bajar las vigas. Los polipastos controlan el descenso, mientras que los bloques de manguito guían la estructura de la viga a lo largo de los pilares.
Aplicaciones comunes de los sistemas de torres de celosía
Las configuraciones de las torres de truss varían según el tipo de evento, la disposición del equipo y las condiciones del sitio. Una comparación más amplia de los requisitos de truss para conciertos, ferias comerciales y eventos al aire libre está disponible en nuestra Guía de estructuras para eventos.

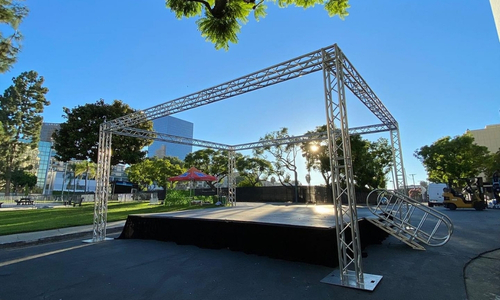

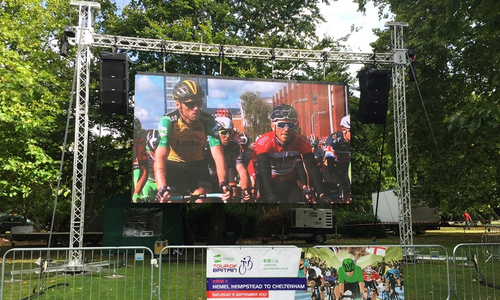

l Estructuras de celosía para porterías
Dos torres pueden soportar una viga de celosía recta para crear una configuración de portería. Este tipo de estructura se puede utilizar para iluminación, pancartas, estructuras de entrada y producciones de eventos más pequeños. Un ejemplo práctico se puede encontrar en nuestra guía para Sistemas de estructura tipo portería para montaje de pantallas LED en paredes.
l Estructuras de techo temporales

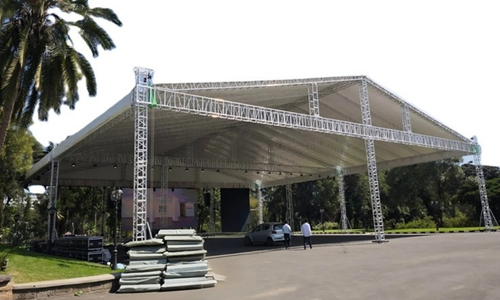

Los sistemas de torres pueden servir como puntos de elevación vertical para cubiertas temporales de estructura reticular. Las vigas del techo y los componentes de soporte se ensamblan cerca del nivel del suelo y se elevan a lo largo de las torres.
Los sistemas de techos exteriores requieren una ingeniería específica para cada proyecto, ya que el viento, la lluvia, las cubiertas y los equipos suspendidos pueden afectar significativamente la estructura.
l Estructuras para exposiciones y eventos
Las torres de celosía pueden utilizarse para stands de exposición, lanzamientos de productos y espacios temporales de marca. El sistema puede soportar vigas superiores utilizadas para iluminación, letreros, pantallas y elementos decorativos.

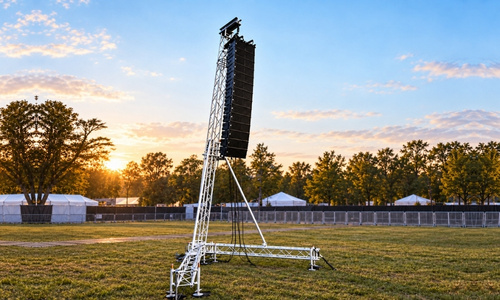

l Torres de altavoces de arreglo lineal
Una sola torre puede configurarse como soporte independiente para un sistema de altavoces line array. Utiliza un sistema de elevación y estabilización específico diseñado para este sistema de altavoces.
Nuestro Torre elevadora de altavoces line array de aluminio de 6 m proporciona un ejemplo de este tipo de configuración.
¿Qué determina la configuración correcta de la torre?
La selección de un sistema de torre implica más que simplemente elegir la altura requerida. Para desarrollar y evaluar una configuración adecuada, el fabricante o el diseñador estructural normalmente necesita la siguiente información del proyecto:
| Información del proyecto | Qué proporcionar | Por qué es importante |
| Dimensiones de la estructura | Longitud total, anchura, altura de trabajo requerida y disposición de las vigas. | Define la posición de las torres y la disposición estructural completa. |
| Equipo adjunto | Tipo de equipo, peso aproximado y posición prevista | La posición del equipo afecta la disposición de la carga, no solo el peso total. |
| Aplicación de torre | Estructura de portería, rejilla rectangular, estructura de techo o torre de altavoces line array. | Las distintas aplicaciones requieren diferentes configuraciones de torres y sistemas de elevación. |
| Entorno de instalación | Uso en interiores o exteriores, condiciones previstas del lugar y pancartas o cubiertas adjuntas. | Ayuda a identificar consideraciones ambientales y de estabilidad. |
| Superficie disponible del terreno | Huella de instalación, tipo de superficie, diferencias de nivel y restricciones del terreno | Afecta a la ubicación de las bases, los estabilizadores y los componentes de estabilización. |
| Requisitos de estabilización | Uso permitido de lastre, anclajes o cables de sujeción. | Determina si la disposición propuesta de la torre es práctica para el emplazamiento. |
| Requisitos del proyecto | Restricciones del recinto, normativa local y documentación técnica requerida. | Ayuda a determinar si se requiere una revisión o documentación adicional. |
ANSI E1.2 Abarca el diseño, la fabricación y el uso de cerchas, torres y componentes asociados de aluminio. Requiere que la configuración prevista y las condiciones de carga estén respaldadas por análisis de ingeniería y documentación del fabricante.El Ejecutivo de Salud y Seguridad del Reino Unido también proporciona orientación para la planificación y el uso estructuras desmontables temporales.
Comprobaciones básicas antes de su uso
Antes de poner en funcionamiento un sistema de torre, verifique que:
lLa configuración se ajusta al diseño aprobado.
lLas bases están correctamente posicionadas y soportadas.
lLos estabilizadores se instalan según lo especificado.
lLos pasadores y los clips R están completamente insertados.
lLos bloques de manguito se mueven libremente y permanecen alineados.
lLos polipastos, cadenas y eslingas tienen las clasificaciones adecuadas.
lEl equipo se fija en las posiciones aprobadas.
lTodos los puntos de elevación pueden funcionar de forma coordinada.
* No se deben utilizar componentes dañados, deformados o incompatibles.
Conclusión
Un sistema de torre de celosía permite preparar vigas horizontales cerca del nivel del suelo y colocarlas a la altura de trabajo requerida. Su funcionamiento depende de bloques de manguito, polipastos, secciones superiores, pilares y componentes de soporte compatibles que trabajen en conjunto.
El sistema correcto debe seleccionarse de acuerdo con el diseño completo de la viga, la disposición del equipo, las condiciones del sitio y los requisitos de ingeniería. Las configuraciones disponibles pueden verse en nuestra categoría de sistema de torre.
Preguntas frecuentes
¿Cuál es la diferencia entre una torre de celosía y un pilar de celosía?
Un pilar de celosía es la columna vertical ensamblada a partir de secciones modulares de celosía. Una torre de celosía es el sistema completo: pilar, base, arriostramientos, bloque de manguito, bisagras de la torre, sección superior y componentes de elevación. El pilar es una parte de la torre, no otro nombre para el conjunto completo.
¿Cuántas torres se necesitan?
El número necesario depende de las dimensiones, la disposición de las vigas, el peso del equipo y la ubicación de los puntos de elevación. Un tramo recto puede requerir dos torres, mientras que una estructura rectangular o de techo normalmente requiere más.
¿Se puede utilizar cualquier bloque de manguito con cualquier pilar de celosía?
Los bloques de manguito pueden diseñarse como componentes compartidos para combinaciones de celosía específicas. Por ejemplo, podemos personalizar un sistema de bloques de manguito para usarlo con vigas de celosía de 400 × 400 mm y pilares de celosía de 290 × 290 mm. Este diseño de doble propósito permite utilizar un mismo sistema de bloques de manguito con ambas combinaciones de celosía, lo que reduce la necesidad de comprar y almacenar bloques de manguito por separado para diferentes aplicaciones.
¿Puede una sola torre de estructura soportar un altavoz de arreglo lineal?
Sí, cuando la torre ha sido diseñada como soporte independiente para un arreglo lineal. Requiere un sistema de elevación adecuado y un diseño de estabilidad basado en el peso, la altura y las condiciones del emplazamiento de los altavoces.
