¿Qué es una cercha de caja de aluminio y dónde se utiliza?

Un estructura de caja de aluminio Es una estructura fabricada en aleación de aluminio con sección transversal cuadrada o rectangular. Ofrece resistencia y ligereza para soporte y aparejo. GF-Truss Destaca en este sector. ¿Qué es una estructura de aluminio tipo caja y para qué se utiliza? El sector del entretenimiento lidera la demanda mundial, con Norteamérica a la cabeza del mercado.

Conclusiones clave

• Los fabricantes construyen cerchas de aluminio con aleación 6061-T6 para proporcionar resistencia y ligereza a los sistemas de montaje portátiles.

• Utilice cerchas de sección rectangular con certificación TUV y un factor de seguridad de 5:1 para cargas superiores en eventos.

• Los sistemas de estructuras de celosía tipo caja permiten una rápida reconfiguración entre el montaje del escenario y los expositores sin necesidad de soldadura.



¿Qué es una cercha de caja de aluminio?

Construcción y materiales

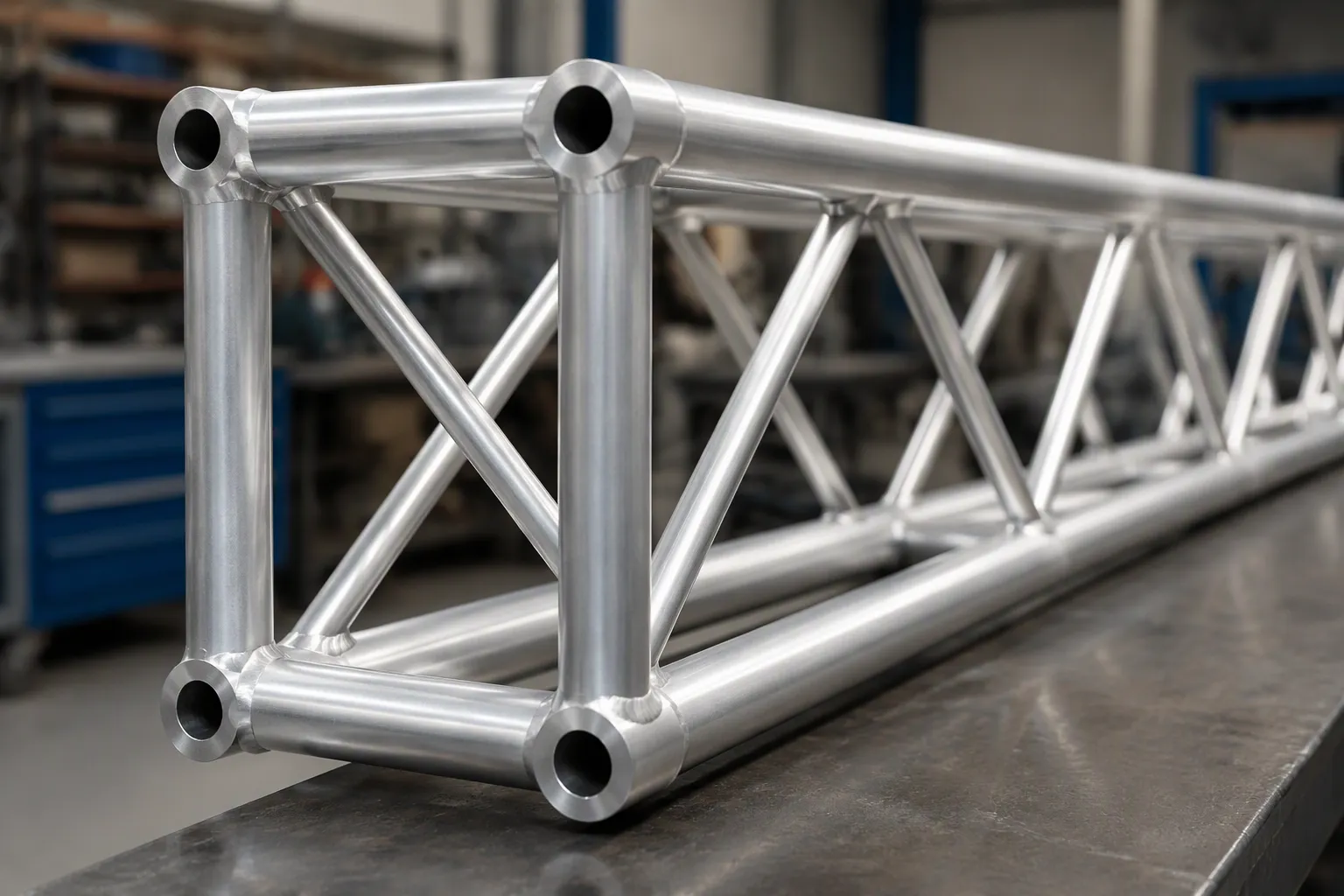

Una cercha de sección rectangular se construye a partir de cuatro cordones tubulares principales ubicados en cada esquina de la sección transversal. Una red diagonal conecta estos cordones, creando el característico patrón de celosía abierta. Esta red diagonal proporciona la resistencia al corte necesaria y evita que los cordones se pandeen bajo carga. El resultado es una estructura cuadrada o rectangular que soporta eficazmente tanto las fuerzas verticales como las horizontales.

Los fabricantes suelen utilizar 6061-T6 Aleación de aluminio para aplicaciones generales de cerchas de caja. Esta aleación ofrece una resistencia a la tracción de aproximadamente 260 MPa con un límite elástico de alrededor de 240 MPa y una elongación de entre el siete y el diez por ciento. Encontrará la aleación 6061-T6 en sistemas de cerchas atornilladas y estructuras de exhibición que requieren perfiles extruidos complejos. Para aplicaciones de alta resistencia como cerchas de techo y torres de altavoces, los fabricantes prefieren 6082-T6 aleación. Este material proporciona una mayor resistencia a la tracción, entre 290 y 310 MPa, lo que lo hace adecuado para sistemas de celosía con espigas. GF-Truss Selecciona los materiales en función de los requisitos de carga específicos para cada modelo de cercha.

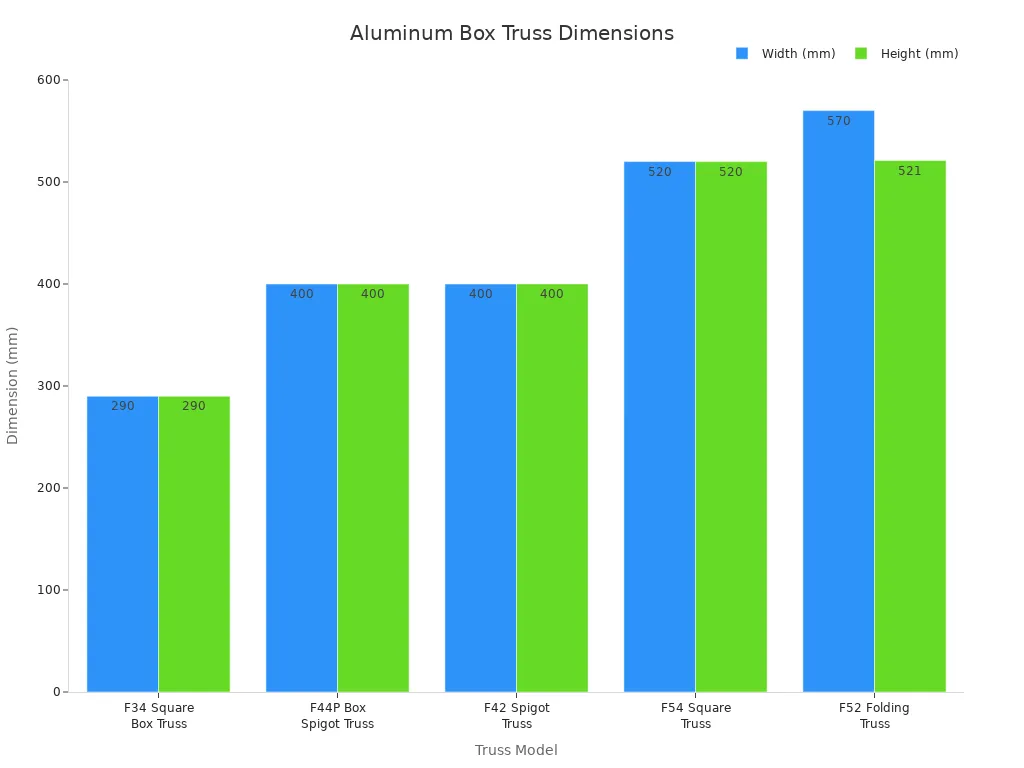

Las dimensiones estándar de las cerchas de sección rectangular varían según el modelo. La cercha de sección rectangular cuadrada F34 mide 290 mm x 290 mm con tubos principales de 50 mm y un espesor de pared de 2 mm. La cercha cuadrada F54 alcanza los 520 mm x 520 mm con un espesor de pared de 4 mm. Muchas unidades de producción utilizan un diámetro exterior de la cuerda principal de 1,9 pulgadas con un espesor de pared de 0,145 pulgadas. La tabla a continuación compara las dimensiones de la sección transversal de los modelos de cerchas más populares.

Para comprender qué es una cercha de caja de aluminio, primero hay que reconocer estos detalles de construcción y la elección de materiales.

Ventajas clave

La reducción de peso es el beneficio más significativo. Una cercha de aluminio 6061-T6 ofrece una relación resistencia-peso de 2,8 a 1 en comparación con el acero. Se obtiene casi tres veces más resistencia por unidad de peso. Una viga de acero que soporta la misma carga requiere más masa, lo que hace que el aluminio sea ideal para estructuras portátiles que requieren montaje y transporte frecuentes.

La resistencia a la corrosión mejora la durabilidad. El aluminio anodizado ofrece una excelente protección contra la humedad y los productos químicos. El recubrimiento en polvo también protege la superficie, aunque se desgasta con mayor facilidad que el anodizado. Seleccionar el acabado adecuado prolonga la vida útil del equipo y reduce los costos de mantenimiento.

Las certificaciones confirman la seguridad estructural. Certificación TUV Valida las afirmaciones de ingeniería mediante pruebas de carga destructivas, análisis de soldadura y verificación de materia prima. Cumplimiento con ANSI E1.2-2021 Garantiza que la estructura cumpla con los requisitos de seguridad internacionales. GF-Truss busca obtener estas certificaciones para aplicaciones confiables de estructuras tipo caja en eventos y exposiciones.

Al evaluar qué es una cercha de aluminio, las ventajas de rendimiento se hacen evidentes. Un manejo adecuado también aumenta significativamente su vida útil. La inspección periódica de soldaduras y conexiones, junto con los procedimientos de ensamblaje correctos, previene el desgaste prematuro y maximiza el retorno de su inversión.

¿Dónde se utiliza?

Eventos y entretenimiento

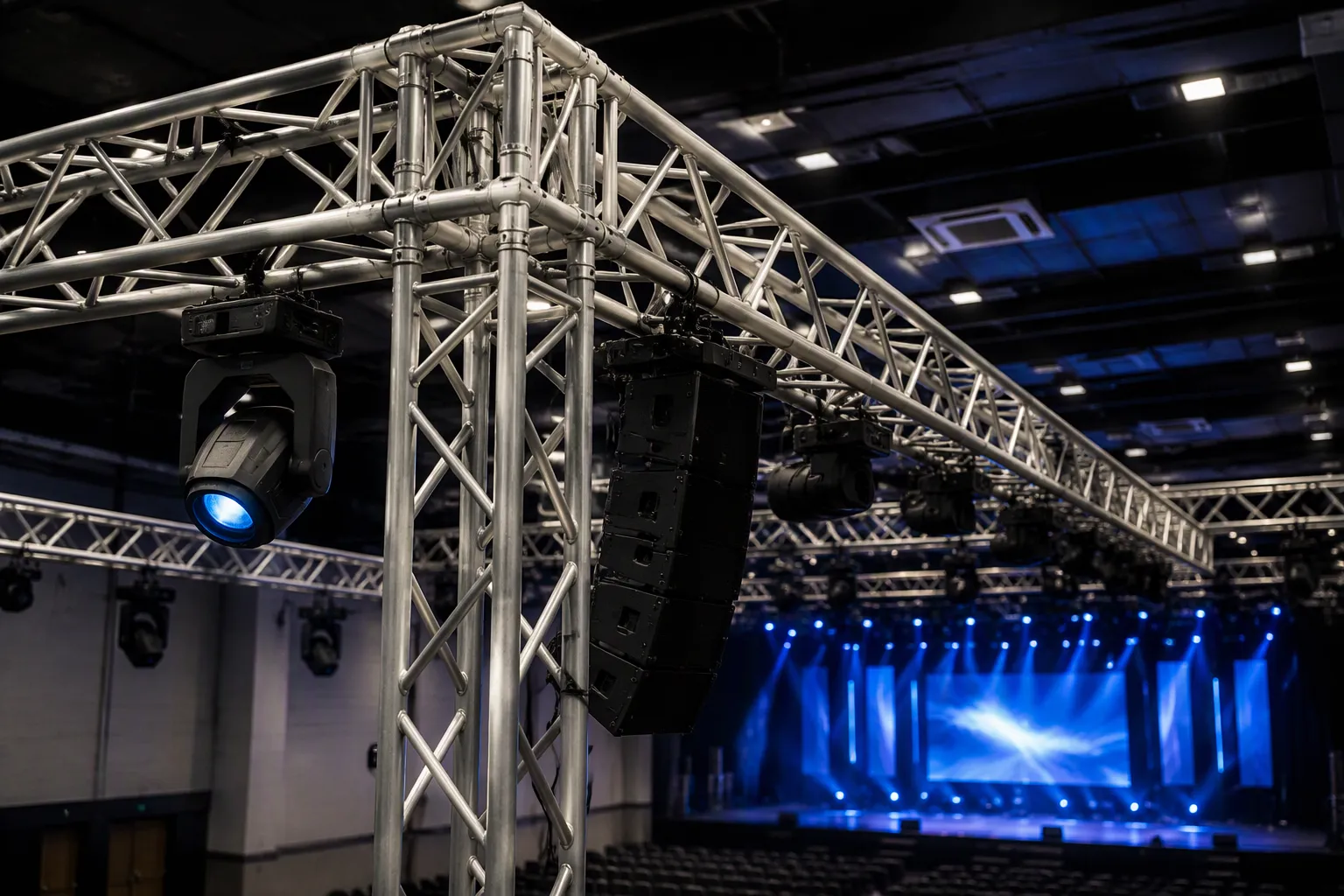

Los escenarios de conciertos y festivales representan los más visibles. Estructura de celosía tipo caja para escenario Aplicación. Estas estructuras se utilizan para soportar equipos de iluminación, pantallas LED, altavoces y pancartas en eventos en vivo en todo el mundo. Un solo tramo de estructura de celosía puede soportar cargas aéreas considerables, manteniendo la portabilidad necesaria para producciones itinerantes.

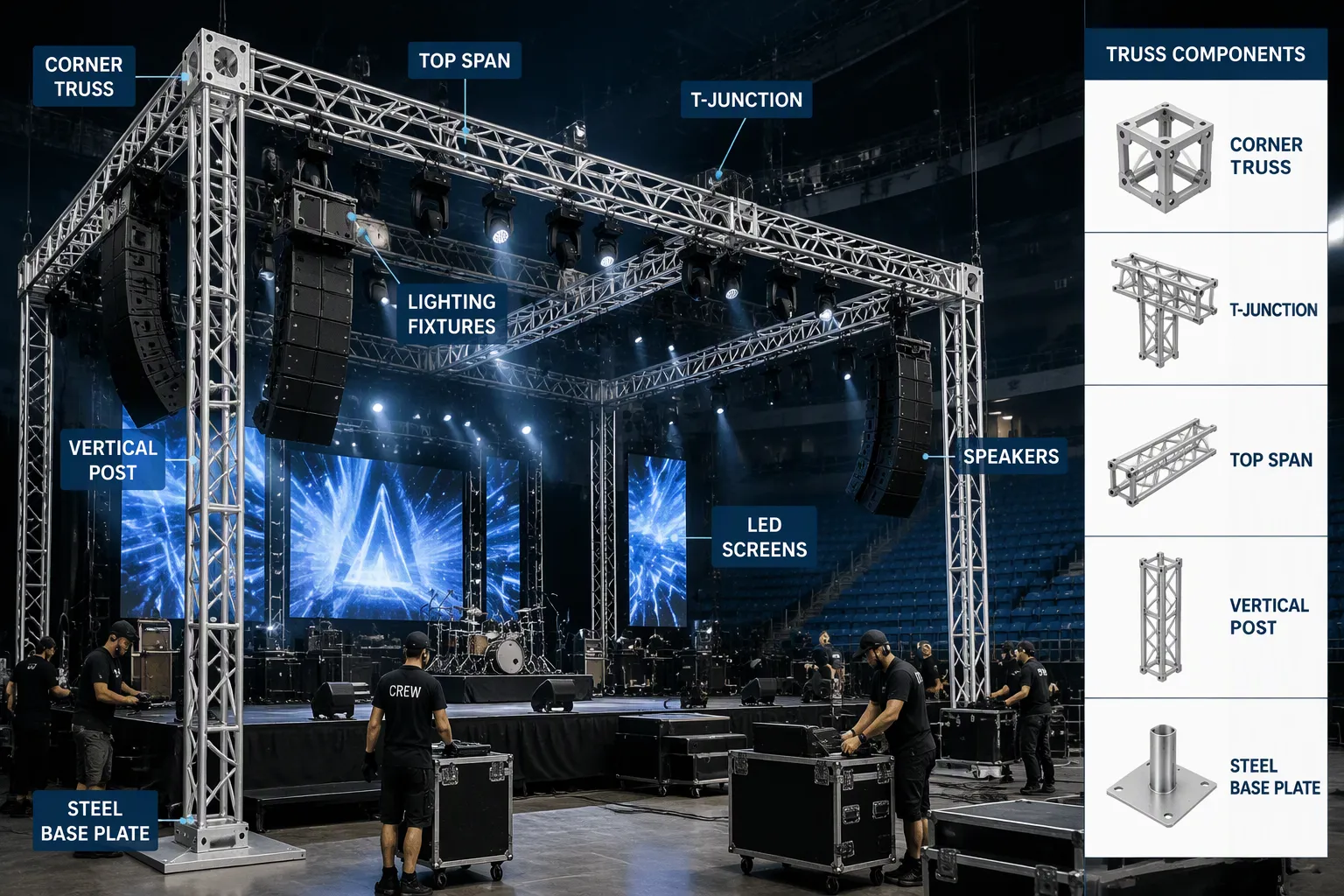

Consideremos el sistema de cerchas cuadradas Global Truss de 40x40x12 pies como un ejemplo concreto. Esta estructura utiliza el Global Truss F34. estructura de caja de aluminio y se ensambla hasta alcanzar unas dimensiones reales de 39,24 x 39,24 x 11,44 pies. El sistema incluye ocho postes verticales de celosía de caja F34 de 9,84 pies cada uno, ocho placas base de acero SQ-4137, cuatro piezas de celosía de esquina de 90° de 3 vías SQ-4126, cuatro piezas de celosía de unión en T de 3 vías SQ-4129, ocho tramos superiores de celosía de caja F34 de 11,48 pies y ocho segmentos de celosía de caja F34 de 5,74 pies. Puede utilizar esta configuración para escenarios de conciertos, festivales, eventos de DJ, stands de convenciones y producciones corporativas.

Los factores de seguridad son de suma importancia para las cargas aéreas. Las cargas estáticas, como el peso de la plataforma y el equipo estacionario, requieren un factor de seguridad de 5:1 u 8:1. Siempre debe utilizar las tablas de carga del fabricante en lugar de realizar estimaciones. Las cargas dinámicas debidas al viento, el movimiento o los artistas necesitan un margen adicional del 25 al 50 %. Una persona que salta puede generar una fuerza de 2 a 4 veces su peso corporal. Estas cifras se aplican directamente a cualquier aplicaciones de cerchas de caja que impliquen movimiento humano o exposición al aire libre.

Exposiciones y arquitectura

Los stands de exposición, la señalización, las pantallas de vídeo, las estructuras y los elementos de diseño arquitectónico dependen de los sistemas de cerchas cajón. El sector de las exposiciones, por sí solo, representa aproximadamente el 42 % del mercado mundial de cerchas cajón, lo que lo convierte en el estándar de la industria. En segmentos específicos del sector de eventos y exposiciones, las cerchas cajón alcanzan hasta el 60 % de la cuota de mercado. Además, representan una parte significativa del mercado de cerchas de aluminio, valorado en 942,3 millones de dólares para 2025.

Las estructuras temporales, como casetas, cobertizos y sistemas de soporte de suelo, se benefician del rápido montaje que permite la cercha cajón. Estas estructuras se pueden reconfigurar entre eventos sin necesidad de soldadura ni fabricación especializada. En arquitectura, la cercha cajón se utiliza para rejillas de techo decorativas, marquesinas de entrada y estructuras de exposición que requieren resistencia y amplitud visual.

GF-Truss suministra soluciones de cerchas de caja para todas estas aplicaciones. Ya sea que necesite una Estructura de celosía tipo caja para escenario Ya sea para producción o instalación arquitectónica permanente, se aplican los mismos principios estructurales. Comprender qué es una cercha de aluminio le ayudará a seleccionar el modelo adecuado para cada caso de uso.

Una estructura de celosía de aluminio es un armazón cuadrado o rectangular de aluminio para soporte y montaje. Se utiliza en conciertos, exposiciones y arquitectura. Su resistencia, ligereza y versatilidad impulsan su uso generalizado. GF-Truss ofrece soluciones fiables. El mercado de estructuras de celosía de aluminio crecerá de 450 millones de dólares en 2026 a 750 millones de dólares en 2033, con una tasa de crecimiento anual compuesta (TCAC) del 7,5 %. Esta estructura sigue siendo fundamental para eventos en vivo y estructuras temporales.

Preguntas frecuentes

¿Qué aleación de aluminio debería elegir para una estructura de celosía tipo caja?

Usted elige 6061-T6 para uso general y 6082-T6 para cargas pesadas. Ambas aleaciones resisten bien la corrosión. GF-Truss selecciona la aleación adecuada para su aplicación. estructura de caja de aluminio requisitos de carga.

¿Cómo se confirma que una cercha de sección rectangular es segura para soportar cargas superiores?

Usted verifica la certificación TUV y el cumplimiento con la norma ANSI E1.2-2021. También aplica un factor de seguridad de 5:1 para cargas estáticas. Dinámico aplicaciones de cerchas de caja Necesito un margen adicional del 25 al 50 %.

¿Se puede utilizar un mismo sistema de estructura de celosía para escenarios y exposiciones?

Sí. El mismo marco admite un Estructura de celosía tipo caja para escenario Estructuras y stands de exposición. Puede reconfigurar las secciones entre eventos sin necesidad de soldadura ni fabricación a medida.
