Soporte de suelo para pantalla LED de 40 m: Diseñado para soportar una pantalla LED de 12.800 kg.

La estabilidad de la Soporte de suelo para pared LED es la base invisible de cada panel LED. El año pasado, GF-Truss completó un proyecto emblemático: un sistema de soporte de suelo para pantallas LED de 40 m diseñado para soportar un peso total de 12.800 kilogramos.

Manejar una enorme pantalla LED de 12.800 kg extendida a lo largo de 40 metros no es tarea sencilla. Requiere un soporte de suelo profesional, diseñado a medida, que gestione cuidadosamente la distribución del peso, evite que se hunda y se mantenga firme en una distancia tan extrema.

El problema: Cuando la escala se encuentra con la gravedad

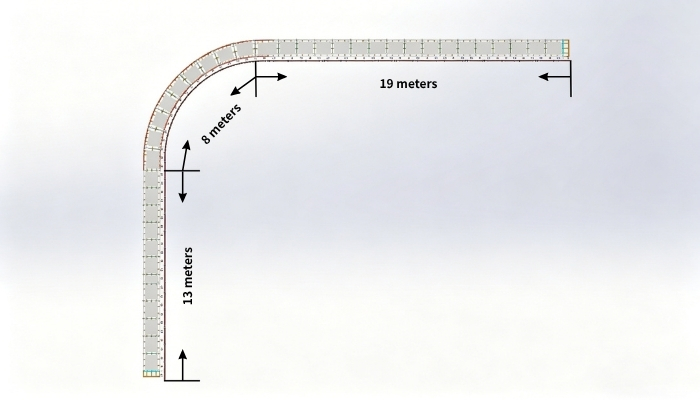

El proyecto requería una configuración específica: un arco central de 8 metros integrado con dos secciones rectas de 13 y 19 metros. Si bien esto crea un campo de visión increíblemente inmersivo para la cámara, supone una pesadilla estructural para los ingenieros.

A medida que aumenta la escala, resulta más difícil mantener estable la estructura de soporte del muro LED bajo carga. El sistema debe soportar una gran tensión, tanto vertical como lateral, debido a que el peso total de la pantalla es de 12 800 kg. La mayor longitud implica fuerzas de flexión mucho mayores, y la mayor altura incrementa el riesgo de inestabilidad y deformación gradual. Sin un refuerzo adecuado, pueden surgir rápidamente problemas como la inclinación del marco, la fatiga de las juntas y la distorsión estructural.

La pregunta que nuestro equipo de ingeniería tenía que responder era simple pero aterradora: ¿Cómo mantenemos perfectamente rígida una pared LED curva de 12.800 kg? ¿Cuando las dimensiones se llevan a tal extremo?

La solución: Rediseñar la estructura principal del soporte de suelo para pantallas LED de pared.

Nos dimos cuenta de que nuestras estructuras de soporte estándar de 500 mm no funcionarían en estas condiciones. Necesitábamos una solución de soporte de suelo a medida para la pantalla LED que la tratara como una parte permanente del edificio, en lugar de un elemento escenográfico temporal.

1. La estrategia de anclaje: Integración personalizada de vigas en H

El avance más importante fue nuestra decisión de integrar la estructura de la pantalla LED directamente en la arquitectura del edificio. En lugar de depender únicamente de una base independiente, propusimos un concepto de diseño con conectores personalizados en forma de viga H.

Estos robustos componentes de acero se diseñaron para salvar la distancia entre la base de soporte de nuestra pantalla LED y las columnas estructurales de acero existentes en el estudio. Al fijar la pantalla a las columnas laterales mediante vigas en H, neutralizamos eficazmente el riesgo de vuelco. El edificio se integró en la estructura de la pantalla, proporcionando estabilidad lateral.

2. Reinventando la estructura de celosía tipo escalera

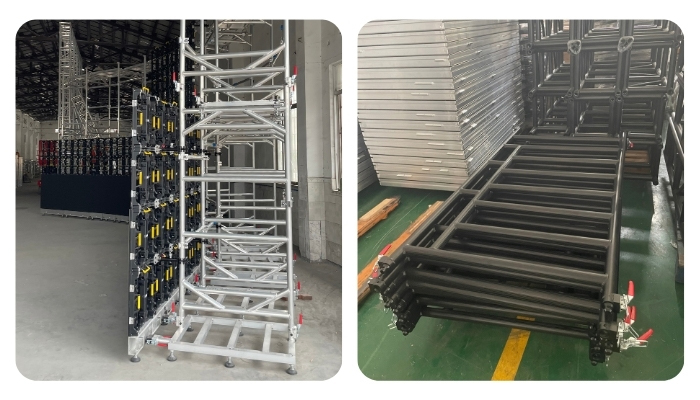

En nuestras configuraciones más habituales, una celosía de escalera de 500 mm de ancho es más que suficiente, siempre que no se utilice en estructuras de gran tamaño. Pero para este proyecto, lo "estándar" no era una opción. Para contrarrestar la enorme presión descendente de la carga de 12 800 kg, desarrollamos tres sistemas de celosía de escalera sobredimensionados.

Ampliamos las dimensiones de cada elemento a 2135 mm x 1120 mm. Esta mayor superficie permitió una mejor distribución de la carga. Para reforzar aún más la rigidez, soldamos travesaños reforzados directamente a las cerchas de la estructura. Esto ayuda a prevenir la deformación estructural, un problema insidioso que provoca que la carga haga que el marco se incline o se tuerza lateralmente con el tiempo.

3. La curva de precisión: Relaciones de haz de tierra modulares

Crear una curva de 8 metros no es tan sencillo como doblar un riel. En la ingeniería de LED, una curva es en realidad una serie de líneas rectas muy pequeñas. Si estas líneas son demasiado largas, el "facetado" (los ángulos visibles entre los gabinetes) se hace evidente para la cámara.

Nuestra solución consistió en una combinación matemática de haces de tierra de 1000 mm y 500 mm. Al alternar estratégicamente estas dos longitudes, este enfoque híbrido garantizó que la curva de 8 metros se mantuviera lo suficientemente suave para las lentes de cine más sensibles, a la vez que proporcionaba una base sólida para el peso superior.

Prueba al aire libre de 40 metros de envergadura completa

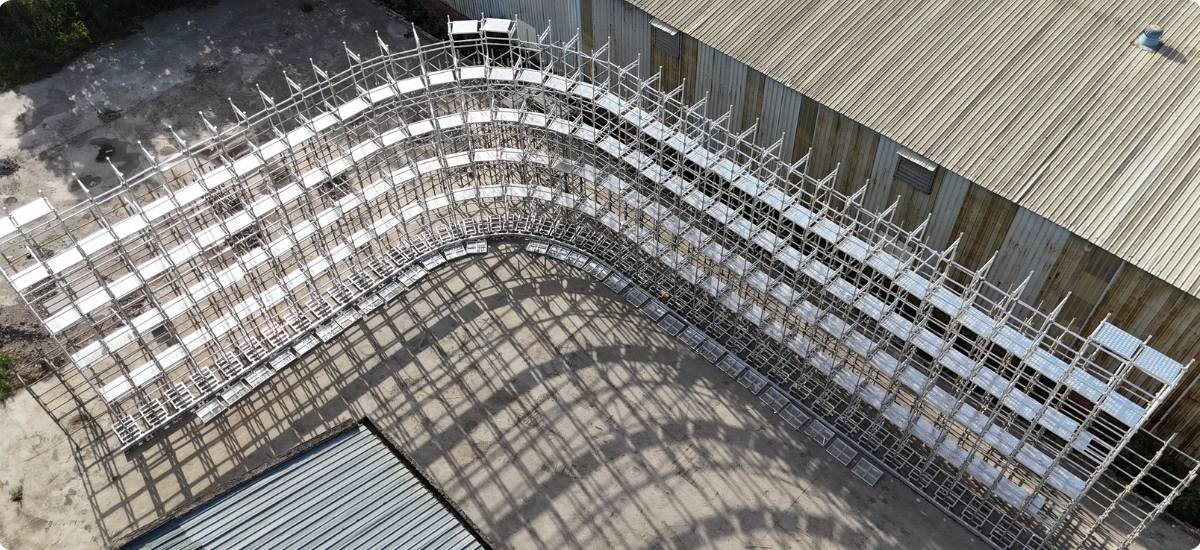

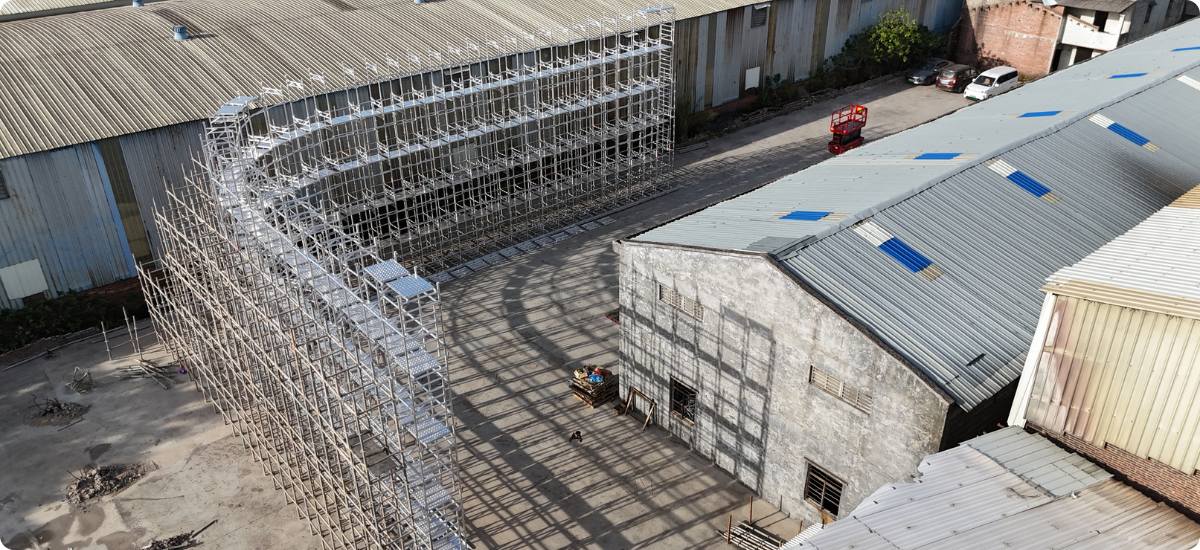

Para cumplir con los requisitos del cliente de verificación previa absoluta, realizamos un montaje de prueba a gran escala antes del envío. Instalamos la estructura de soporte de suelo de la pared LED de 40 metros en un entorno exterior durante un período de dos semanas.

El objetivo de este montaje al aire libre era comprobar el rendimiento de la estructura de soporte de la pantalla LED en toda su longitud. Nos centramos en el arco central de 8 metros y en cómo se conecta con las secciones rectas de 13 y 19 metros, revisando cada orificio y junta para asegurarnos de que todo encajara a la perfección.

Al ensamblar toda la estructura, pudimos verificar el ritmo de la construcción y confirmar que los conectores de viga H se alineaban perfectamente con el espaciado previsto entre las columnas. Resolver estos pequeños problemas de alineación nos ahorró días de trabajo de resolución de problemas en el estudio del cliente.

Estrategia de embalaje inteligente

El embalaje de un sistema de soporte para pantallas LED de 40 metros es una tarea compleja. Para evitar retrasos en obra, desarrollamos una estrategia de embalaje basada íntegramente en la secuencia de montaje prevista por el cliente.

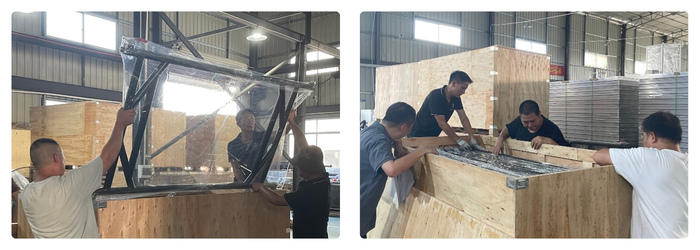

La estructura completa se desmontó y se clasificó en 90 cajas de madera resistentes. En lugar de embalar por tipo de pieza (por ejemplo, todos los tornillos en una caja), embalamos por fase de instalación.

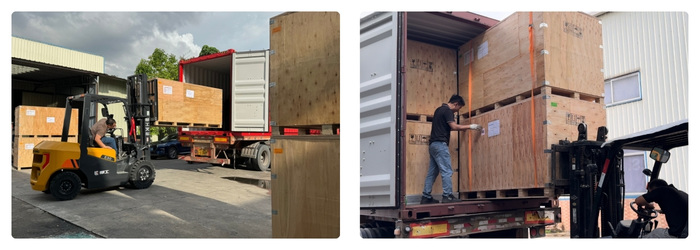

Gracias a este sistema de embalaje con fecha y hora preestablecidas, el estudio necesitaba el contenido de cada caja inmediatamente después de su llegada. Esto eliminó la necesidad de un gran almacén y evitó el caos de tener que buscar una sola pieza faltante entre 90 cajas. Al coordinar nuestra logística con el ritmo del equipo de obra, nos aseguramos de que la instalación del soporte de suelo para la pantalla LED de 40 metros se realizara lo más rápido posible.

En GF-Truss, creemos que la mejor ingeniería es invisible. Cuando una pantalla LED de 12.800 kg y 40 metros de largo se integra perfectamente en el edificio, sabemos que hemos hecho bien nuestro trabajo.
