Estructura de celosía de aluminio tipo caja frente a estructura de celosía tipo espiga: ¿Cuál debería elegir?

Elegir armadura de espiga vs cercha de caja Según su prioridad: Estructura de celosía de aluminio tipo caja Para cargas pesadas y máxima estabilidad, o bien, una estructura de celosía con espigas para un montaje rápido y configuraciones más ligeras. La capacidad de carga frente a la velocidad de montaje es clave para tomar esta decisión. Esta guía compara la resistencia, el peso, el tiempo de montaje, el coste y las aplicaciones para que elija con confianza. GF-Truss Ofrece ambos tipos, lo que hace que esta comparación sea práctica e imparcial.

Conclusiones clave

• Elija una estructura de aluminio tipo caja para cargas pesadas y máxima estabilidad. Soporta de forma segura equipos de iluminación, pantallas y audio.

• Elija estructuras de celosía con espigas para un montaje rápido y configuraciones portátiles. Ahorra tiempo durante el montaje y desmontaje en eventos temporales.

• Verifique siempre las capacidades de carga certificadas para su tramo. Adapte el tipo de cercha al nivel de habilidad de su equipo y a su presupuesto total.

¿Qué es una estructura de celosía de aluminio?

Diseño y capacidad de carga

Una estructura de celosía de aluminio es una estructura soldada de perfil cuadrado diseñada para el montaje de estructuras y escenarios. Su diseño de cuatro cuerdas distribuye el peso entre varios tubos, lo que le confiere una resistencia y estabilidad excepcionales. El perfil cuadrado también proporciona soporte multidireccional, lo que la hace ideal para cargas pesadas como sistemas de iluminación, pantallas LED, equipos de audio y pantallas de gran formato.

Los fabricantes suelen construir estas cerchas con aleaciones de aluminio 6061-T6 o 6082-T6. Una cercha estándar de sección rectangular de 500 x 500 mm utiliza tubos principales de 50 x 3 mm y tubos de refuerzo de 30 x 2 mm. Hay segmentos disponibles en longitudes de 0,5 m, 1 m, 2 m, 3 m y 4 m. Siempre debe consultar las tablas de carga certificadas para su configuración específica de tramo y soporte. Nunca dé por sentada la capacidad de carga.

Aquí se aplica una regla fundamental: las cifras de carga presuponen que la carga se aplica de manera uniforme a ambos tubos inferiores. Si se carga un solo tubo individualmente, la capacidad de carga general puede verse reducida.

Ventajas y desventajas

Las cerchas de aluminio ofrecen una ventaja clave sobre el acero: una deflexión predecible. Proporcionan una advertencia visual antes de alcanzar su límite. Las cerchas de acero, en cambio, pueden fallar repentinamente. El material también es ligero, lo que facilita su transporte. Nueve barras de cercha de 3 m x 500 mm caben en un camión de 3 toneladas. En comparación, 200 m de cercha triangular estándar de 3 m caben en el mismo camión.

Como desventaja, las cerchas de sección rectangular son más caras que las triangulares básicas. Además, cada segmento pesa más que las alternativas con espigas. GF-Truss ofrece cerchas de sección rectangular de aluminio con alta capacidad de carga para construcciones exigentes.

¿Qué es una estructura Spigot Truss?

Diseño y montaje

La estructura cónica, también conocida como truss con espigas, utiliza conexiones en horquilla aseguradas con pasadores. El sistema se basa en un acoplador cónico de dos extremos. Cada extremo macho del acoplador encaja en el conector hembra del extremo de una sección de la estructura. A continuación, se unen las dos partes con un pasador. Un clip en R evita que el pasador se suelte. Durante el montaje, se utiliza un martillo para truss para colocar el pasador en su posición. Al retirar el pasador, se desconectan las secciones. Este sistema de bloqueo rápido permite un montaje y desmontaje ágiles. Los equipos de eventos prefieren la estructura cónica cuando la rapidez es fundamental.

Los fabricantes producen extremos de horquilla con aleaciones de aluminio de alta resistencia. Los materiales comunes incluyen aluminio 6005A-T6 y aluminio EN AW-6061 T6. Estas aleaciones equilibran la resistencia con un peso ligero. Compárese esto con la estructura de celosía atornillada, también llamada estructura de celosía chapada. La estructura de celosía atornillada utiliza conexiones atornilladas. Estas conexiones reducen la posibilidad de un montaje incorrecto. Los operarios con menos experiencia encuentran la estructura de celosía atornillada más tolerante a errores. Sin embargo, el montaje de la estructura de celosía con espiga requiere mucho menos tiempo. El montaje y desmontaje se completan más rápidamente.

Ventajas y desventajas

Las estructuras de celosía con espigas ofrecen claras ventajas para instalaciones temporales. Ahorran horas durante el montaje y desmontaje. Su diseño ligero simplifica la manipulación. Reducen los costes de transporte y almacenamiento. Estas ventajas hacen que las estructuras de celosía con espigas sean muy populares entre las empresas de alquiler y los equipos de eventos.

El sistema presenta limitaciones importantes. Las conexiones cónicas permiten más errores de montaje que los sistemas atornillados. Un operario sin experiencia podría no asentar completamente el acoplador o olvidar instalar el clip de retención. Una formación adecuada reduce estos riesgos. También debe confirmar que el material del extremo de la horquilla se ajusta a sus requisitos de carga. La estructura de aluminio con espiga funciona bien para configuraciones estándar de iluminación y exhibición. Para montajes de alta resistencia, verifique todas las capacidades de carga con su proveedor. GF-Truss puede asesorarle sobre la configuración adecuada para su aplicación específica.

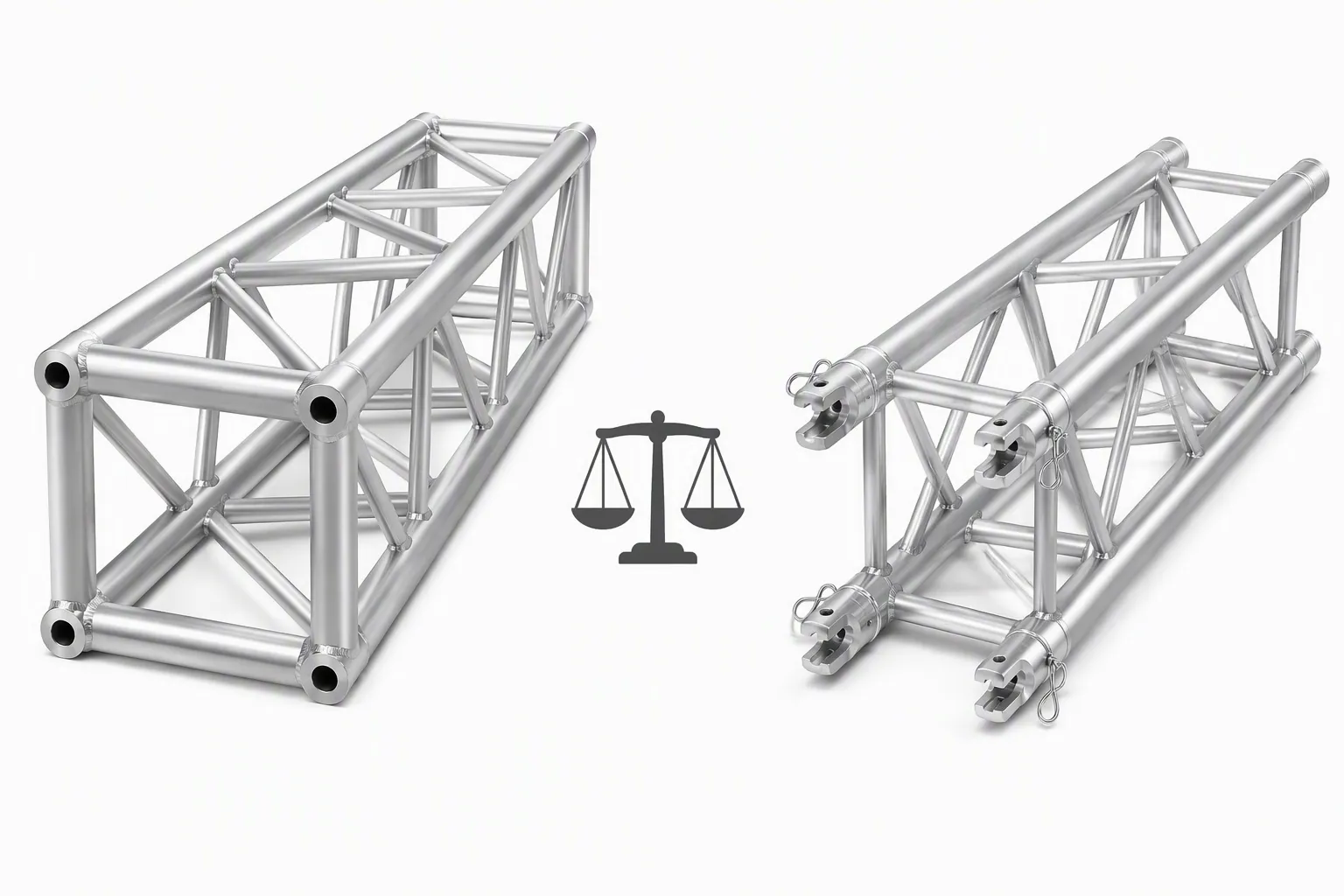

Comparación entre cerchas de caja de aluminio y cerchas de espiga

Resistencia, peso y tiempo de montaje

Este Comparación de estructuras de celosía de aluminio Todo comienza con la resistencia. La estructura de celosía tipo caja destaca por su gran capacidad de carga. Su perfil cuadrado de cuatro cuerdas distribuye el peso entre varios tubos. La estructura de celosía con espigas soporta bien estructuras más ligeras. Un escenario exterior de 10 m x 8 m con 250 kg de iluminación funciona a la perfección con una estructura de celosía tipo caja de aluminio de 12 pulgadas con conexiones de espiga, con capacidad para 300 kg. Esta configuración ofrece un margen de seguridad sin sobrecostes.

El peso favorece a las cerchas con espigas. Las conexiones en los extremos de las horquillas utilizan menos material que las secciones de caja soldadas. Cada segmento se mueve más rápido y la carga de los camiones es más sencilla. El tiempo de montaje también favorece a las cerchas con espigas. Los pasadores y las abrazaderas en R fijan las secciones en segundos. Las cerchas de caja suelen requerir más manipulación debido a su volumen. Su equipo completa el montaje de una cercha con espigas en una fracción del tiempo.

Costo y aplicaciones comunes

El costo depende del volumen del pedido. Una estructura de celosía con espigas a precio de fábrica (modelo TC220, marca TFR, Guangdong, China) con certificación TUV muestra precios escalonados:

Un sistema de estructura de aluminio de alta gama tiene un precio FOB de referencia de entre 39,00 y 119,00 dólares estadounidenses por metro, con un pedido mínimo de un metro. Este producto utiliza perfiles de aluminio 6061-T6 o 6082-T6 y es ideal para escenarios y telones de fondo de tamaño mediano, tanto para interiores como para exteriores. Cabe destacar que la estructura de aluminio no siempre es la opción más cara. El volumen de producción, el grado de la aleación y la certificación determinan el precio final.

Las aplicaciones distinguen claramente estos dos tipos. Para conciertos, montajes de escenarios pesados ​​e instalaciones permanentes, se prefieren las estructuras de celosía tipo caja. Para ferias comerciales, eventos al aire libre y flotas de alquiler, se prefieren las estructuras de celosía tipo espiga. Ninguna de las dos es universalmente mejor. La elección ideal depende de la aplicación específica. Un concierto itinerante requiere capacidad de carga. Una feria comercial de fin de semana requiere rapidez. GF-Truss ofrece ambos tipos de conexión, para que pueda adaptar la estructura a cada proyecto en lugar de forzar un solo tipo para cada situación.

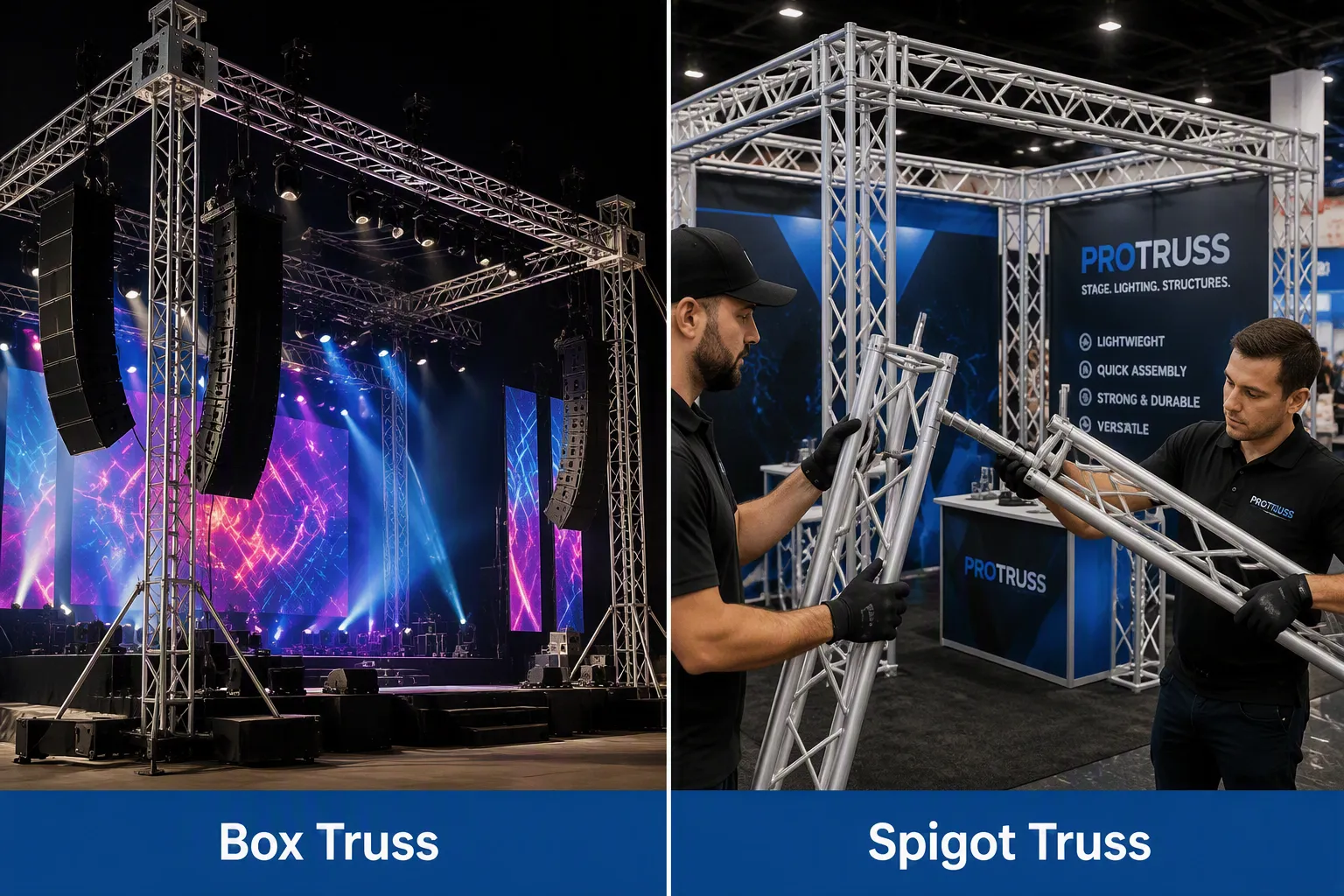

¿Qué tipo de estructura se adapta mejor a su evento?

Conciertos y montajes escénicos complejos

Los conciertos exigen la máxima capacidad de carga y una estabilidad impecable. La estructura de aluminio tipo caja es la solución ideal. Su perfil cuadrado de cuatro cuerdas distribuye el peso entre varios tubos, lo que permite colgar sistemas de iluminación pesados, pantallas LED y arreglos de audio sin preocupaciones. Además, su forma cuadrada proporciona soporte multidireccional, manteniendo la estructura estable ante cargas dinámicas.

Los festivales de música al aire libre siguen la misma lógica. Las normas de seguridad para el montaje recomiendan estructuras tipo truss diseñadas para cargas pesadas y grandes luces. El truss cónico ofrece un montaje sencillo y mayor seguridad para cargas pesadas. El truss con espigas utiliza tubos de aluminio gruesos y rígidos, y es adecuado para cargas extremadamente pesadas. El truss premontado proporciona una rigidez excepcional para grandes luces y un soporte masivo para techos o suelos. El truss con placas funciona bien para sistemas de sonido suspendidos y para uso general. El truss para giras permite transportar luminarias y diversos equipos con un peso mínimo.

Debe elegir la estructura de soporte adecuada para su perfil de carga específico. Un concierto itinerante con un techo grande requiere una estructura prefabricada o con espigas. Un escenario más pequeño con iluminación moderada puede usar una estructura cónica o de placas. Consulte siempre las tablas de carga certificadas para su tramo y configuración de soporte.

Ferias comerciales y eventos al aire libre

Las ferias comerciales y los eventos al aire libre priorizan la rapidez y la portabilidad. La estructura Spigot se adapta perfectamente a estas situaciones. Su sistema de conexión de pasador y receptáculo permite que su equipo monte y desmonte las secciones en segundos. Ahorrará horas durante el montaje y desmontaje. Su diseño ligero también simplifica el transporte y el almacenamiento.

Los organizadores de eventos suelen sopesar los requisitos de montaje, los cálculos de carga y el cronograma de ensamblaje al elegir entre los distintos tipos de conexión. Las secciones de celosía tipo caja combinan resistencia y un peso manejable, soportando cargas de equipo considerables y resultando prácticas para los equipos de montaje que no disponen de maquinaria pesada. Se conectan de forma segura mediante pernos para mantener la integridad estructural y cumplir con las clasificaciones de carga profesionales. La celosía tipo espiga permite un ensamblaje más rápido para producciones que priorizan la velocidad de montaje sobre la capacidad de carga máxima absoluta de los sistemas de pernos.

Para stands de ferias comerciales, la estructura de celosía tipo caja es ideal para exhibiciones de gran tamaño, pero resulta menos práctica para stands más pequeños. La estructura de celosía con espigas se ensambla rápidamente, pero puede ofrecer menor estabilidad que los sistemas con pernos. La estructura de celosía pequeña con pernos cuadrados equilibra portabilidad, resistencia y facilidad de uso. Proporciona una estructura segura y sin oscilaciones.

Para garantizar la seguridad y la eficiencia, siempre debe verificar la capacidad de carga, la longitud y el tipo de conexión. Un escenario exterior de 10 m x 8 m con 250 kg de iluminación funciona bien con una estructura de aluminio de 12 pulgadas con conexiones de espiga con capacidad para 300 kg. Esta configuración le brinda un margen de seguridad sin sobrecostos. Nunca dé por sentada la capacidad. Consulte las tablas de carga certificadas para cada montaje.

Factores clave antes de comprar

Duración del tramo y presupuesto

La longitud del tramo determina directamente la elección de la cercha. Los tramos más largos requieren mayor capacidad de carga y rigidez estructural. La cercha de sección rectangular satisface bien estas exigencias gracias a su diseño de cuatro cordones que distribuye el peso entre varios tubos. La cercha de espiga es más adecuada para tramos más cortos y estructuras más ligeras. Ahorrará dinero al elegir la cercha que se ajuste a la longitud real del tramo, en lugar de sobredimensionarla.

El presupuesto también influye. Las cerchas de aluminio tienen un costo inicial mayor, pero ofrecen ligereza y un acabado de primera calidad. Las cerchas de acero son una alternativa rentable con un rendimiento duradero. El presupuesto total del proyecto debe incluir el transporte, la mano de obra y el tiempo de montaje. Una cercha más económica que requiera más tiempo de instalación puede resultar más cara a largo plazo.

Habilidades y apoyo de la tripulación

La experiencia de tu equipo es fundamental. Los equipos experimentados ensamblan rápidamente las estructuras de espiga porque los pasadores y las abrazaderas en R fijan las secciones en segundos. Los trabajadores con menos experiencia pueden tener dificultades para colocar correctamente los acopladores. Las estructuras atornilladas reducen los errores de ensamblaje porque las conexiones atornilladas dejan poco margen de error. Elige estructuras de espiga cuando tu equipo conozca bien el sistema. Elige estructuras atornilladas cuando necesites márgenes de seguridad adicionales para trabajadores con poca experiencia.

GF-Truss le apoya en el proceso de selección. La empresa ofrece ambos tipos de conexiones y puede recomendarle la cercha adecuada para su proyecto. Comparta con su equipo las dimensiones, la carga y el cronograma. Le ayudarán a encontrar el equilibrio perfecto entre resistencia, rapidez y coste.

Antes de comprar, confirme tres cosas: la capacidad de carga certificada para el tramo, el tipo de conexión que su equipo puede manejar y el presupuesto total, incluyendo la mano de obra. Estas comprobaciones evitan errores costosos y garantizan la seguridad de la construcción.

Elija una estructura de celosía de aluminio para mayor durabilidad y cargas pesadas. Si prefiere portabilidad y montaje rápido, elija una estructura de celosía con espigas. Seleccione la estructura adecuada según la carga, el plazo de entrega y la experiencia del equipo. Luego, contacte a GF-Truss para obtener asesoramiento sobre su próximo proyecto.

Preguntas frecuentes

¿Puedo combinar cerchas de caja y cerchas de espiga en una misma estructura?

No. Mezclar diferentes tipos de conexiones crea puntos débiles y uniones inseguras. Utilice un solo sistema en toda la construcción. GF-Truss puede asesorarle sobre la opción más adecuada para su estructura completa.

¿Cómo puedo verificar la capacidad de carga de una cercha?

Solicite la tabla de cargas certificada del fabricante. Verifique la capacidad de carga para su tramo exacto y la separación entre soportes. Nunca se fíe de las especificaciones generales de capacidad sin la documentación correspondiente.

¿Qué tipo de cercha dura más?

Ambos componentes duran años con el cuidado adecuado. El aluminio resiste bien la corrosión. Inspeccione periódicamente los extremos de la horquilla y los pasadores para detectar desgaste. Reemplace los conectores dañados de inmediato.
