¿Qué factores determinan la capacidad de carga de un sistema de cerchas de aluminio?

La capacidad de carga no es un valor fijo. Resulta de la interacción de diversos factores de ingeniería: longitud del tramo, ubicación de las cargas puntuales, tamaño de la cercha, calidad del material, tipo de carga, condiciones de apoyo, tipo de conexión y arriostramiento. Si se ignora alguno de estos factores, la estructura se vuelve insegura. GF-Truss Los sistemas documentan estos factores claramente para usted.

Conclusiones clave

• La longitud del tramo es el factor más importante en la capacidad de carga. Los tramos más largos reducen la carga segura.

• La calidad del material y el espesor de la pared influyen en la resistencia. Los materiales de mayor calidad y las paredes más gruesas soportan mayor carga.

• Utilice siempre tablas de carga y factores de seguridad. Nunca adivine la capacidad de carga.

Factores estructurales que determinan la capacidad de carga

Luz, tamaño de la cercha y grado del material

La longitud del tramo es el factor principal a la hora de seleccionar cualquier sistema de cerchas de aluminio. La capacidad de carga máxima disminuye a medida que aumenta la longitud del tramo. Una mayor distancia sin apoyo permite que la cercha se doble y se deforme con mayor facilidad bajo el peso. Esta relación se aprecia claramente en un ejemplo práctico. Por ejemplo, una cercha de un tamaño determinado soporta una carga significativamente menor en un tramo más largo.

La calidad del material también determina el rendimiento. Las aleaciones de aluminio difieren en su límite elástico, que mide la tensión a la que el metal se deforma permanentemente. La siguiente tabla compara dos aleaciones comunes para estructuras de celosía.

Una mayor resistencia a la fluencia significa que la estructura resiste mejor la flexión bajo cargas más pesadas. La aleación 6082-T6 alcanza una resistencia a la fluencia típica de 260 MPa para perfiles de extrusión. Esta resistencia adicional es crucial cuando se utilizan tramos o cargas que se aproximan al límite superior de la serie de estructuras.

El espesor de la pared influye en el comportamiento estructural, al igual que el tipo de aleación. Un tubo más grueso aumenta el momento de inercia, que es una medida de rigidez. La tabla siguiente muestra cómo el espesor de la pared modifica el comportamiento estructural.

El tubo actúa como una viga. La carga de trabajo recomendada depende del valor mínimo entre la resistencia a la flexión, la resistencia al corte y el límite de deflexión. La deflexión puede influir en el diseño incluso cuando la tensión se mantiene dentro de límites aceptables. Un tramo de 2400 mm con un límite L/240 permite una flecha de tan solo 10 mm. Las paredes más gruesas aumentan la rigidez, lo que incrementa tanto la resistencia a la flexión como la resistencia a la deflexión.

Tipos de carga, soporte y conexiones

Debes clasificar cada carga que actúa sobre tu estructura. La carga muerta es la estructura permanente en sí: la estructura, los herrajes de montaje y los accesorios fijos. La carga viva es el peso temporal o móvil, como el de los artistas, las luces o los altavoces. Las cargas ambientales incluyen el viento y la nieve. Cada tipo afecta la capacidad de carga total de manera diferente.

Las cuerdas longitudinales y las nervaduras transversales distribuyen las fuerzas a través de la cercha. Las cuerdas soportan la tensión de flexión principal. Las nervaduras transfieren la tensión cortante entre las cuerdas y mantienen la estabilidad del perfil. La ubicación de las cargas puntuales modifica la forma en que se transmiten dichas fuerzas. Una carga colocada en un nudo se comporta de manera diferente a una colocada en el centro de una cuerda. El tipo de conexión —atornillada, cónica o de espiga— también determina la eficiencia con la que las fuerzas se transmiten entre las secciones de la cercha. El arriostramiento evita el movimiento lateral y mantiene la estructura en su plano de diseño.

La documentación técnica de GF-Truss proporciona datos estructurales verificados para cada configuración. Solicite siempre estos documentos antes de realizar el montaje.

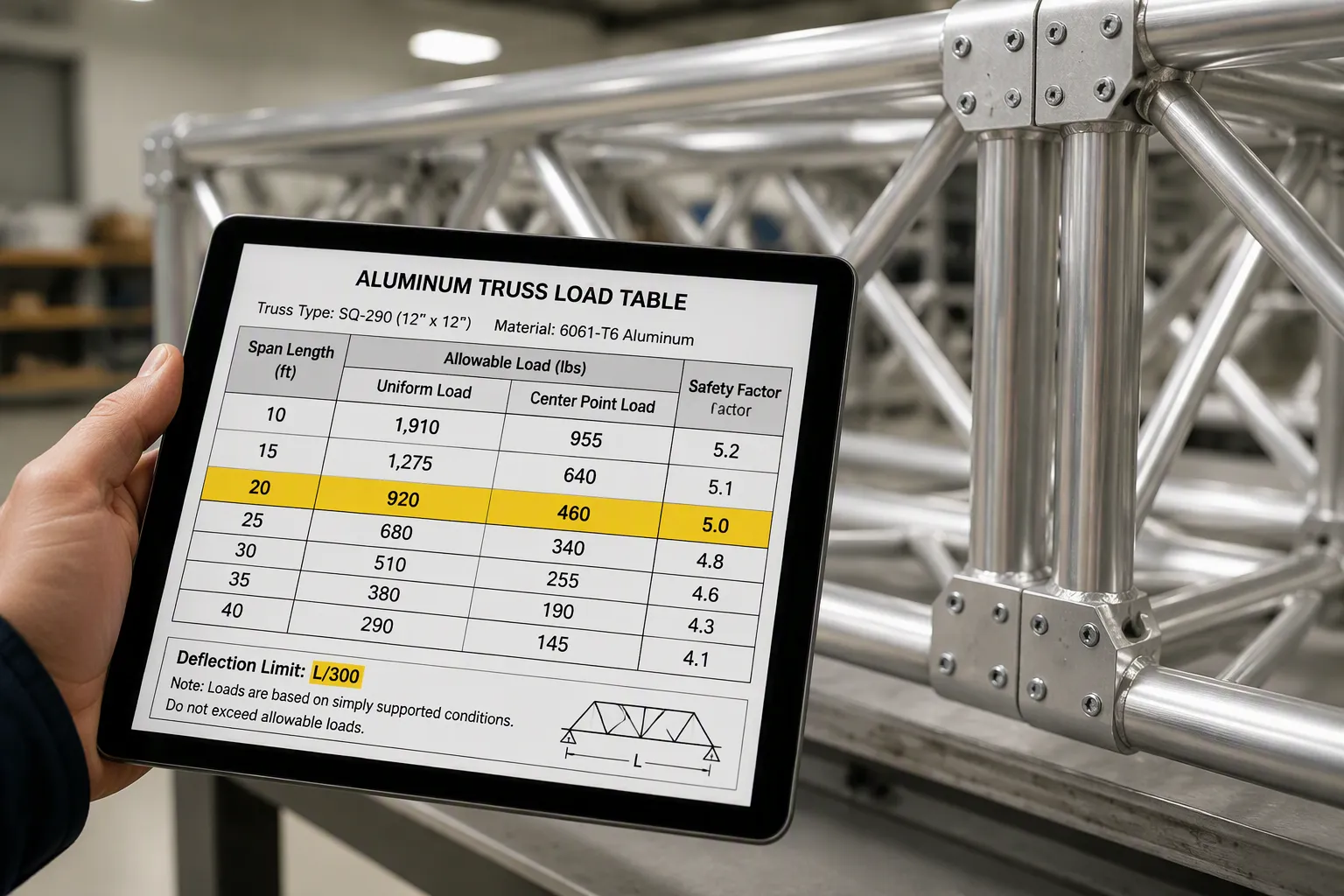

Uso de tablas de carga para verificar la capacidad de carga

Las tablas de carga convierten los cálculos de ingeniería en valores de carga útiles. Los fabricantes publican estas tablas para cada modelo de cercha y configuración de vano. La carga admisible se encuentra en la intersección de la longitud del vano y el tamaño de la cercha.

Lectura de tablas de carga y factores de seguridad

Cada tabla de cargas incluye un factor de seguridad. Este factor separa la carga máxima de la carga admisible. Se calcula como la relación entre la tensión de fluencia y la tensión real:

SF = σrendimiento / σreal

Un factor de seguridad de al menos 1,5 es lo habitual. El valor que aparece en la tabla corresponde a la carga de trabajo segura, no al punto de fallo.

Los límites de deflexión también aparecen en las tablas de carga. Controlan cuánto puede ceder la estructura bajo carga.

Un límite de L/240 reduce la deflexión admisible en comparación con L/180. Muchos ingenieros optan por L/180 en situaciones donde cierta deflexión visible es aceptable, pero eligen L/240 cuando se requiere mayor precisión.

También debes verificar las unidades en la tabla de carga. Una tabla que indica kg describe la masa, no la fuerza. Para convertir la masa a fuerza, multiplícala por la aceleración gravitatoria. Confundir masa con fuerza es una fuente común de error en los cálculos de carga.

Errores comunes y cómo elegir la estructura de soporte adecuada

Los errores de montaje reducen la capacidad de carga del conjunto. Algunos errores comunes incluyen ignorar la longitud del tramo, mezclar tipos de conexiones, sobrecargar las cargas puntuales y omitir la documentación. Cada error desvía las fuerzas de las suposiciones de diseño. Una deflexión excesiva hace que el sistema parezca inestable mucho antes de que se produzca una falla real.

Cada alquiler de cerchas debe ir acompañado de documentación profesional. Necesitará las tablas de carga del fabricante, informes estructurales y documentación que verifique que la capacidad de carga publicada incluye el factor de uso frecuente. El grado de la aleación de aluminio no se puede verificar visualmente. Solo un certificado de fábrica, con trazabilidad al lote de producción, confirma las especificaciones del material.

Seleccione la cercha según la luz, el tipo de carga y el requisito de deflexión. Para pasillos de alto tránsito, elija una cercha con una clasificación L/300 o superior. Para pisos industriales estándar, una clasificación L/200 puede ser suficiente.

Pedido GF-Truss Consulte las tablas de carga y la documentación profesional antes de realizar el montaje. Nunca adivine la capacidad de carga. Siempre verifíquela con datos de ingeniería documentados.

La capacidad de carga es una propiedad del sistema completo, no solo una especificación de la estructura. Factores de capacidad de carga de las cerchas de aluminio interactuar. Luz y carga de la cercha Las relaciones cambian con diseño estructural de celosíaDebe evaluar conjuntamente la luz, el tamaño, el material, el tipo de carga, el soporte, las conexiones y el arriostramiento. Solicite documentación profesional y tablas de carga a fabricantes como GF-Truss. Nunca adivine. Siempre verifique.

Preguntas frecuentes

¿Qué factor individual reduce en mayor medida la capacidad de carga de un sistema de cerchas de aluminio?

La longitud del tramo provoca la mayor reducción. A medida que aumenta la distancia sin soporte, la cercha se dobla más fácilmente. Debe tratar luz y carga de la cercha como un valor combinado, nunca por separado.

¿Pueden dos cerchas con dimensiones idénticas soportar cargas diferentes?

Sí. El grado de aleación, el espesor de la pared y el tipo de conexión influyen en el rendimiento. Factores de capacidad de carga de las cerchas de aluminio Trabajan en conjunto. Un tubo 6082-T6 supera en rendimiento a un tubo 6061-T6 del mismo tamaño.

¿Por qué importa la deflexión cuando la tensión se mantiene dentro de los límites?

La deflexión controla el diseño incluso cuando la tensión de flexión parece aceptable. Una cercha puede combarse visiblemente antes de fallar. Bien diseño estructural de celosía Mantiene la comba dentro de límites como L/240 o L/360.
