¿En qué se diferencian los soportes de pared LED curvos de los sistemas de soporte LED rectos?

Las pantallas LED rectas y curvas pueden tener las mismas dimensiones de gabinete y ocupar una superficie total similar, pero sus estructuras de soporte no están diseñadas de la misma manera. La disposición de los gabinetes LED determina el método de conexión de la estructura y los requisitos de instalación.

Una pared LED recta se construye sobre una línea recta, por lo que su sistema de soporte es relativamente simple y uniforme. Sin embargo, una pared LED curva requiere que los gabinetes LED se coloquen en ángulos específicos. Por lo tanto, la estructura de soporte debe adaptarse a los cambios de dirección manteniendo una alineación precisa y una gran estabilidad.

Este artículo explica las diferencias entre los soportes de pared LED curvos y los rectos, incluyendo las modificaciones en las vigas de suelo, las bases, los cierres de los gabinetes y los componentes de soporte. También aborda los ángulos de los gabinetes y la información del proyecto necesaria para planificar un sistema de soporte LED curvo.

Soportes de pared LED rectos frente a curvos: una visión general

Las principales diferencias se encuentran en las vigas de suelo, las bases, los componentes de bloqueo y la disposición del soporte trasero. Estos cambios permiten que el sistema curvo se adapte a diferentes ángulos de los gabinetes en lugar de permanecer en una línea fija.

¿Cómo están organizados los dos sistemas de soporte de pared LED?

Los soportes de pared para LED, tanto rectos como curvos, se construyen a partir de las mismas categorías generales de componentes. Estos suelen incluir vigas de tierra, bases, estructuras tipo escalera, cerraduras para gabinetes, travesaños y pedales.

Estos nombres de componentes compartidos sirven como referencia útil para la comparación, pero las piezas individuales no son necesariamente idénticas ni intercambiables. Sus dimensiones, métodos de conexión y características de ajuste dependen de si la pared LED está dispuesta en línea recta o curva.

Para una introducción más amplia a los componentes, tipos y aplicaciones, lea nuestra guía sobre Sistemas de soporte de suelo para pantallas LED.

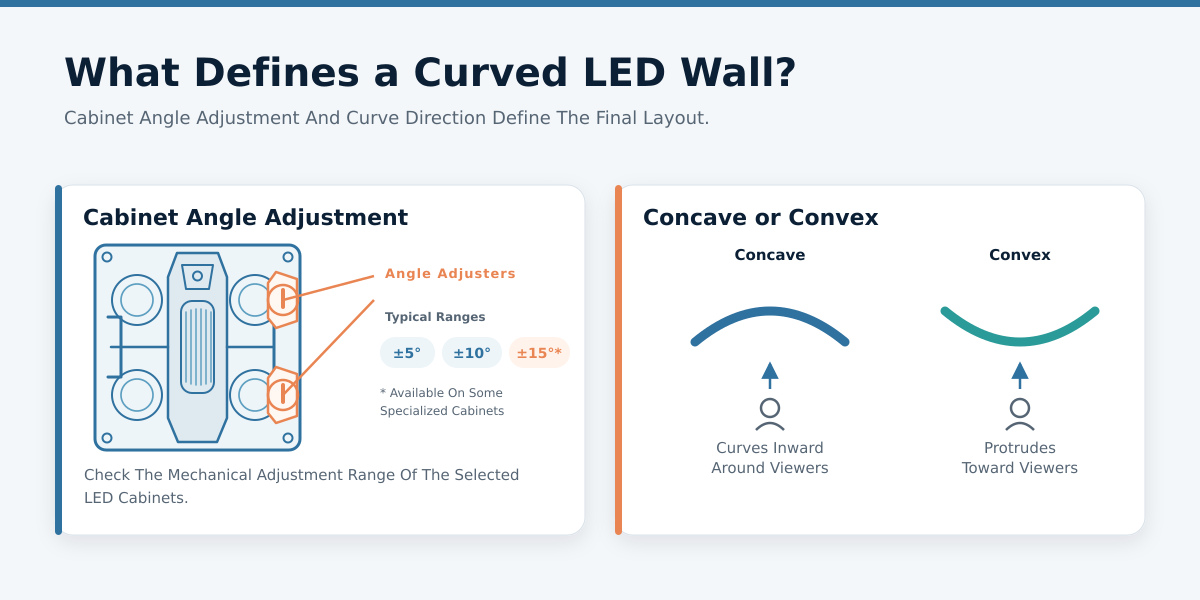

¿Qué define la forma de una pared LED curva?

Una pared LED curva no se define únicamente por su ancho y alto. Su forma final también depende de la curvatura general y de si forma una curva interior o exterior.

l Ángulo de los gabinetes LED

Muchas pantallas LED curvas se ensamblan a partir de módulos LED colocados en ángulos controlados. Cada módulo LED está orientado en una dirección ligeramente diferente, creando así la pantalla curva completa.

El ángulo disponible depende del diseño del gabinete y del método de bloqueo seleccionado. Algunos gabinetes LED cuentan con orificios de bloqueo rápido compatibles que permiten varios ajustes de ángulo. Otros gabinetes requieren cierres de bisagra para lograr el ángulo deseado.

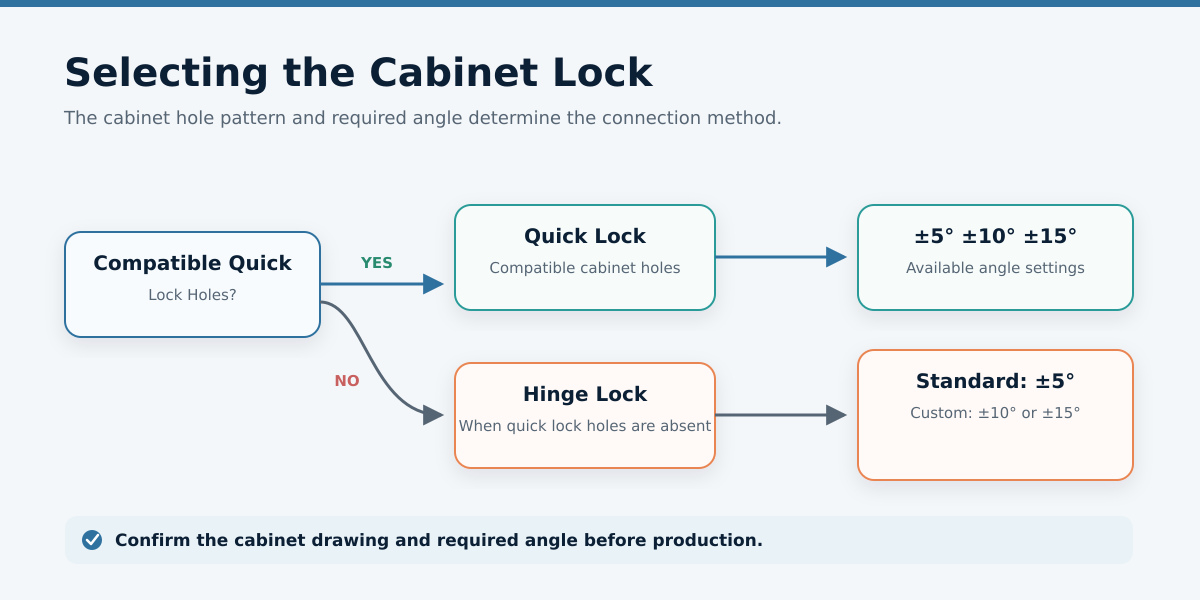

l Cierres rápidos frente a cierres de bisagra para paneles LED curvos

Cuando el gabinete LED tiene orificios de bloqueo rápido compatibles, el sistema de soporte se puede configurar para ángulos de gabinete LED de ±5°, ±10° o ±15°.

Cuando el mueble no dispone de orificios para cierres rápidos, se requieren cierres de bisagra. Un cierre de bisagra estándar admite ±5°. Los proyectos que requieren ±10° o ±15° necesitan accesorios de conexión personalizados.

El ángulo requerido y la disponibilidad de orificios de bloqueo rápido deben confirmarse antes de la producción. Para gabinetes sin orificios de bloqueo rápido o proyectos que requieran ángulos personalizados, GF-Truss Puede revisar el plano del armario y ayudar a identificar los accesorios de conexión adecuados.

l Diseño cóncavo o convexo

También es necesario identificar la dirección de visualización. Una pantalla cóncava se curva hacia adentro alrededor del área de visualización. Una pantalla convexa se curva hacia afuera. Si bien ambos diseños utilizan gabinetes curvos, la dirección de las vigas de tierra y los componentes de soporte será diferente.

En los planos del proyecto se debe indicar claramente el lado de visualización para evitar que la estructura de soporte se configure en la dirección opuesta.

l Ajuste de los componentes de soporte

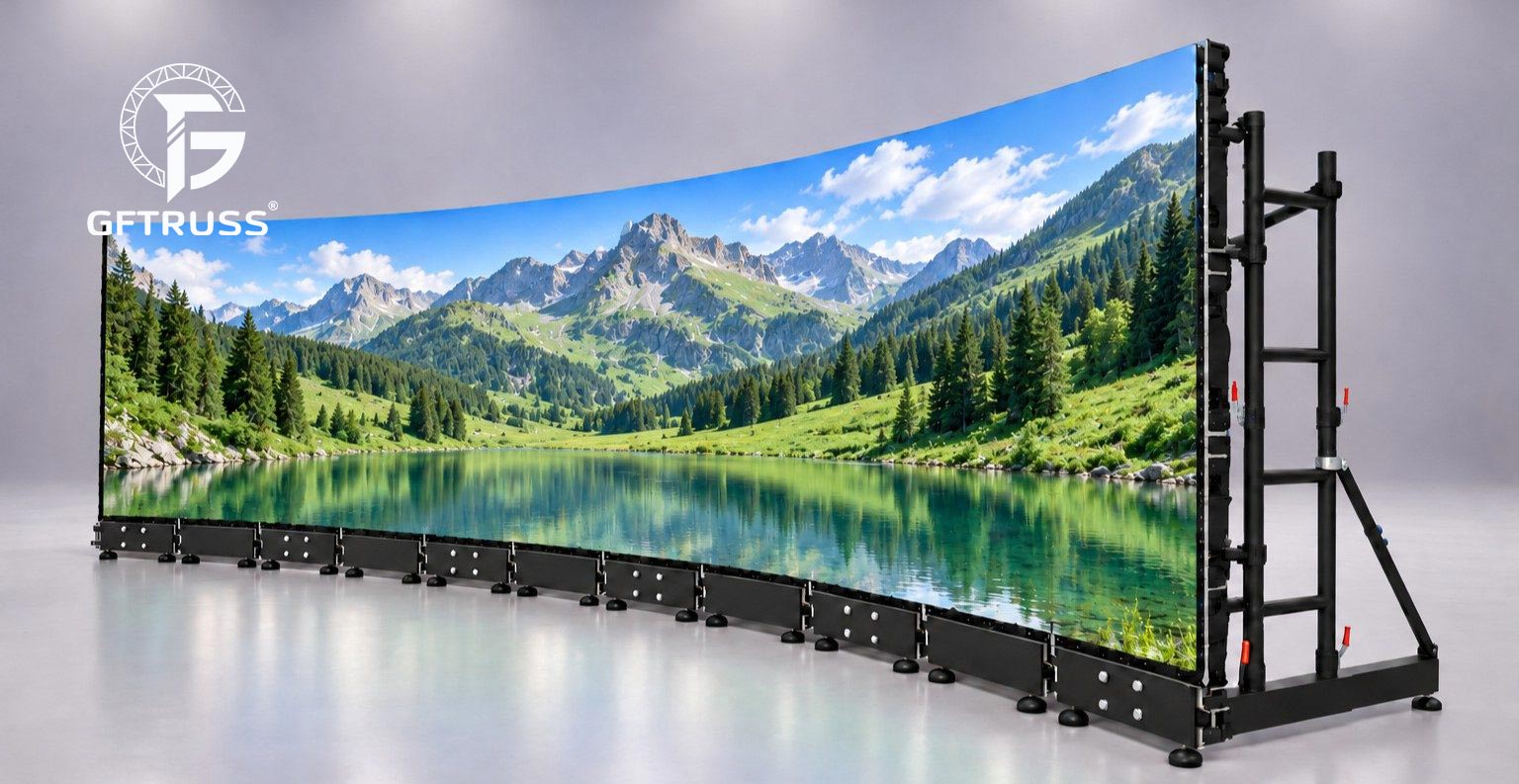

El sistema de soporte curvo utiliza bases telescópicas, travesaños y refuerzos diagonales. Estos componentes se pueden extender o retraer para adaptarse a la disposición estructural requerida.

Por lo tanto, la forma de la pantalla no se crea ajustando un solo componente. Los gabinetes LED, las vigas de tierra, las bases, los travesaños, las estructuras de soporte y los refuerzos diagonales deben configurarse como un sistema completo.

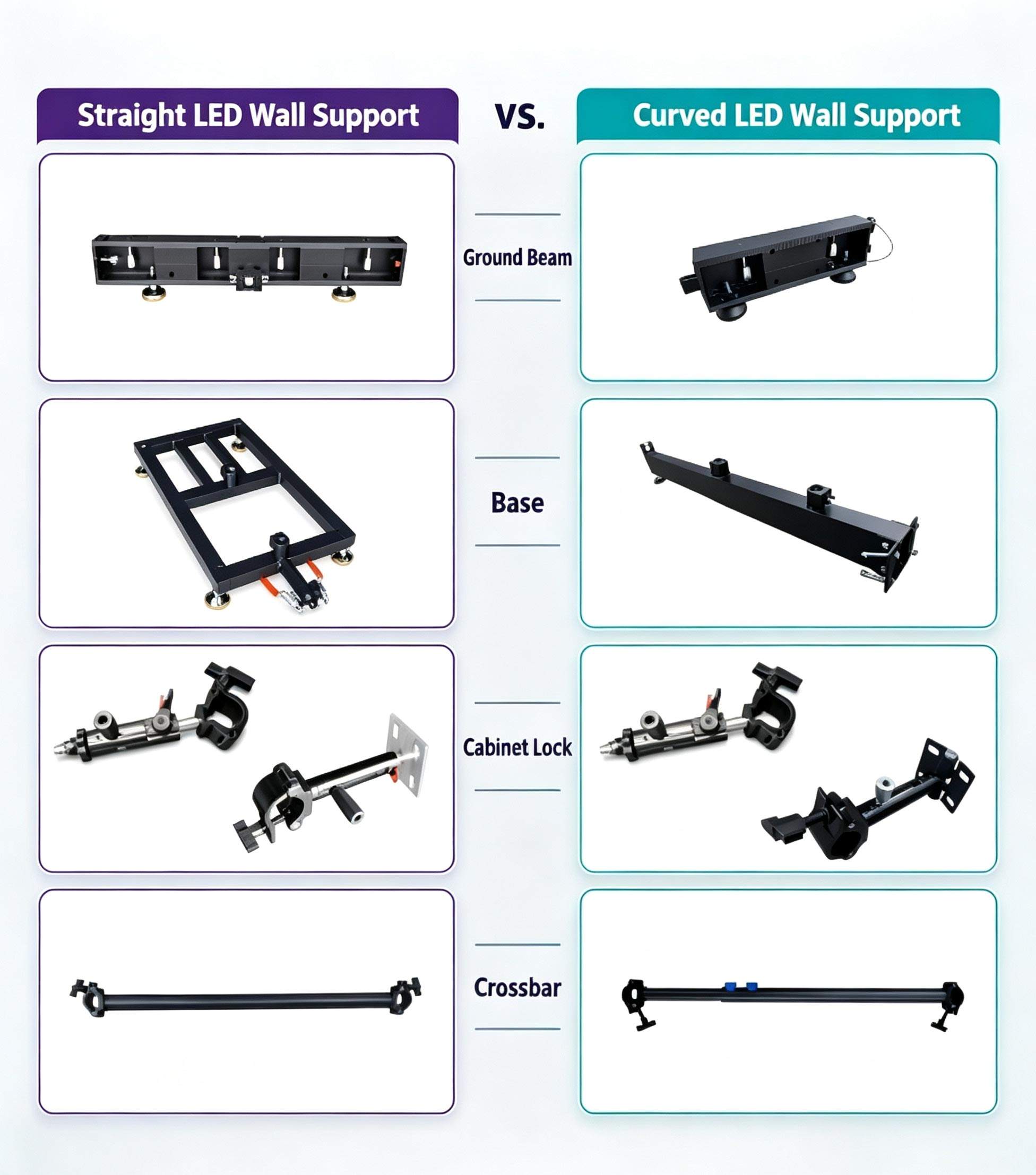

¿Qué cambios se producen en un soporte de pared LED curvo?

Los cambios más importantes involucran las vigas de tierra, las bases, los cierres de gabinetes y los componentes de soporte detrás de la pared LED. Para una descripción general práctica de cómo se ensamblan estos componentes, puede leer nuestra guía en Cómo instalar soportes de suelo para pantallas LED de pared.

l Método de conexión de viga de tierra

La viga de tierra es una de las principales diferencias entre los soportes de pared LED rectos y curvos. En un soporte de pared LED recto, las vigas de tierra adyacentes se fijan mediante bloqueos instalados en las mismas. Estos bloqueos mantienen las secciones alineadas en una línea recta continua e impiden que cambien de dirección.

Sin embargo, el soporte curvo no utiliza cierres entre las secciones adyacentes de la viga de tierra. En su lugar, las secciones se conectan mediante pasadores. Esto permite que cada sección de la viga de tierra siga la dirección requerida del diseño curvo del gabinete.

Si las vigas de cimentación curvas se unieran rígidamente del mismo modo que las vigas rectas, la estructura no podría formar la curva requerida. La conexión mediante pasadores permite cambiar la dirección, pero las secciones de las vigas de cimentación deben seguir estando correctamente conectadas y fijadas según el diseño del producto.

l Tamaño y forma de la base

Los soportes rectos para luminarias LED suelen utilizar bases más grandes, ya que no es necesario colocar los gabinetes en ángulos diferentes. La base más grande proporciona una base más amplia y estable para la instalación recta fija.

El soporte curvo utiliza una base larga y estrecha. Su diseño telescópico permite ajustar la longitud de trabajo según las necesidades. Este ajuste facilita la adaptación de la base a diferentes configuraciones curvas. Además, permite disponer el sistema de soporte curvo en línea recta cuando sea necesario.

l Método de bloqueo del gabinete LED

Tanto los soportes de pared LED rectos como los curvos pueden utilizar cierres rápidos para asegurar los gabinetes LED compatibles.

Un soporte de pared LED recto también puede usar un sistema de bloqueo con tornillos, ya que los gabinetes permanecen en un plano fijo. Un soporte de pared LED curvo no puede usar el mismo sistema de bloqueo con tornillos. La orientación de los gabinetes cambia a lo largo de la pantalla, por lo que el mecanismo de bloqueo debe adaptarse a los ángulos variables de los gabinetes.

Cuando el gabinete LED no cuenta con orificios de cierre rápido compatibles, se utiliza un cierre de bisagra para la configuración de pared LED curva. Su estructura articulada permite que el componente de cierre siga la dirección del gabinete, manteniendo la conexión necesaria con el soporte.

El método de bloqueo debe confirmarse a partir del plano del gabinete LED. Las dimensiones del gabinete por sí solas no son suficientes, ya que los orificios de montaje y las posiciones de bloqueo pueden variar entre fabricantes.

l Refuerzos diagonales y componentes telescópicos

Los soportes rectos para pantallas LED no utilizan refuerzos diagonales. Sus travesaños y plataformas tienen longitudes fijas.

En cambio, el soporte de pared LED curvo utiliza tirantes diagonales para conectar las bases telescópicas a las estructuras de la escalera. Estos tirantes permiten que los componentes inferiores y traseros funcionen conjuntamente como una estructura de soporte estable. Las barras transversales y los pedales también son telescópicos. Su longitud se puede ajustar para adaptarse a la disposición recta o curva seleccionada.

Información necesaria para diseñar un soporte de pared LED curvo

La información completa sobre el armario y su distribución permite al proveedor seleccionar las vigas de tierra, los cierres y los componentes ajustables correctos.

l Especificaciones del gabinete LED

Proporcione el dibujo técnico de un gabinete LED individual. El dibujo debe mostrar:

1. Ancho y altura del mueble

2. Posiciones de los orificios de bloqueo

3. Disponibilidad de orificios de cierre rápido

l Información sobre la pantalla y la curvatura

Indique el ancho y la altura totales de la pared LED completa. El proyecto también debe identificar:

1. Si el ángulo requerido es ±5°, ±10° o ±15°.

2. Si la pared es cóncava o convexa

Errores comunes en la planificación de soportes de pared LED curvos

l Utilizar vigas de tierra rectas para crear una curva

Los anclajes de vigas de tierra rectas mantienen las secciones adyacentes alineadas. No permiten los cambios de ángulo necesarios para una pantalla curva. El uso de vigas de tierra rectas en una pared LED curva puede resultar en una curva poco natural, y es muy probable que los gabinetes adyacentes no se acoplen correctamente.

l Selección de cerraduras sin comprobar el panel LED

Los gabinetes LED con orificios de cierre rápido compatibles admiten ajustes de ±5°, ±10° o ±15°. Los gabinetes sin estos orificios requieren cierres de bisagra. Los cierres de bisagra estándar admiten ±5°, mientras que para ±10° y ±15° se requieren accesorios personalizados.

l Omitir el espacio de instalación trasero

Los soportes curvos para pantallas LED requieren espacio para las bases telescópicas, las estructuras de soporte y los tirantes diagonales. Las dimensiones visibles de la pantalla no representan la superficie total que ocupa el soporte.

l Proporcionando únicamente las dimensiones de la pared de la pantalla.

El ancho y la altura no definen la curva. Los clientes que soliciten un soporte de pared LED curvo a medida deberán proporcionar las dimensiones y el dibujo de un solo gabinete LED, las dimensiones generales de la pared LED completa, si la pared debe tener una curva cóncava o convexa y la curvatura requerida.

Conclusión

Los soportes rectos para paneles LED utilizan vigas de tierra bloqueadas y componentes de soporte fijos para mantener una línea recta. Los soportes curvos para paneles LED utilizan vigas de tierra con conexiones mediante pasadores, bases telescópicas, travesaños ajustables, plataformas telescópicas y refuerzos diagonales para adaptarse a diferentes diseños.

Un soporte curvo puede configurarse como una estructura recta o curva, mientras que un soporte recto específico solo puede soportar una pared de pantallas LED rectas. Es necesario confirmar los planos precisos del gabinete LED, la información de bloqueo y las dimensiones de la disposición antes de la producción.

Explora GF-Truss Soluciones de soporte de pared LED rectas y curvas para diferentes diseños de gabinetes y requisitos del proyecto.

Preguntas frecuentes

¿Cuál es la principal diferencia entre los soportes de pared LED rectos y curvos?

Las vigas de tierra rectas utilizan bloqueos integrados para mantener una línea fija. Las vigas de tierra curvas utilizan conexiones de pasador para que cada viga pueda cambiar de dirección con flexibilidad. Los soportes de tierra rectos para paneles LED utilizan bases fijas, travesaños y pedales, mientras que los soportes curvos utilizan componentes telescópicos y refuerzos diagonales.

¿Se puede utilizar un soporte de pared LED curvo para una pared de pantalla LED recta?

Sí. Las secciones de la viga de tierra se pueden alinear en una dirección para una pantalla LED recta o colocar en diferentes ángulos para una pantalla curva. Un soporte de pared LED recto específico no se puede ajustar a una configuración curva.

¿Qué ángulos puede crear un soporte de pared LED curvo?

Los gabinetes LED con orificios de cierre rápido compatibles se pueden configurar a ±5°, ±10° o ±15°. Los gabinetes sin orificios de cierre rápido requieren cierres de bisagra. Un cierre de bisagra estándar proporciona ±5°. Se requieren accesorios personalizados para ±10° o ±15°.

¿Por qué se conectan las vigas de tierra curvas con pasadores?

Las conexiones mediante pasadores aseguran las secciones adyacentes de la viga de tierra, permitiendo a la vez que cambien de dirección. Si las secciones estuvieran unidas como vigas de tierra rectas, permanecerían alineadas y no podrían adaptarse al diseño curvo del gabinete LED.

¿Qué información se necesita para cotizar un soporte de pared LED curvo?

Por favor, facilite las dimensiones y el dibujo de un solo armario, las dimensiones generales de la pared LED completa, si la pared debe tener una curva cóncava o convexa y la curvatura requerida.
