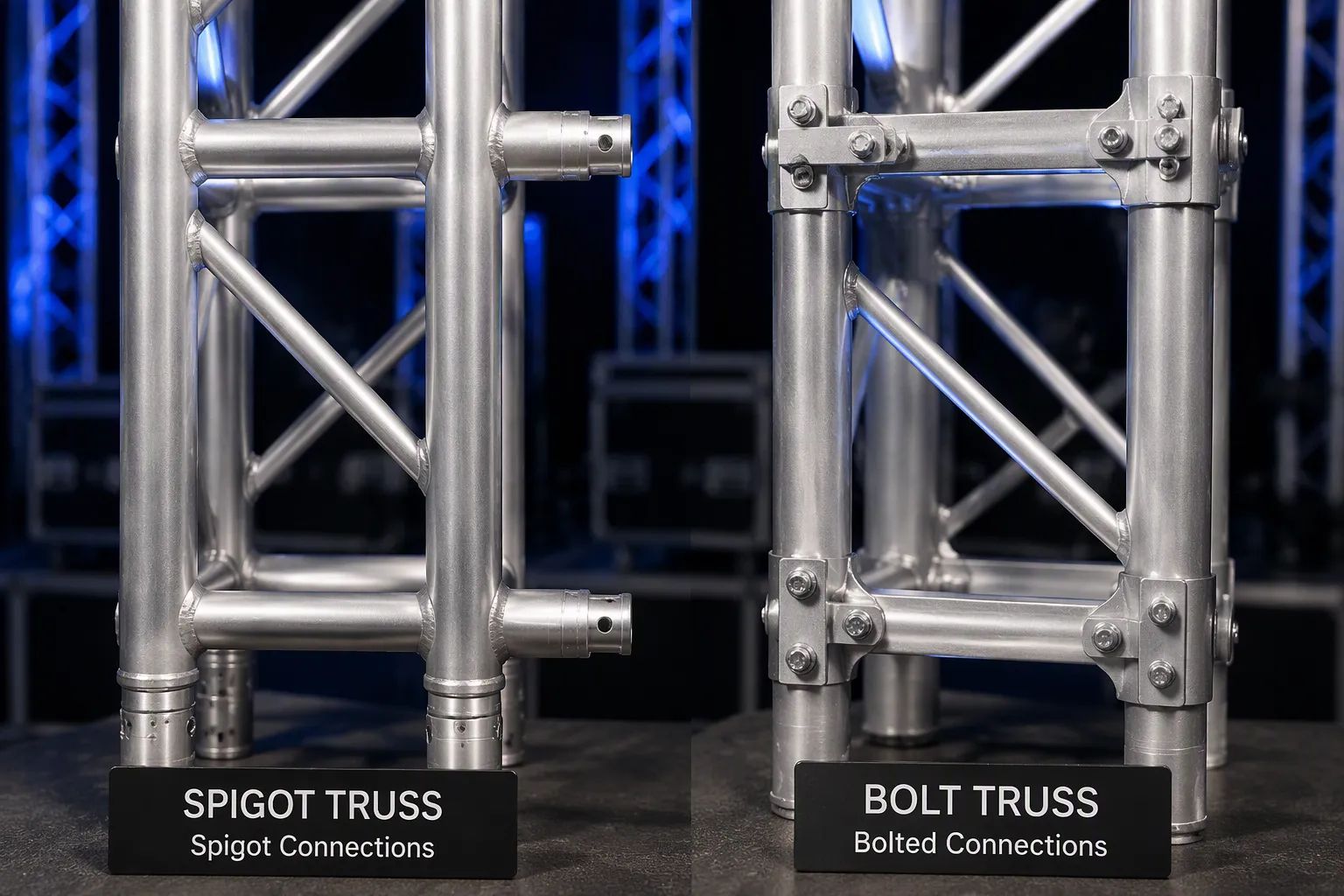

Cerchas con espigas frente a cerchas con pernos: diferencias, aplicaciones y ventajas

Al planificar cualquier escenario o estructura de exposición, se enfrenta a una decisión crucial: ¿cerchas con espigas o cerchas atornilladas? El método de conexión (espigas cónicas internas frente a pernos tradicionales) influye en la velocidad de montaje, la resistencia estructural y el coste. Nuevos estudios del sector revelan que las cerchas con espigas se montan más rápido, pero las cerchas atornilladas ofrecen mayor resistencia bajo cargas pesadas, aclarando así ideas erróneas comunes. Este artículo ofrece una comparación clara y detallada para guiarle en la decisión específica de su proyecto.

Conclusiones clave

• Las cerchas con espigas se ensamblan más rápido y soportan mejor las cargas pesadas que las cerchas con pernos.

• Las cerchas atornilladas son más económicas y funcionan bien para instalaciones permanentes de carga ligera.

• Elija la espiga para giras y montajes pesados; elija el perno para instalaciones fijas y presupuestos ajustados.

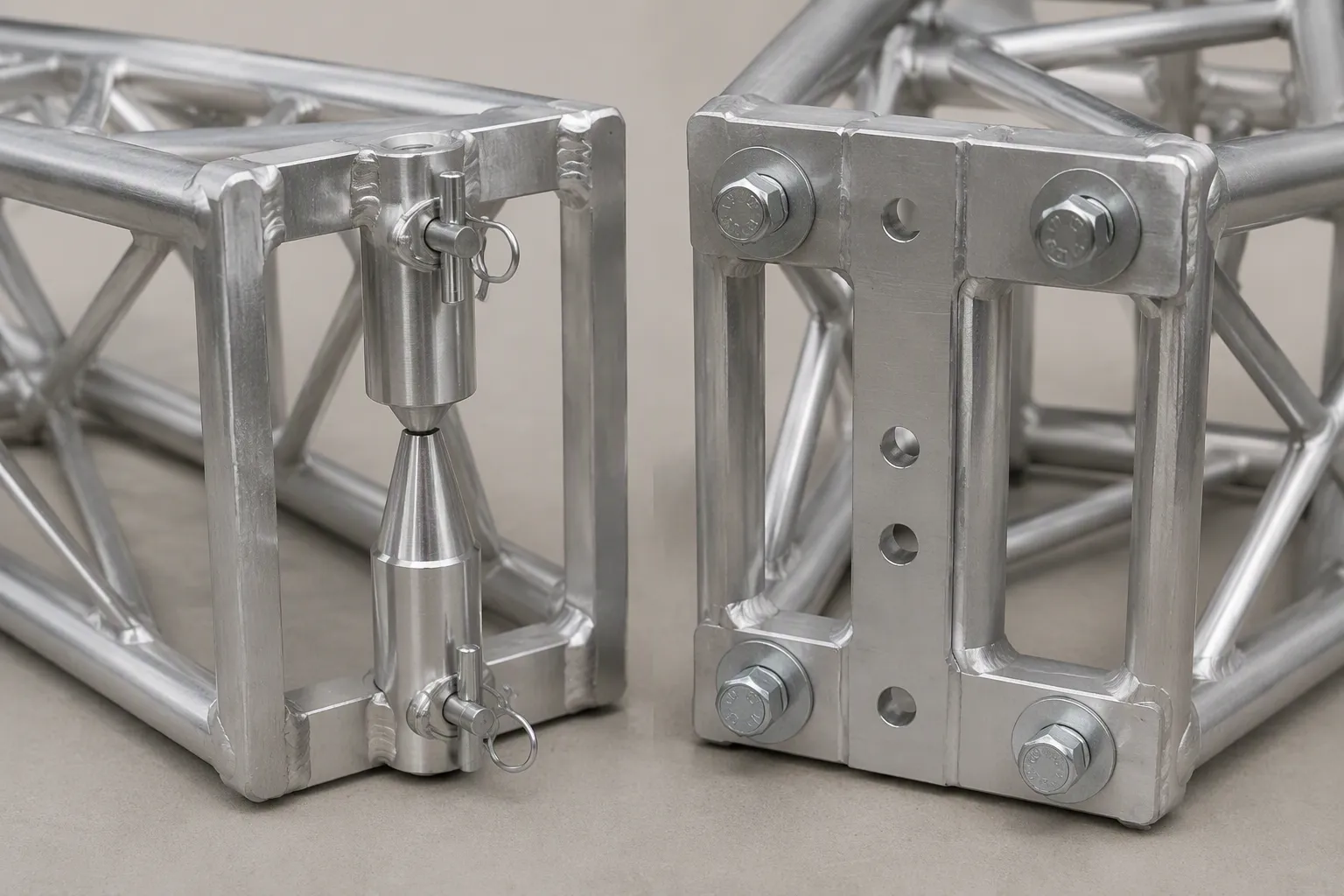

Métodos de conexión de cerchas con espigas y cerchas atornilladas

La diferencia fundamental entre estos dos tipos de cerchas radica en cómo se unen las secciones individuales. Cada método de conexión influye en el flujo de trabajo de ensamblaje, el comportamiento estructural y los costos operativos a largo plazo. La siguiente tabla resume las principales diferencias.

Diseño de espiga cónica interna

Una estructura Spigot Truss utiliza un conector cónico macho que encaja en un receptor hembra en el extremo de cada sección. Las secciones se deslizan entre sí y se fijan con pasadores de conexión y clips de retención. No se requieren herramientas para apretar los múltiples sujetadores. Este diseño reduce drásticamente el tiempo de montaje en comparación con las alternativas atornilladas.

Además de la rapidez, la conexión mediante espiga ofrece una apariencia más limpia. El hardware se integra en el perfil de la cercha en lugar de sobresalir de las placas de conexión. Si bien el precio de compra inicial es más elevado, la inversión se recupera gracias a la reducción de los costos laborales y a la mayor rapidez en la entrega. El método de conexión por sí solo no determina la capacidad de carga; factores como el espesor de la pared, la calidad del material y la longitud del tramo desempeñan un papel igualmente importante en el rendimiento estructural general.

Conexiones atornilladas tradicionales

Las conexiones atornilladas utilizan tuercas y pernos para unir las secciones de la cercha. Se alinean los orificios de los pernos, se inserta cada perno y se aprieta según las especificaciones. Para una cercha de sección rectangular de aluminio ligero de 30 x 30 cm (12 x 12 pulgadas) con pernos de grado 8 de 5/8 de pulgada, el par de apriete estándar es de 80 libras-pie. Este proceso requiere herramientas y mucho más tiempo por conexión que un ensamblaje con espiga.

Las conexiones atornilladas garantizan una mayor eficiencia en la transferencia de carga y minimizan la flexión en comparación con las cerchas basadas en espigas o acopladores.

Las cerchas de placas atornilladas se eligen para instalaciones permanentes donde se requiere mayor rigidez estructural. Son ideales para proyectos que exigen conexiones mecánicas precisas y soporte para equipos pesados. La presencia de herrajes visibles y un mayor tiempo de montaje son contrapartidas aceptables en aplicaciones donde no se desmontará la estructura con frecuencia. El costo de fabricación es menor, ya que los componentes no requieren la misma precisión de mecanizado que las espigas cónicas, lo que convierte a los sistemas atornillados en una opción económica para instalaciones fijas.

Velocidad de montaje: Sistemas de espiga frente a sistemas de pernos

Instalación rápida con conexiones Spigot

Una estructura Spigot Truss utiliza conectores cónicos, pasadores y clips de retención. Estos componentes permiten una alineación rápida y una conexión fiable y repetible entre las secciones modulares. El diseño incorpora elementos autoalineables y mecanismos de bloqueo que garantizan una conexión correcta en todo momento. Las secciones se deslizan entre sí y se fijan con pasadores. No se necesitan herramientas para apretar los múltiples elementos de fijación.

El tiempo de montaje es donde la estructura de truss con espigas suele tomar la delantera. Las secciones se alinean más rápido, requieren menos herramientas y reducen la manipulación repetitiva de tornillos durante montajes largos. Esta ventaja se hace visible en giras, instalaciones nocturnas, rotaciones de festivales y proyectos con múltiples elementos de exhibición suspendidos. Una estructura de truss con espigas de 20 pulgadas proporciona un montaje más rápido para producciones que priorizan la velocidad de montaje. Esto hace que Cercha con espigas vs. cercha con pernos una decisión crucial con plazos ajustados.

Requisitos de tiempo para el montaje de pernos

Las cerchas atornilladas utilizan placas y uniones atornilladas. Si bien pueden ofrecer un buen rendimiento, el montaje suele ser más lento y más propenso a un apriete desigual o a retrasos en el ajuste. Cada paso de fijación adicional se multiplica en docenas de conexiones, especialmente en condiciones climáticas adversas, poca luz o zonas de carga concurridas. Es necesario alinear los orificios, insertar los pernos y apretarlos según las especificaciones.

Varios factores ralentizan el montaje de los pernos en obra:

• Un mal diseño de los nodos crea conflictos entre los pernos y placas de refuerzo poco claras.

• Las dificultades en el ajuste de las conexiones obligan a los trabajadores a agrandar agujeros o a realizar soldaduras no planificadas.

• Las restricciones de viento y de acceso al lugar complican las operaciones de elevación y el posicionamiento de la grúa.

• La necesidad de apuntalamiento temporal ocasiona retrasos mientras los operarios instalan y posteriormente retiran los soportes.

• Los problemas en la secuencia de erección pueden causar inestabilidad temporal y requerir retrabajo.

• La complejidad de las conexiones aumenta el tiempo de coordinación en obra debido a la gran cantidad de puntos de inspección.

• Los errores de fabricación y transporte generan importantes problemas de montaje en obra.

Comprender estos tipos de conexión de cerchas te ayuda a planificar horarios realistas. conexión de celosía de aluminio La selección depende de sus requisitos de montaje, cálculos de carga y cronograma de ensamblaje.

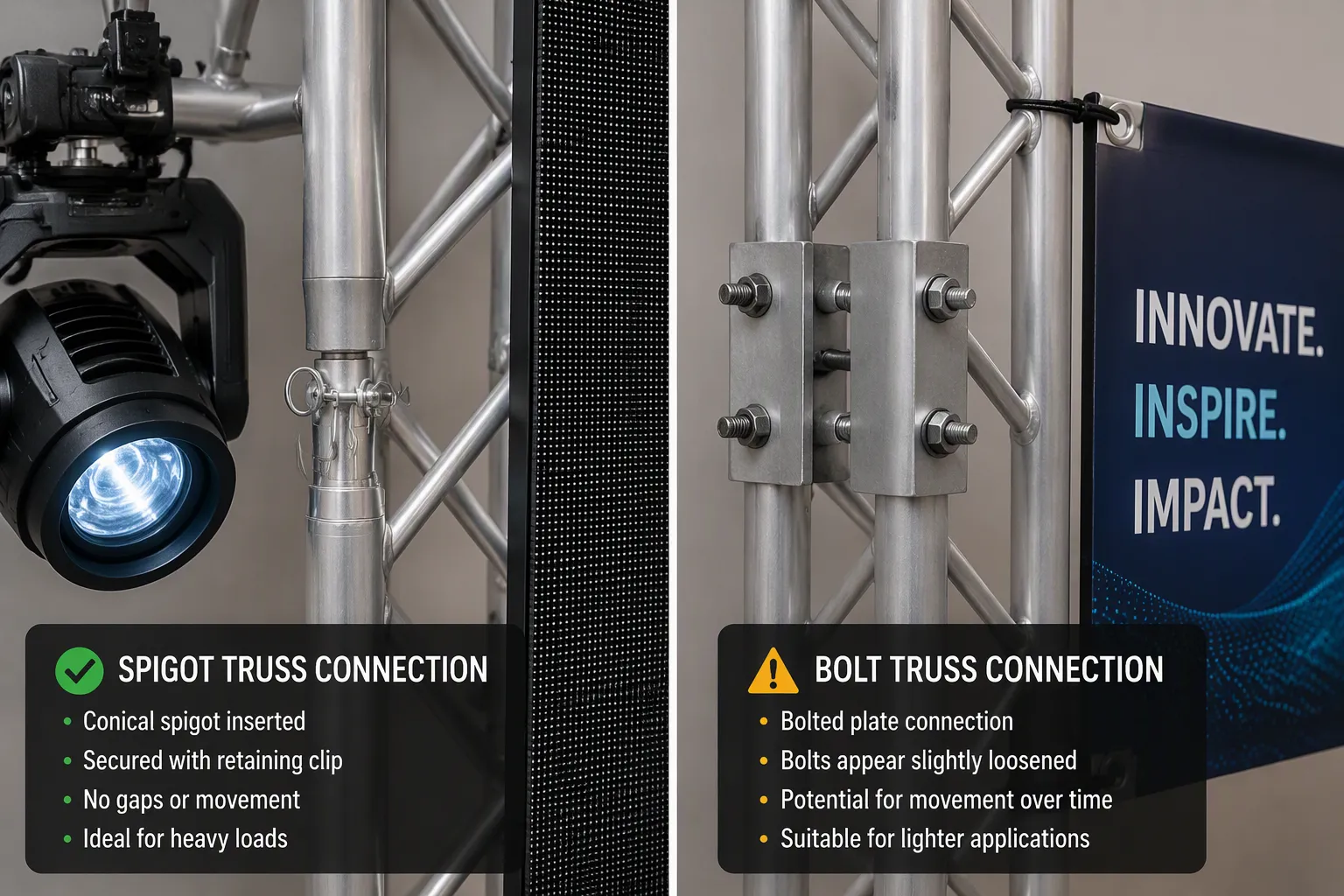

Capacidad de carga: Estructura de celosía con espigas frente a estructura de celosía atornillada

La capacidad de carga es donde suelen fallar las suposiciones comunes sobre estos dos sistemas. Muchos profesionales asumen que las conexiones atornilladas, con sus herrajes visibles y su apriete mecánico, deben ser más resistentes que un sistema basado en pasadores, y esta suposición es cierta. El método de conexión influye directamente en cómo se transfieren las cargas a través de la estructura, y los resultados confirman que las cerchas atornilladas ofrecen una resistencia superior.

Resistencia superior para cargas pesadas

Una cercha atornillada ofrece un mejor rendimiento que una cercha de espiga bajo cargas pesadas. Cercha de caja La estructura de celosía atornillada destaca por su capacidad de carga; su perfil cuadrado de cuatro cuerdas distribuye el peso entre varios tubos. Los sistemas de celosía atornillada se eligen cuando se requiere mayor rigidez estructural. Para la construcción de escenarios de alta resistencia o estructuras de gran envergadura, las celosías atornilladas son la mejor opción en términos de integridad estructural. Las celosías de espiga soportan bien estructuras más ligeras, por ejemplo, un escenario de iluminación de 250 kg con capacidad para 300 kg.

Rendimiento suficiente para cargas ligeras.

Las cerchas con espiga funcionan bien en aplicaciones ligeras. Para un pequeño stand de feria, una exhibición en tiendas o una instalación fija con cargas moderadas, una conexión de espiga proporciona la resistencia adecuada. El diseño de espiga soporta cargas estáticas sin problemas. Estas estructuras se ensamblan más rápido, ya que las secciones se deslizan y se fijan con pasadores. Sin embargo, la ventaja de la velocidad de ensamblaje de las cerchas con espiga solo se aplica cuando la carga es ligera y la estructura es simple.

Comprender estos tipos de conexión de cerchas Le ayuda a encontrar el sistema adecuado para sus necesidades de carga. conexión de celosía de aluminio La selección depende de su plan de montaje, la longitud del tramo y las fuerzas dinámicas previstas. Verifique siempre las capacidades de carga con su proveedor antes de finalizar el diseño.

Aplicaciones ideales para cada tipo de cercha

Su aplicación determina qué sistema debe elegir. La matriz de decisión que aparece a continuación relaciona los tipos de proyectos más comunes con la estructura de celosía más adecuada.

Casos de uso para eventos y giras

Las producciones itinerantes exigen velocidad por encima de todo. Se carga todo durante la noche, se monta el equipo, se dirige el espectáculo y se desmonta antes del amanecer. Cercha de espiga Se adapta perfectamente a este ritmo. Sus conectores se ensamblan fácilmente con herramientas y mano de obra mínimas. Simplemente desliza las secciones y fíjalas con pasadores. Sin llave, sin especificaciones de torque, sin manipulación repetitiva de tornillos.

Las ferias y exposiciones comparten la necesidad de montaje y desmontaje frecuentes. Es posible que tengas que montar y desmontar el mismo stand hasta doce veces en una temporada. Las conexiones de espiga reducen drásticamente ese trabajo. Su aspecto minimalista también contribuye a ello. La ausencia de tornillos o conectores visibles interrumpe las líneas limpias de tu stand, algo fundamental cuando la estructura misma forma parte del diseño visual.

Los conciertos y los montajes de grandes escenarios también prefieren los sistemas de grifos por su velocidad y comodidad. Cuando compara Cercha con espigas vs. cercha con pernos En el caso de un equipo de gira, la velocidad de montaje del diseño del espiga suele ser el factor decisivo.

Casos de uso para instalaciones permanentes

Las instalaciones fijas siguen una lógica diferente. Se construye la estructura una vez y se deja en su lugar durante años. La velocidad de montaje importa mucho menos que el costo de compra y la rigidez a largo plazo. Las cerchas atornilladas son ideales para este nicho. Cuestan menos porque los componentes no requieren la misma precisión de mecanizado que las espigas cónicas. La unión de placas atornilladas también proporciona una conexión rígida y permanente, adecuada para techos pesados ​​y grandes luces en recintos, estudios y elementos arquitectónicos.

Los proyectos con presupuestos limitados también suelen optar por esta solución. Un expositor comercial o una pequeña exhibición con cargas moderadas no requiere la precisión de un sistema de espigas. Una conexión atornillada ofrece la resistencia adecuada a un precio menor. Se acepta una instalación más lenta porque solo se instala una vez.

Comprensión tipos de conexión de cerchas te ayuda a relacionar el hardware con el contexto. Adecuado conexión de celosía de aluminio La elección depende de la frecuencia con la que construyes, el peso que vuelas y tu presupuesto. Ten en cuenta estos tres factores antes de decidirte.

Diferencias en costos y fabricación

Complejidad y coste de fabricación

Las armaduras atornilladas cuestan menos de fabricar. No requieren la misma alta precisión que los conectores de espiga. El diseño de espiga cónica exige tolerancias estrictas en las superficies cónicas y pasadores de acero de alta calidad. Esta complejidad de mecanizado eleva el costo de producción. Marcas como GF-Truss Ofrecemos opciones de calidad en ambas categorías. Los precios varían considerablemente según las especificaciones y el proveedor, y los sistemas de espiga suelen ser más caros debido al mecanizado de precisión.

Consideraciones sobre el valor a largo plazo

El costo total de propiedad debe ser mayor que el precio de compra. Los acoplamientos cónicos requieren un mecanizado más preciso y pasadores de acero de mayor calidad, pero reducen significativamente los costos de mano de obra durante el montaje. Un sistema de pernos puede ser más económico de adquirir. Un sistema de espiga puede resultar más económico de operar en muchos proyectos si la mano de obra es un factor importante.

En el caso de las estructuras de celosía de aluminio, cuando los equipos de eventos se trasladan de ciudad en ciudad, el ahorro en mano de obra puede compensar los mayores costes de compra con el tiempo.

Para tramos más largos, despliegues repetidos y equipos pesados ​​suspendidos, la estructura atornillada suele ser la opción más robusta. Considere los requisitos de mantenimiento: las uniones de espiga pueden requerir atención periódica según el uso, mientras que los sistemas atornillados pueden necesitar inspección de los herrajes. El valor general depende de la intensidad de uso y las necesidades del proyecto.

La cercha con espigas destaca por su rapidez; la cercha con pernos, por su resistencia y rentabilidad en proyectos más ligeros. El método de conexión determina la elección.

Analice la carga de trabajo, el cronograma y el presupuesto. Consulte con proveedores de confianza para obtener las especificaciones.

Preguntas frecuentes

¿Cuál es la principal diferencia entre las cerchas con espigas y las cerchas con pernos?

El método de conexión define ambos sistemas. Tipos de conexión de cerchas difieren: el espiga usa conectores cónicos con pasadores; el perno usa placas con tuercas y pernos.

¿Cuándo conviene elegir una cercha con espigas en lugar de una cercha con pernos?

Elija Spigot para giras, grandes escenarios y aplicaciones donde la velocidad es lo más importante. Cercha con espigas vs. cercha con pernos La comparación favorece a Spigot cuando el ensamblaje rápido es fundamental.

¿Puede una estructura atornillada soportar cargas pesadas?

Sí, las cerchas atornilladas funcionan mejor para cargas pesadas e instalaciones permanentes. Para trabajos pesados conexión de celosía de aluminio En estos casos, los diseños de pernos proporcionan una integridad estructural superior.
