Estructura de soporte para pared LED personalizada: Guía de diseño y planificación

Una pantalla LED personalizada es mucho más que las pantallas en sí. Es un sistema completo que incluye los paneles, la estructura de soporte que los sostiene y la instalación. Si bien los paneles LED definen la imagen, es la estructura de soporte la que mantiene la pantalla estable, nivelada y segura, especialmente en instalaciones grandes, curvas o exteriores.

Esta guía cubre cómo planificar la Estructura de soporte de pared LED Para un sistema de pantalla LED a medida: qué definir primero, cómo elegir el tipo de soporte adecuado y qué preparar antes de solicitar un presupuesto. Los principios aquí descritos se aplican a cualquier proyecto de pantalla LED a medida, y el proceso de diseño sigue los mismos pasos independientemente de la marca de la pantalla o el tamaño del panel. En GF-Truss, nos especializamos en el diseño estructural y la fabricación de sistemas de soporte de aluminio, ayudando a nuestros clientes a satisfacer las diferentes necesidades de las instalaciones de pantallas LED.

¿Qué incluye un sistema de pared LED personalizado?

Un completo Sistema de soporte de pared LED tiene tres partes:

1. Paneles LED: suministrados por el fabricante de su pantalla.

2. Estructura de soporte: vigas de suelo, cerchas de escalera, bases, cierres rápidos/tornillos de fijación y travesaños que sujetan los paneles. Aquí es donde entra en juego el fabricante de cerchas y andamios.

3. Instalación y montaje: ensamblaje, nivelación y comprobación de seguridad en obra.

Elegir la estructura adecuada desde el principio puede evitar costosos retrabajos y configuraciones inseguras. Nuestra guía paso a paso ¿Cómo instalar soportes de pared para luces LED? Explica cómo se ensambla todo el sistema en el lugar de trabajo.

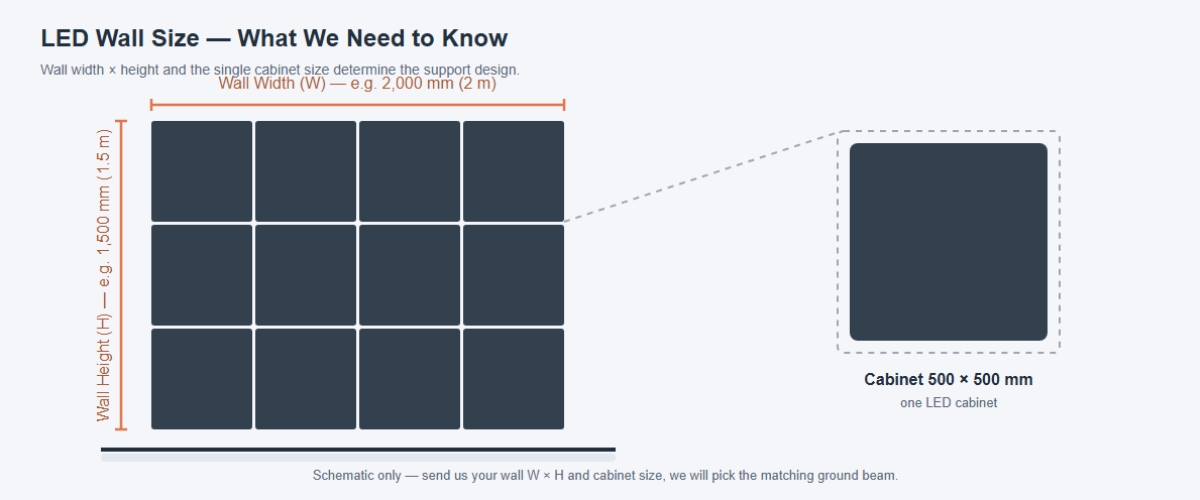

Dimensiones clave antes de diseñar el soporte

Antes de diseñar la estructura de soporte de la pared LED, necesitamos la siguiente información:

• Tamaño total de la pared: ancho y alto de la pared LED terminada (por ejemplo, 5 m × 3 m).
• Tamaño del panel/gabinete LED: la dimensión de un panel LED (por ejemplo, 500×500 mm, 500×1000 mm, 640×640 mm, 960×960 mm). El tamaño del panel LED determina qué viga de tierra debemos elegir.
• En tierra o elevado¿La pared se apoya directamente en el suelo o el borde inferior está elevado (para escenarios, pasarelas o cámaras)?
• Plano o curvo¿La pared es plana o utiliza paneles LED curvos/flexibles que requieren un sistema de soporte curvo?
• Interior o exteriorLos muros exteriores requieren un diseño que tenga en cuenta la carga del viento y el lastre; los muros interiores son principalmente una cuestión de estabilidad.
• Condiciones del sitio: nivelación del suelo, altura del techo y espacio disponible para el acceso de montaje.

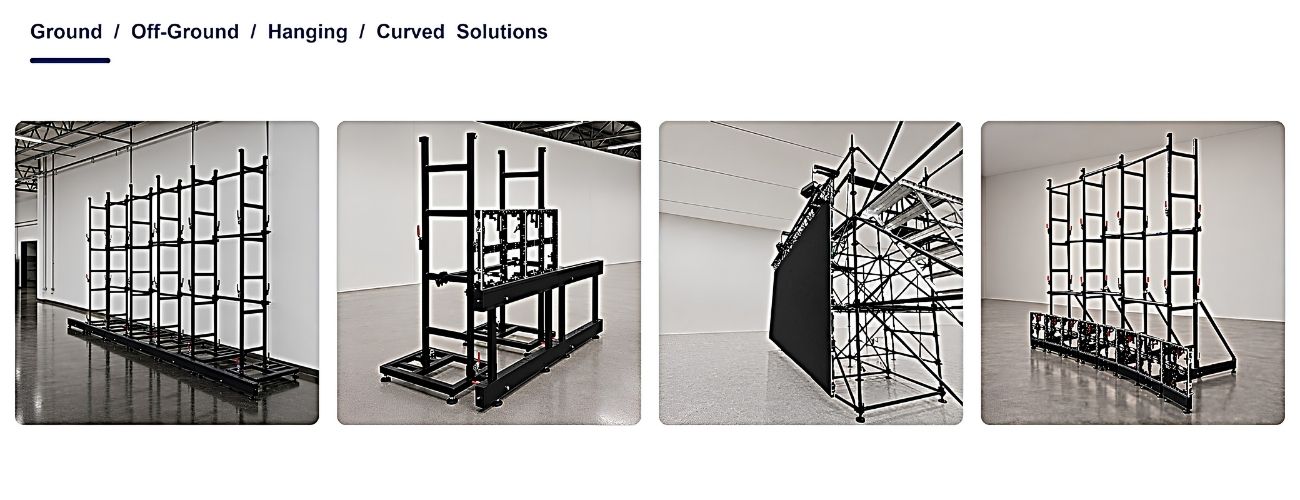

Cómo elegir el tipo de soporte de pared LED adecuado: de suelo, suspendido o elevado.

El tipo de soporte se deduce directamente de las dimensiones anteriores:

• Apoyo en tierra

Estructuras apoyadas en el suelo/apiladas Coloque la pantalla LED directamente sobre vigas de base o estructuras de soporte. Se utilizan habitualmente para eventos temporales en superficies sólidas y niveladas, especialmente cuando no es posible la suspensión del techo. Soporte de suelo para pared LED Ofrece una instalación rápida y no requiere capacidad de carga superior.

• Soporte fuera de tierra

Estructuras elevadas Elevar la pantalla LED del suelo mediante soportes verticales y sistemas de arriostramiento es fundamental. Se suele elegir para escenarios, entornos de transmisión y aplicaciones donde se requiere mayor visibilidad o un mejor aprovechamiento del espacio. En comparación con las estructuras de soporte en tierra, la estructura de elevación exige una cuidadosa consideración de la estabilidad, el diseño de las patas y el refuerzo lateral.

• Solución para colgar

Las pantallas LED colgantes se suspenden de estructuras existentes, como sistemas de truss de aluminio. Esta solución es ideal para espacios permanentes, estudios e instalaciones donde se requiere mantener el suelo libre. En estas instalaciones, se suele utilizar una viga de suspensión específica para conectar los paneles LED con la estructura de soporte.

• Paredes LED curvas

Paredes LED curvas El uso de paneles LED curvos o flexibles puede requerir diferentes soluciones de soporte según la estructura de la pantalla y las necesidades de instalación. En función de la altura de instalación y las condiciones del emplazamiento, se pueden seleccionar soportes curvos a nivel del suelo o soluciones curvas elevadas para adaptarse a diferentes configuraciones estructurales y requisitos de instalación.

Para una pared de tamaño personalizado, Nuestro artículo de resumen Sistemas de soporte de suelo para pantallas LED: Tipos, diseño y aplicaciones Explica en detalle cada tipo de soporte.

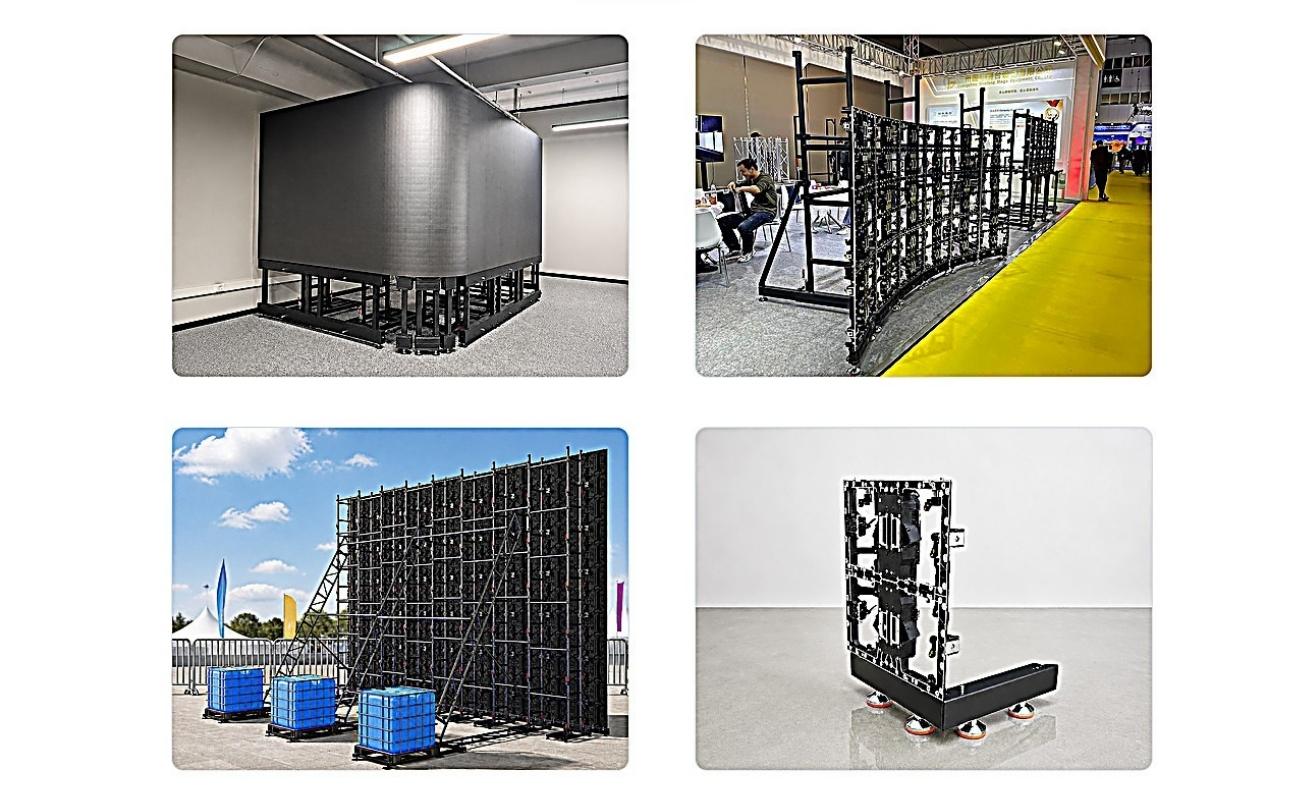

Diseño estructural para muros personalizados grandes o de formas inusuales.

Una vez elegido el tipo, comienza la ingeniería. El objetivo no es solo sostener los paneles, sino mantener la estabilidad de toda la pared bajo su propio peso, durante el montaje y durante su funcionamiento. Las siguientes consideraciones de diseño se aplican a la mayoría de los proyectos de paredes LED personalizadas.

• Altura y estabilidad

A medida que la pared se eleva, el centro de gravedad aumenta y el mismo ancho de base proporciona menos resistencia al vuelco. Cuando la altura de la pantalla alcanza los 5 metros, se recomienda una base ampliada con capacidad de lastre. Se recomienda ver la Sistema de balasto Base ampliada Soporte de suelo para videowall LED 8×6m Para la especificación de esta opción ampliada, la mayor superficie de apoyo y la posibilidad de instalar contrapesos aumentan la resistencia al vuelco de la estructura, lo cual es importante para muros altos y para muros utilizados en exteriores.

• Carga de viento para paredes exteriores

Para uso en exteriores, la carga de viento suele ser el factor determinante, ya que la fuerza que ejerce el viento sobre una pantalla alta puede superar su propio peso. Las condiciones de viento varían significativamente según la región, la estación y la exposición, por lo que el diseño debe evaluarse en función del entorno local del lugar de instalación. En la práctica, esto implica utilizar una base más ancha, añadir lastre o anclar la estructura al suelo cuando el terreno lo permita. La cantidad exacta de lastre o el método de anclaje dependen de cada emplazamiento.

• esquinas de 90 grados

Las vigas de cimentación no tienen por qué ser rectas. Se pueden cortar y angular para formar esquinas de 90 grados, lo que permite crear diseños de pared en forma de L, transiciones de esquina y pantallas que envuelven una estructura. Este es un requisito común para stands de exposiciones, lanzamientos de productos y exhibidores multifacéticos, donde la pared debe adaptarse a la forma del espacio y no al revés.

• Paneles planos y flexibles a juego

La combinación de paneles LED planos y flexibles también es posible gracias a nuestro sistema de soporte para pantallas LED. Teniendo en cuenta las diferentes características estructurales de cada tipo de panel, personalizamos los sistemas de soporte para lograr una integración perfecta y una alineación uniforme.

• Configuraciones mixtas de paneles/gabinetes LED

Nuestros sistemas de soporte para pantallas LED están diseñados para alojar paneles/gabinetes LED de 500 × 500 mm y 500 × 1000 mm, ofreciendo mayor flexibilidad para diferentes dimensiones y configuraciones de pantalla. Este diseño flexible ayuda a optimizar la disposición de las pantallas, adaptarse a los requisitos de cada proyecto y lograr una instalación más eficiente de las pantallas LED.

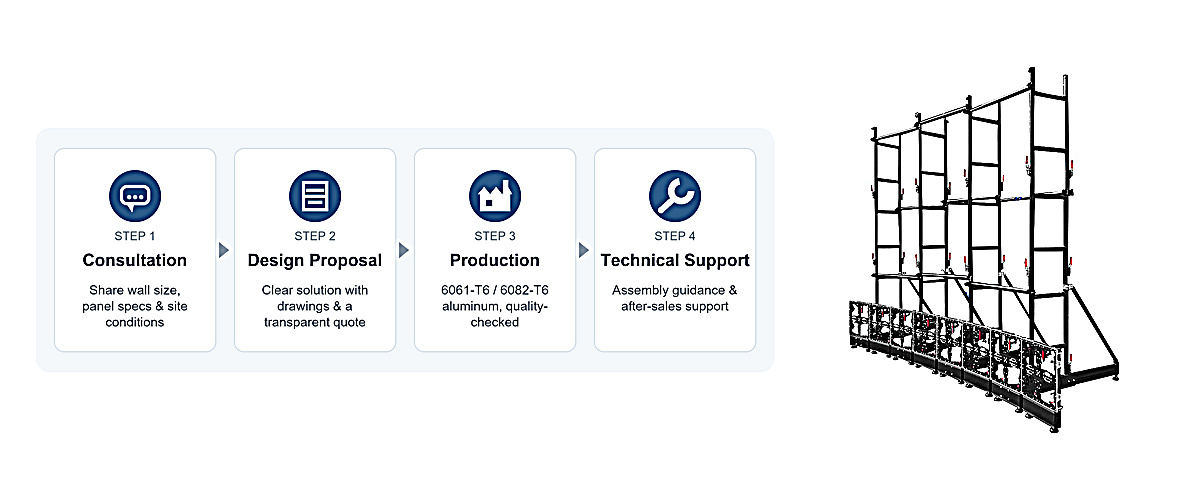

Cómo ofrecemos soluciones personalizadas de soporte para pantallas LED

Nuestro proceso de personalización está diseñado para eliminar las conjeturas:

• Consulta: usted comparte las dimensiones de su pared, las especificaciones del panel, las condiciones del sitio y la aplicación.
• Propuesta de diseño: recibirá una solución clara con planos y un presupuesto transparente.
• Producción: fabricado en nuestra fábrica con aluminio 6061-T6/6082-T6, con control de calidad antes del envío.
• Soporte técnico: guía de montaje y asistencia posventa para su instalación.

Nuestro equipo de ingeniería combina la experiencia práctica con la pericia estructural para proporcionar soluciones de soporte personalizadas que ayudan a garantizar instalaciones seguras, eficientes y fiables. Puede encontrar más información sobre nuestras soluciones personalizadas en www.gftrusses.com.

Preguntas frecuentes

P: ¿Qué altura máxima puede alcanzar el soporte de suelo para pared LED?

A: Un sistema de soporte estándar para pantallas LED alcanza hasta 5 m. Con la versión de base ampliada (Ballast System Enlarged Base LED Video Wall Ground Support), la altura puede llegar a 8 m. Para instalaciones interiores donde la estructura se puede fijar a la pared, es posible alcanzar alturas de hasta 10 m.

P: ¿Se pueden personalizar las cerraduras?

A: La conexión entre el panel y la estructura suele ser un punto de fricción, especialmente con paneles de alquiler de diferentes fabricantes. Si sus paneles tienen orificios para cierres rápidos, envíenos el plano del panel y podemos personalizar los cierres para que coincidan. Si los paneles no tienen orificios para cierres rápidos, se utilizan tornillos de fijación.

P: Soporte de suelo o estructura de soporte para LED: ¿cuál debo elegir para mi pared LED?

A: Esta elección surge con frecuencia al encargar la primera pared. El soporte de suelo es más rápido de montar y no requiere puntos de anclaje en el techo, lo que resulta ideal para alquileres y giras. Los sistemas de truss o de suspensión son más adecuados para paredes altas y recintos con puntos de anclaje estructurales. La comparación de tipos de soporte anterior explica en detalle las ventajas y desventajas de cada uno, y podemos recomendarle la configuración más adecuada para su pared.

P: ¿Qué información necesitan para un presupuesto personalizado?

A: Tamaño de la pared (ancho × alto), tamaño del panel LED, instalación en suelo/elevada, plana/curva, interior/exterior. Con estos datos, normalmente podemos ofrecer una solución preliminar y un presupuesto en un plazo de 2 días laborables. Consulte nuestra Categoría de soportes de pared LED Para ver todas las soluciones de soporte de pared LED personalizadas disponibles.
