Guía de estructuras para eventos: Cómo elegir la estructura adecuada para conciertos, ferias comerciales y eventos al aire libre.

Esta guía cubre tres aplicaciones comunes de un sistema de estructura de escenarioConciertos, ferias comerciales y eventos al aire libre. Para cada uno, explicamos cómo elegir la estructura de soporte adecuada, comparando los requisitos de carga, la configuración, la compatibilidad, las condiciones de instalación y la durabilidad.

¿Qué función cumple realmente la estructura de soporte para eventos?

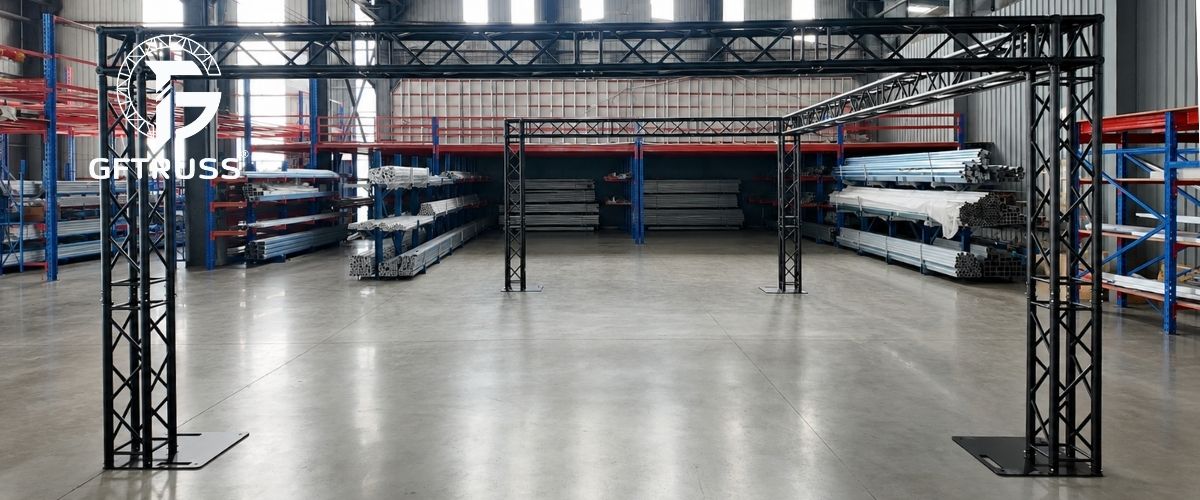

An sistema de estructura para escenario de eventos Es la estructura metálica modular que soporta de forma segura el equipo de producción sobre o alrededor del escenario. En la práctica, sostiene iluminación, altavoces, pantallas LED, pancartas y escenografía; transfiere su peso combinado a torres, soportes en el suelo o puntos de anclaje diseñados específicamente; y crea estructuras que van desde parrillas de iluminación y techos de escenario hasta stands de exposición y arcos de entrada. Gracias a que todo está elevado, el suelo permanece despejado y la visibilidad del público no se ve obstruida.

Mayoría estructura para eventos está hecho dealeación de aluminio 6082-T6 o 6061-T6. Ambos ofrecen un buen rendimiento para aplicaciones de eventos estándar. Lo que importa aún más es que también se deben considerar el espesor de la pared del tubo, el diseño de la soldadura, el tamaño de la sección transversal y la geometría del conector. Anatomía de la estructura de aluminio del escenario Esta guía explica cómo funcionan estos componentes en conjunto.

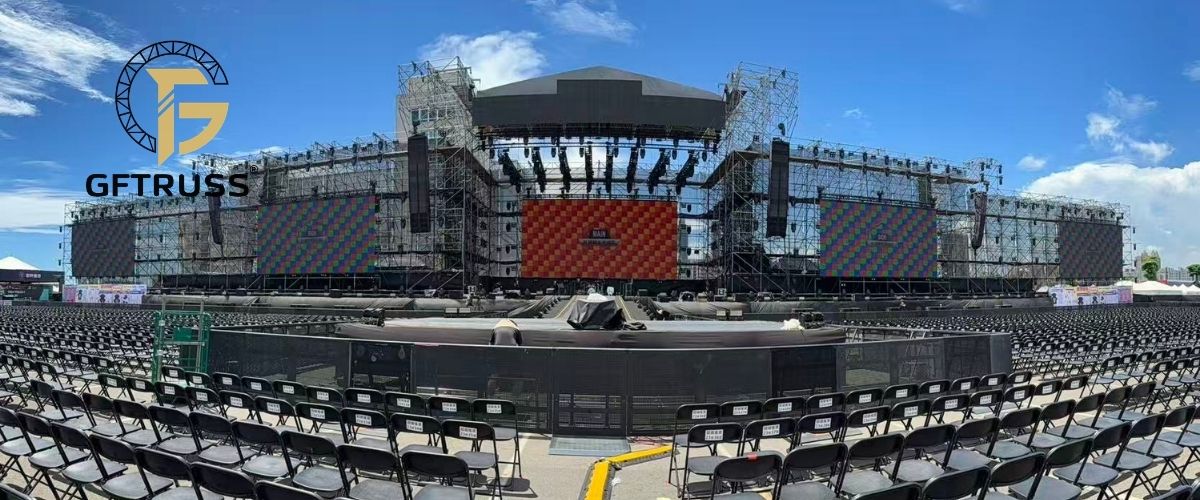

Estructura para conciertos: Alta capacidad de carga y montaje rápido.

La producción de conciertos exige mucho de las estructuras de truss. Un montaje típico de gira carga la estructura principal con una combinación de cabezas móviles, altavoces line array y paneles de visualización LED. Es habitual que una sola sección de la estructura principal soporte entre 800 kg y más de 1500 kg de equipo suspendido.

La sección transversal de la cercha debe seleccionarse de acuerdo con la configuración completa. Nuestra guía para elegir el tamaño adecuado de la estructura de iluminación Explica las diferencias prácticas entre las dimensiones comunes de las cerchas. Productos como Estructura de celosía de caja de 520x520 mm, y Cercha rectangular de 520x760 mmSuelen considerarse para estructuras de mayor tamaño. Utilizar una sección de 200 mm en este caso supone una inadecuación estructural que la mayoría de los organizadores experimentados rechazarán.

Estructuras de celosía para grandes eventos

Estas opciones de truss de mayor tamaño están diseñadas para escenarios de conciertos, soportes para pantallas LED, estructuras de techo y otras configuraciones exigentes para eventos. Comuníquese con nuestro equipo e indíquenos las dimensiones de su proyecto, la ubicación de los soportes, el peso del equipo y el entorno de instalación. Analizaremos la información de su proyecto y le ayudaremos a identificar la opción de truss más adecuada para su configuración completa.

Leer más

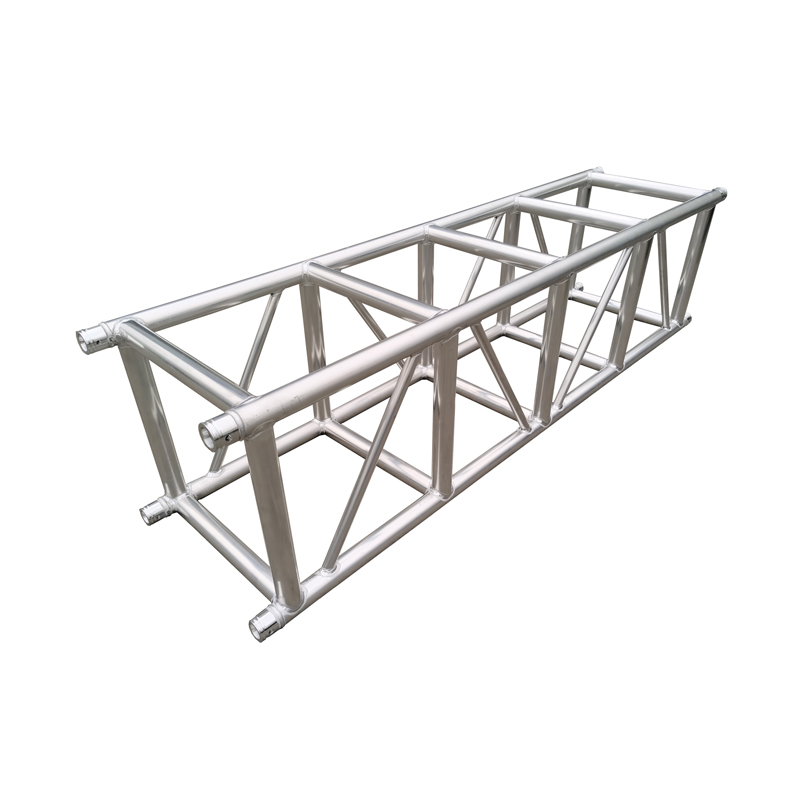

520×520 mm

Cercha de espiga

Leer más

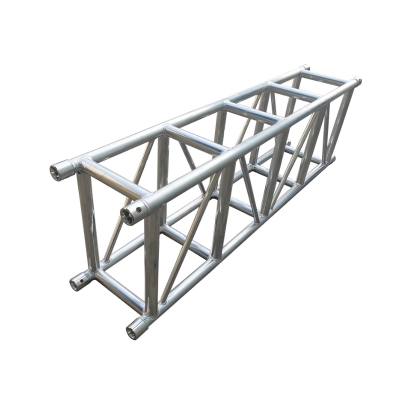

520×760 mm

Cercha de espiga

Leer más

Para las giras de conciertos, contar con equipos eficientes y reutilizables es fundamental. Los sistemas de armazón deben soportar montajes, transportes y desmontajes frecuentes sin perder integridad estructural ni precisión en las conexiones. Los materiales duraderos, los componentes estandarizados y los herrajes de conexión reemplazables pueden prolongar su vida útil. La inspección periódica sigue siendo esencial para detectar deformaciones, grietas, desgaste excesivo o conectores dañados antes de cada instalación.

Las pantallas LED pueden soportar cargas considerablemente mayores de las que los compradores esperan inicialmente. Por ejemplo, una pantalla de 3,5 m x 2 m puede pesar 230 kg o más. La posición de la carga es igualmente importante, ya que las cargas concentradas afectan al momento flector, la fuerza cortante, la capacidad de conexión y la deflexión de la estructura. Por lo tanto, el tamaño de la estructura y la luz admisible deben determinarse utilizando los datos de carga del fabricante. Para instalaciones o configuraciones complejas no contempladas directamente en los datos del fabricante, el diseño estructural completo debe ser verificado por una consultora de ingeniería especializada en sistemas de estructuras y estructuras temporales para eventos.

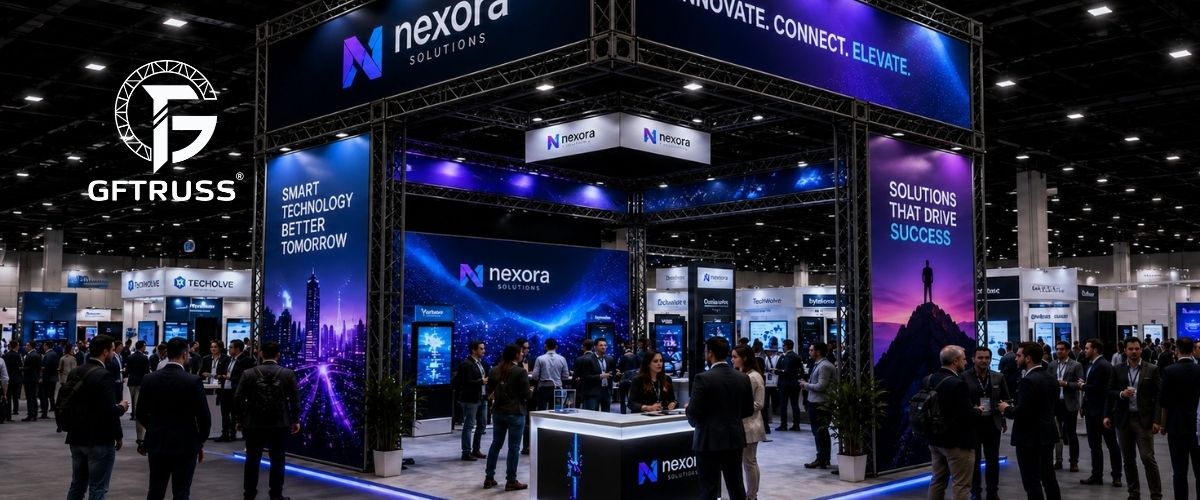

Estructuras para ferias comerciales: modularidad, compatibilidad y montaje eficiente.

Los requisitos en una feria comercial son prácticamente opuestos a los de un montaje para conciertos. Las cargas útiles son más ligeras, pero el sistema debe reconfigurarse de manera eficiente en stands de distintos tamaños, desde un espacio lineal de 3x3 m hasta una isla de exhibición de 10x10 m. El montaje suele realizarse por equipos pequeños, a veces sin personal especializado en montaje, lo que implica que el proceso de ensamblaje debe ser realmente sencillo.

Una estructura cuadrada de 290 x 290 mm cubre las necesidades estructurales de la mayoría de las ferias comerciales. Es lo suficientemente ligera como para ser manipulada por dos personas y lo suficientemente resistente como para soportar pancartas de tela, luminarias LED, focos para productos y pequeñas pantallas de monitor.

La cuestión más importante para los entornos de exposición es la compatibilidad del sistema de conectores y accesorios. Un sistema de truss modular, donde cada esquina y bloque de manguito proviene del mismo fabricante, permite una construcción reutilizable en cada ocasión. El problema surge al comprar los trusss principales de un proveedor y adquirir los accesorios en otro. Las tolerancias de los acopladores y los diámetros exteriores de los tubos varían entre fabricantes. Cuando las piezas no encajan correctamente, la estructura ensamblada soporta la carga de forma desigual y la alineación visual se ve afectada.

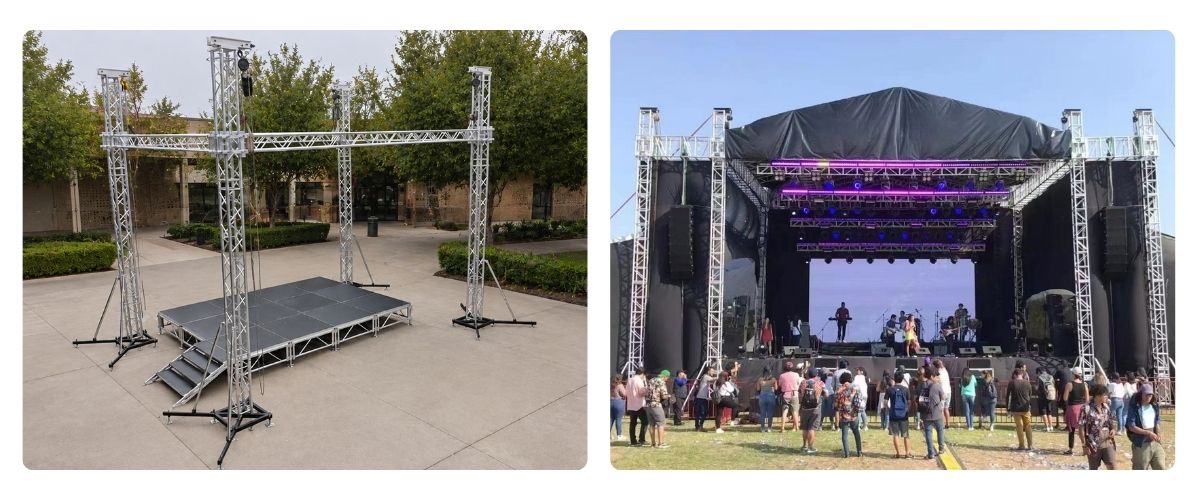

Estructuras para eventos al aire libre: Consideraciones sobre el viento y la estabilidad.

Las estructuras de truss para eventos al aire libre se ven afectadas por el viento, especialmente cuando se les añaden pancartas, pantallas LED y lonas. Estos elementos aumentan la carga de viento y pueden afectar la estabilidad de la estructura en su conjunto.

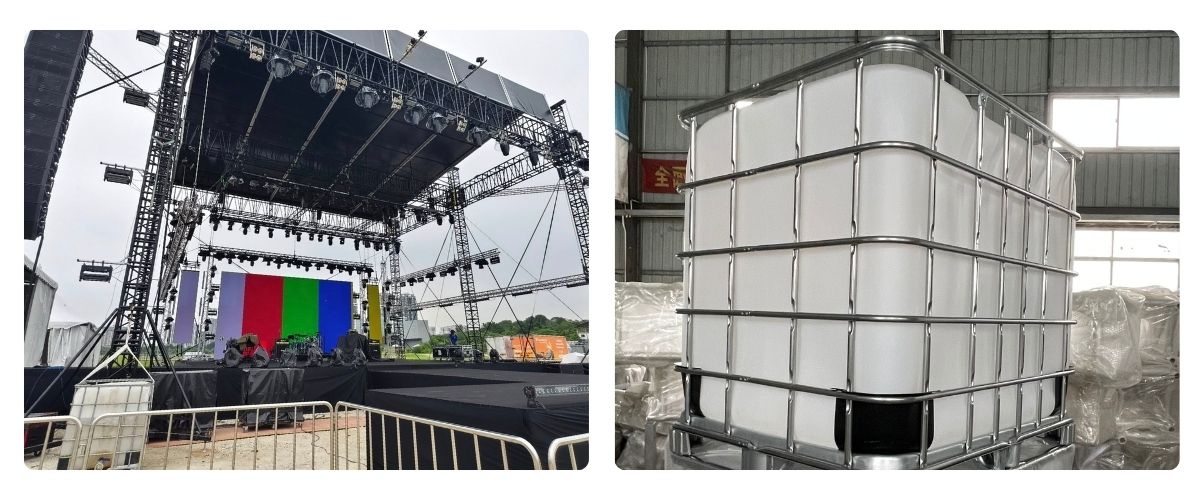

Para lograr estabilidad en exteriores, puede ser necesario el uso de estabilizadores, cables de acero, lastre, anclajes al suelo o una combinación de estos métodos. La disposición adecuada depende de la estructura completa y de las condiciones específicas del terreno. Los tanques de lastre llenos de agua pueden ser prácticos cuando no se permite la perforación del suelo, pero es fundamental verificar su peso, ubicación, fijación y superficie de apoyo. El lastre mejora la estabilidad general, pero no aumenta la capacidad estructural de la cercha en sí.

Antes de la instalación, un ingeniero estructural cualificado con experiencia en estructuras temporales para eventos debe evaluar la configuración completa. Esta evaluación debe incluir la disposición de la estructura, el equipo soportado, las pancartas o pantallas instaladas, el método de estabilización, las condiciones del terreno y las condiciones climáticas previstas. El proveedor de la estructura puede facilitar las especificaciones del producto y los datos de carga disponibles, mientras que el ingeniero del proyecto debe confirmar si la estructura completa es adecuada para la aplicación exterior prevista.

Antes de comprar: Aplicación, compatibilidad con el sistema y soporte a largo plazo.

La elección de una estructura de truss para eventos debe comenzar con la aplicación prevista, más que con el tamaño exterior o el precio de compra. Los sistemas de iluminación para conciertos, los stands de exposiciones, los soportes para pantallas LED, las estructuras de entrada y las instalaciones exteriores imponen diferentes exigencias a un sistema de truss. Antes de solicitar un presupuesto, defina cómo se utilizará la estructura, la luz aproximada, la disposición de los soportes, el equipo que se instalará y si la estructura se instalará en interiores o exteriores.

⬤ Comience con la configuración completa.

Una sección de cercha no puede evaluarse de forma aislada de la estructura en la que se utilizará. La luz, la posición de los apoyos, la ubicación de la carga, las esquinas, las torres, los bloques de anclaje y los equipos suspendidos influyen en la configuración final. Se espera que se proporcione al proveedor la mayor cantidad de información posible sobre el proyecto. Esto debe incluir las dimensiones previstas, los tipos de equipos, los pesos aproximados de los equipos y el entorno de instalación.

⬤ Mantén los componentes dentro de un sistema compatible.

Las secciones de celosía con dimensiones externas similares no son automáticamente intercambiables. Los diámetros de las cuerdas, las dimensiones de las espigas, la geometría de los pasadores, las tolerancias de los conectores y la disposición de los arriostramientos pueden variar entre los diferentes sistemas de productos.

Por lo tanto, las secciones de la cercha, las esquinas, las bases, los bloques de manguito, las espigas y los pasadores deben provenir de un sistema compatible confirmado. Un conector que encaja físicamente no garantiza necesariamente el rendimiento estructural previsto. No se deben combinar componentes de diferentes fabricantes a menos que se fabriquen con una correspondencia exacta, uno a uno, según los planos de diseño.

Utilizar un sistema uniforme también facilita futuras ampliaciones. Es más probable que las piezas adicionales, como las esquinas, los conectores y los componentes de la torre, se alineen correctamente cuando pertenecen a la misma serie de productos.

⬤ Confirme la información disponible del producto.

Antes de realizar el pedido, confirme las especificaciones del producto disponibles para la estructura seleccionada. La información relevante puede incluir el número de modelo, la sección transversal, las dimensiones generales, las dimensiones de los tubos, la aleación de aluminio, el peso unitario, el tipo de conexión, el acabado superficial y los herrajes de conexión recomendados.

⬤ Considere el uso a largo plazo

Un sistema de armazón reutilizable depende de la disponibilidad continua de piezas compatibles. Pregunte si seguirán disponibles los espigos, pasadores, clips en R, esquinas, bases y demás accesorios de repuesto. No utilice herrajes de conexión genéricos como sustituto solo porque parezcan compatibles.

Antes de la compra, también se deben considerar el almacenamiento, el transporte y la inspección. La manipulación repetida puede provocar abolladuras, deformaciones, desgaste de los conectores o daños en las soldaduras. Se recomienda revisar los componentes periódicamente y dejar de usar cualquier sección dañada.

¿Necesitas ayuda para planificar la configuración de la estructura de soporte para tu evento?

Comparta con GF-Truss la aplicación prevista, las dimensiones generales, la disposición de los soportes, el peso aproximado de los equipos y el entorno de instalación. Nuestro equipo revisará la información proporcionada, identificará las opciones de productos compatibles y preparará un presupuesto para su proyecto.

Analice sus requisitos de estructura

Preguntas frecuentes

P: ¿Qué información debo proporcionar antes de solicitar un presupuesto para una estructura de celosía?

A: Por favor, indique la aplicación prevista, las dimensiones generales de la estructura, la disposición de los soportes, el peso aproximado de los equipos y el entorno de instalación. Esta información nos ayuda a proporcionarle la estructura de celosía de aluminio compatible.

P: ¿Una cercha más grande siempre tiene mayor capacidad de carga?

R: No necesariamente. La sección transversal externa es solo una parte del diseño de la cercha. Las dimensiones de los tubos, la disposición de los arriostramientos, el tipo de aleación, el diseño de las soldaduras, el sistema de conexión, la luz y la distribución de la carga influyen en su capacidad. Es más fiable evaluar cada producto en función del modelo y la configuración específicos, en lugar de asumir que una mayor dimensión implica mayor resistencia.

P: ¿Cómo se debe inspeccionar la estructura de soporte para eventos?

A: El mantenimiento adecuado de las cerchas incluye inspecciones antes de la instalación y después del desmontaje. Cada inspección debe abarcar la rectitud general, las cuerdas principales, los arriostramientos, las soldaduras, las espigas, los pasadores y las grapas, prestando especial atención a las abolladuras, grietas, torsiones, corrosión y desgaste excesivo.

P: ¿Cuánto dura una estructura de aluminio para eventos?

A: Las cerchas de aluminio no tienen una vida útil fija. Su estado depende del historial de carga, manipulación, transporte, almacenamiento, entorno y calidad de la inspección. El uso regular por sí solo no determina cuándo debe desecharse una sección. Los componentes con grietas, deformaciones, soldaduras dañadas o desgaste excesivo de los conectores requieren una evaluación profesional.
