¿Qué es un sistema de estructura de escenario y cómo funciona?

¿Por qué es importante la estructura del escenario?

La estructura de truss es un armazón ligero compuesto por tubos metálicos conectados que forman figuras triangulares estables. Se utiliza en conciertos, exposiciones y teatros para soportar luces, altavoces y elementos decorativos. Su importancia radica en su rápido montaje y desmontaje, lo que brinda mayor flexibilidad a los diseñadores y, además, reduce costos y peso.

Además, ofrece una gran resistencia al viento y durabilidad. Esto permite a los organizadores de eventos cubrir grandes espacios con menos materiales, mejorando tanto el atractivo visual como la seguridad de las actuaciones dinámicas.

¿Qué es un sistema de armazón de escenario?

Las estructuras de truss para escenarios son como Lego para eventos: tubos de aluminio ligeros que se ensamblan para formar estructuras a prueba de bombas, ideales para colgar luces, altavoces y pancartas en lo alto. Ofrecen ese toque profesional de "wow" sin riesgo de accidentes.

Una perspectiva innovadora que otros pasan por alto: En comparación con las voluminosas estructuras de hierro, las estructuras de aluminio para escenarios aumentan la velocidad de montaje considerablemente. Desde un telón de fondo de 3 m para bodas hasta un escenario principal de 30 m para festivales o formas extravagantes para exposiciones, se adaptan a cualquier necesidad. Simplemente elige las dimensiones que mejor se ajusten a tu espacio, conecta las secciones extremo con extremo con clavijas o tornillos, y tendrás listo un robusto "castillo aéreo".

Tipos de estructuras de escenario

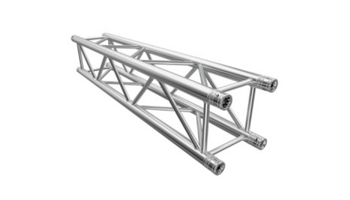

Cercha de caja (cercha cuadrada)

Este robusto andamio encabeza las listas de popularidad por una buena razón. Sus cuatro cables principales proporcionan estabilidad desde cualquier ángulo, lo que le permite manejar cargas pesadas y montajes complejos con facilidad. Los organizadores de eventos lo adoran para grandes reuniones donde cada minuto cuenta, como festivales o conferencias que requieren un montaje rápido sin comprometer la seguridad.

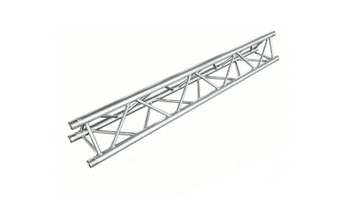

Estructura triangular

Construida con tres vigas principales en forma triangular, esta opción resulta más ligera y fácil de mover. Además, es una alternativa inteligente y económica para cargas moderadas cuando se requiere una estructura clara y visible. Es frecuente verla en escaparates, vestíbulos o instalaciones decorativas donde la apariencia es tan importante como la funcionalidad.

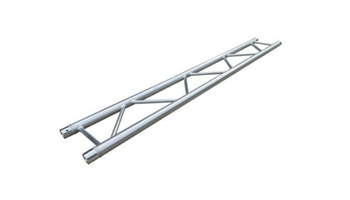

Estructura de celosía tipo escalera

Con solo dos cuerdas paralelas que recuerdan a los peldaños de una escalera, este diseño prioriza la portabilidad y la facilidad de manejo. Es ideal para tareas ligeras, como sostener pancartas o techos junto con otras estructuras. En lugar de utilizarse de forma independiente, destaca en instalaciones temporales de decoración o señalización que no requieren una gran resistencia estructural.

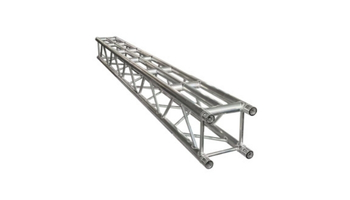

Estructura de celosía de 5 cuerdas

Agregar un cable adicional aumenta su resistencia a la torsión y rigidez bajo cargas desiguales. Esto lo hace sólido y confiable para iluminación pesada o pantallas de video, perfecto para techos complejos y escenarios exigentes donde la estabilidad es fundamental.

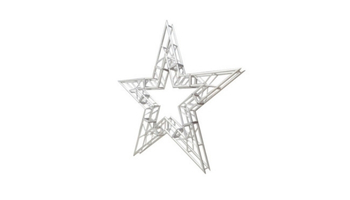

Estructuras especiales (en forma de corazón, circulares, en forma de estrella)

Estas estructuras destacan por su estilo artístico, transformando los escenarios en puntos focales llamativos sin priorizar la fuerza bruta. Sus formas únicas atraen la atención y realzan el ambiente. Presentan un reto particular durante la instalación, requiriendo especial cuidado para lograr una alineación perfecta.



Componentes clave de un sistema de estructura de escenario

Imagina la estructura de un escenario como un esqueleto humano. Cada parte tiene una función específica para mantener todo en pie bajo presión.

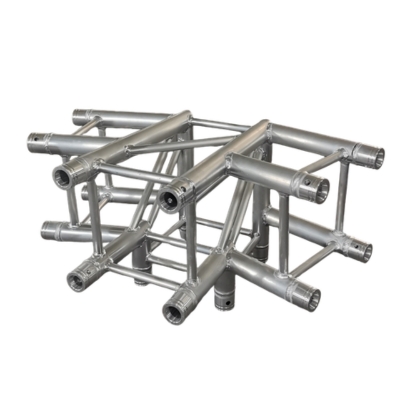

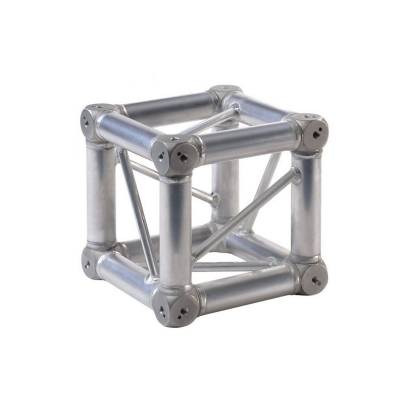

• Esquinas de caja y esquinas de armadura

Estas piezas conectan secciones cuadradas de la estructura en ángulos precisos. Las esquinas de caja crean plataformas de 90 grados para bases estables. Las esquinas de la estructura conectan segmentos de la estructura en diversos ángulos y direcciones, actuando como nodos estructurales cruciales. Existen diferentes tipos de esquinas, como las de 2 vías (45°, 60° y 90°), de 3 vías, de 4 vías y de 5 vías.

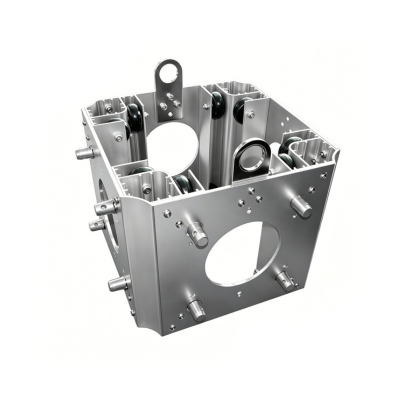

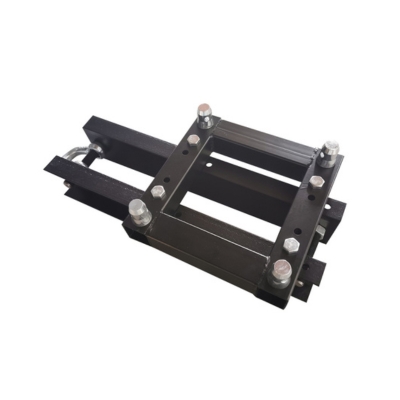

• Secciones superiores y bloques de manga

Las secciones superiores proporcionan un montaje estable y seguro para el izaje y el aparejo. Los bloques de manguito conectan los pilares de la celosía con las vigas de la misma. Permiten que las vigas de la celosía se deslicen hacia arriba y hacia abajo para un ajuste de altura libre.

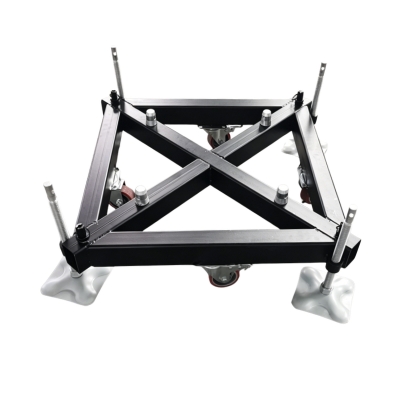

• Bases

Estas robustas patas fijan todo al suelo. Su diseño ancho evita que se vuelque en suelos lisos o césped. La mayoría incluye soportes para sacos de arena que proporcionan estabilidad adicional rápidamente. También se pueden añadir estabilizadores para mayor soporte en terrenos irregulares.

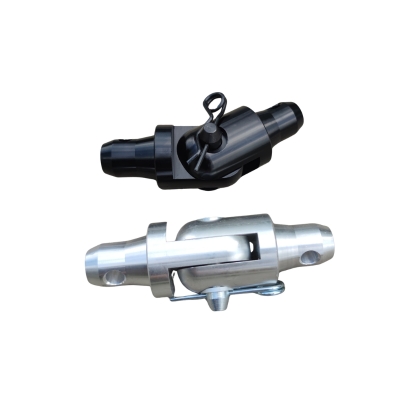

• Bisagras

Las bisagras facilitan y agilizan el montaje vertical de los pilares de la cercha. Conectan los montantes de forma eficiente, permitiendo que la estructura se eleve sin problemas y sin pasos complicados.

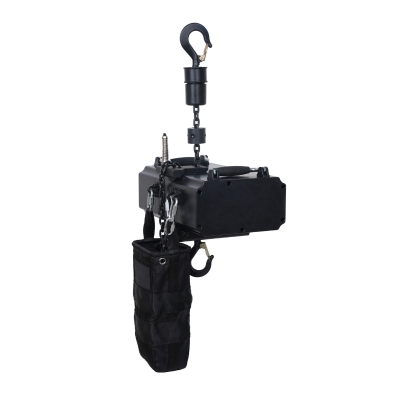

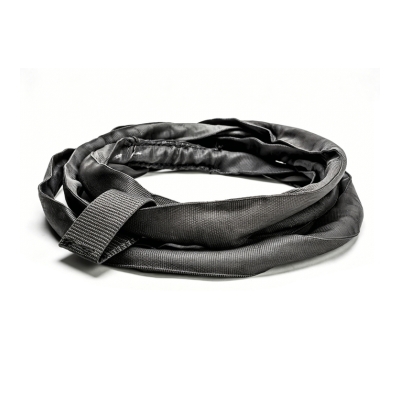

• Polipastos y eslingas de polipasto

Los polipastos elevan sin esfuerzo las pesadas cerchas hasta el techo. Las eslingas garantizan una conexión segura entre el polipasto y la cercha. Se enrollan alrededor de los cordones de la cercha (en los nodos) para crear puntos de fijación seguros para los grilletes y los ganchos del polipasto.

Esquinas de la caja	Esquinas de la cercha	Secciones superiores	Bloques de manga
Bases	Bisagras	Polipastos	Eslingas

¿Cómo funciona un sistema de armazón de escenario?

Un sistema de armazón de escenario puede parecer complejo, pero en realidad funciona según tres ideas muy claras: cómo se construye, cómo soporta el peso y cómo se utiliza en el lugar del evento. Dividirlo en estas partes facilita mucho su comprensión.

1. Cómo se ensambla (Estructura)

• Secciones modulares

Los sistemas de estructuras de escenario se componen de secciones estándar (normalmente de 1 m, 2 m, 3 m, etc.), que se pueden combinar libremente según las dimensiones necesarias. Esto confiere al sistema una gran flexibilidad.

• Métodos de conexión sencillos

Las secciones se conectan mediante pasadores, pernos o espigas. Si no está seguro de qué método de conexión se adapta mejor a su instalación, le resultará útil comparar con más detalle cómo elegir la estructura de aluminio adecuada: espiga vs. perno. Estas conexiones están diseñadas para ser rápidas y seguras, de modo que los operarios puedan trabajar de forma eficiente sin comprometer la seguridad.

• Diferentes métodos de ensamblaje

Para instalaciones pequeñas, la estructura suele construirse en el suelo y luego se eleva. Para sistemas más grandes, se ensambla paso a paso en su posición final. Esta flexibilidad permite adaptarse a diferentes condiciones del terreno.

• Lógica de estructura predecible

Gracias a sus tamaños y conexiones estandarizados, los trabajadores pueden averiguar rápidamente cómo construir la estructura, incluso en un lugar nuevo.

Para que esto sea más fácil de entender, aquí les mostramos brevemente cómo se ensambla en la práctica un sistema de estructura de escenario:

2. Cómo soporta la carga (Seguridad)

• Distribución de carga

La carga difícilmente recae sobre un solo punto. En cambio, la estructura del escenario distribuye el peso de las luces, los altavoces o las pantallas LED por toda la estructura.

• La forma estructural importa

La forma de las cerchas también desempeña un papel fundamental. Los diseños en forma de caja son especialmente eficaces para resistir la flexión y la torsión. Por ello, las cerchas de escenario se mantienen estables incluso al soportar equipos pesados.

• Ligero pero resistente

El aluminio hace que las cerchas sean ligeras y portátiles, pero una vez ensambladas, toda la estructura adquiere una rigidez y fiabilidad impresionantes.

• Cargas equilibradas frente a cargas desequilibradas

Una distribución uniforme del peso mantiene la estabilidad del sistema. Si las cargas son desiguales, el rendimiento puede verse afectado. Por eso es importante planificar la disposición.

3. Cómo funciona en el sitio (Uso)

• Montaje de equipos

Las luces, los altavoces y los paneles LED se fijan mediante abrazaderas, soportes o sistemas de montaje. La estructura del escenario proporciona posiciones despejadas para la instalación.

• Adaptable a diferentes entornos

Una de las ventajas de un buen sistema de estructura para escenarios es su adaptabilidad. Los mismos componentes se pueden reconfigurar para adaptarse a exposiciones, conciertos, festivales al aire libre o eventos en interiores, simplemente cambiando la configuración.

• Mejora el flujo de trabajo

La estructura del escenario no solo sirve para sostener las cosas, sino que también ayuda a organizar todo el montaje. Los equipos pueden ver claramente dónde va cada cosa, lo que reduce la confusión y ahorra tiempo.

Cómo elegir el sistema de cerchas adecuado para diferentes necesidades

Elegir el sistema de cerchas adecuado implica más que simplemente seleccionar un producto. Se trata de garantizar que todo funcione correctamente en la obra. En lugar de centrarse únicamente en el costo o las especificaciones técnicas, piense en cómo se utilizará la cercha.

1. Escenario de uso (Empiece por para qué lo necesita)

Este es el primer paso y el más importante. Debes comprender claramente tu aplicación:

• ¿Para representaciones escénicas o sistemas de iluminación, o más bien para stands de exposiciones y marcos decorativos?
• ¿En interiores o en exteriores?
• ¿Una instalación única o diseñada para alquileres y giras repetidas?

Por ejemplo, los eventos al aire libre suelen requerir estructuras más resistentes y estables debido al viento y a factores ambientales. En cambio, en las exposiciones se prioriza la estética, los diseños ligeros y el montaje rápido. Empezar con el diseño adecuado ayuda a evitar sobredimensionar la estructura o subestimar las necesidades.

2. Requisitos de carga (no más grandes, sino más adecuados)

Muchos principiantes asumen que “más fuerte es mejor”, pero eso no siempre es cierto. En cambio, se espera que pienses en:

• ¿Qué equipos planeas instalar (iluminación, altavoces, pantallas LED)?
• El peso total de todos los equipos
• Ya sea que la carga esté distribuida uniformemente o concentrada en ciertas áreas.

Un sistema de armazón funciona mejor cuando la carga está bien distribuida. Si la mayor parte del peso se concentra en un lado, como en el caso de una pantalla LED, es posible que necesite una estructura más robusta. El objetivo es elegir una estructura segura y estable para su instalación, no solo la que tenga la mayor capacidad de carga sobre el papel.

3. Tipo de armazón (el ajuste importa más que el precio)

• Los distintos diseños de cerchas cumplen diferentes funciones, y conocer las diferencias te ahorrará muchos problemas.
• Estructura de celosía tipo caja: Fuerte y estable. Es la opción preferida para la mayoría de los montajes de escenarios y eventos, ya que distribuye el peso de manera uniforme.
• Estructura triangular: más ligera y asequible. Ideal para estructuras pequeñas o aplicaciones decorativas con cargas ligeras.
• Estructura tipo escalera: Ideal para uso ligero o como pieza de soporte para conectar otras secciones.
• Estructura de celosía de 5 cuerdas: Diseñada para resistir la torsión. Si su instalación implica ángulos complejos o cargas pesadas, esta le brindará mayor tranquilidad.

La idea clave es simple:

La estructura adecuada ahorra tiempo y esfuerzo, mientras que una elección incorrecta puede dificultar la instalación y hacerla menos eficiente.

4. Compatibilidad y escalabilidad (Piensa más allá de un solo proyecto)

Si desea utilizar el mismo sistema de estructura de escenario para más de un proyecto, y no solo para un evento, debe tener en cuenta la compatibilidad. A continuación, le presentamos algunos aspectos a considerar antes de tomar una decisión:

• ¿Las dimensiones de las cerchas son estándar, de modo que se puedan añadir secciones o intercambiar piezas fácilmente más adelante?
• ¿Será compatible con otros sistemas de estructuras de escenario o equipos que ya tenga?
• ¿Se puede reconfigurar en diferentes configuraciones, como sistemas de techo o estructuras personalizadas?

A largo plazo, un buen sistema de armazón debe ser lo suficientemente flexible como para evolucionar contigo. No querrás algo que solo funcione para una configuración. Lo ideal es que se adapte a diferentes proyectos sin obligarte a empezar de cero cada vez.

¿Qué sucede si eliges la estructura de soporte equivocada?

1. Es posible que esté excediendo los límites de carga seguros sin darse cuenta.

Se cuelgan luces, altavoces y una pantalla LED. Cada elemento parece ligero por sí solo, pero combinados pueden superar fácilmente el límite de la estructura. Al principio, la instalación parece estable, lo que da una falsa sensación de seguridad. Sin embargo, sobrepasar el límite ejerce presión sobre las juntas y la estructura con el tiempo. Peor aún, cualquier viento o movimiento externo aumenta esos riesgos.

2. Aumentan los riesgos para la estabilidad y la seguridad.

La estabilidad y la seguridad suelen verse comprometidas cuando una cercha no cumple con su función prevista. Estos problemas pueden no ser evidentes durante la instalación, pero generalmente se manifiestan posteriormente durante el funcionamiento. La integridad estructural puede fallar debido a factores como la distribución desigual de la carga, las fuerzas del viento o el movimiento de la maquinaria.

3. Los pequeños problemas se convierten en grandes costes.

Lo que comienza como una pequeña discrepancia puede convertirse fácilmente en problemas mayores a largo plazo. Es posible que tengas que dedicar tiempo extra a ajustar la configuración, solucionar problemas de estabilidad o reemplazar piezas antes de lo previsto. Todo esto incrementa los costos de mano de obra y mantenimiento.

Estos pequeños problemas se acumulan con el tiempo. Una estructura de escenario inadecuada puede ocasionar más reparaciones, una menor vida útil del equipo y un rendimiento general menos fiable, lo que significa que terminarás gastando más dinero del que habrías gastado si hubieras elegido el sistema correcto desde el principio.

¡Encontremos el sistema de estructura de escenario adecuado para usted!

Un buen punto de partida es considerar la carga total que planeas colgar, en lugar de pensar en cada pieza de equipo por separado. También es útil tener en cuenta si la instalación será en interiores o exteriores, y si es para un evento único o algo que usarás repetidamente.

Asegúrese de que el sistema de celosía cumpla con las certificaciones reconocidas, como TÜV SÜD, y no omita los cálculos de carga adecuados. Si desea comprender por qué las normas de certificación son importantes en aplicaciones reales, puede obtener más información sobre la importancia de la certificación EN 1090-3 en estructuras de celosía y escenarios de aluminio.

Para elegir el mejor tipo:

• En estructuras pesadas, opte por una estructura de celosía tipo caja.
• Elige la opción triangular para pantallas más claras.
• Adquirir de un fabricante de confianza.

Si desea ver cómo se unen los diferentes sistemas de armazón en proyectos realesResulta útil observar las configuraciones reales en diferentes aplicaciones.
