Solución de soporte de suelo LED de base extendida para pantallas altas

¿Qué es un soporte de tierra LED de base agrandada?

El Soporte de suelo de pared LED con base ampliadaEs un sistema mejorado de instalación en tierra, desarrollado para la instalación de soportes de tierra para pantallas LED de gran tamaño y gran altura. En comparación con la estructura de base tradicional, el sistema adopta un diseño de base más amplio y alargado, soporte de arriostramiento reforzado y una estructura modular. Ofrece mayor estabilidad, seguridad y facilidad de instalación en obra para pantallas grandes de más de 6 m de altura.

Esta solución es especialmente adecuada para condiciones de instalación con requisitos de estabilidad y seguridad, como escenarios al aire libre de gran escala, pantallas principales deportivas y pantallas de visualización comerciales.

¿Por qué se necesita una nueva solución de soporte terrestre para pantallas LED de gran altura?

La pantalla en sí ya no es un factor limitante, sino que el soporte estructural se ha convertido en la clave del éxito o el fracaso del proyecto. Especialmente en instalaciones sobre el terreno, cuando la altura de la pantalla supera los 6 m, la industria suele encontrarse con los siguientes problemas estructurales:

1. Presión de seguridad estructural ejercida por el muro pantalla alto

Cuanto mayor sea la altura de la pantalla, mayor será el momento flector y la fuerza lateral que soporta la estructura. En entornos exteriores o semiabiertos, la carga del viento se convierte en una variable crucial. Si la estabilidad de la estructura de soporte es insuficiente, se producirán vibraciones estructurales en casos leves, lo que afectará el efecto de la pantalla LED. En casos graves, existen riesgos evidentes para la seguridad.

2. Limitaciones del apoyo terrestre tradicional

Los soportes de suelo convencionales se basan principalmente en diseños de pantallas pequeñas y medianas. El tamaño de la base es limitado, lo que reduce la superficie de carga efectiva. Para aplicaciones de pantallas LED de gran altura, la estabilidad suele incrementarse añadiendo contrapesos temporales. Sin embargo, la reducida superficie de la base limita su eficacia antivuelco.

3. El contrapeso carece de un estándar unificado

Muchos clientes solo pueden colocar contrapesos temporalmente según la situación en la obra. La ubicación y la cantidad a colocar suelen depender de la experiencia. Debido a la falta de una lógica estructural clara, es difícil garantizar el efecto del contrapeso y no se puede evaluar la estabilidad estructural con antelación. Este método no solo aumenta el tiempo de ajuste en obra, sino que también dificulta la creación de un plan de instalación seguro y reutilizable.

Por lo tanto, cada vez resulta más difícil que el sistema tradicional satisfaga las necesidades reales de los proyectos de gran altura en términos de estabilidad, eficiencia de construcción y seguridad. En este contexto, el mercado necesita una solución de soporte especialmente diseñada para instalaciones de gran altura sobre el terreno, con una estructura clara y un rendimiento controlable.

Es en este contexto industrial que el mercado necesita con urgencia una solución de soporte especialmente diseñada para instalaciones en suelos de gran altura, con una lógica estructural clara y una estabilidad controlable.

¿Cómo damos una solución?

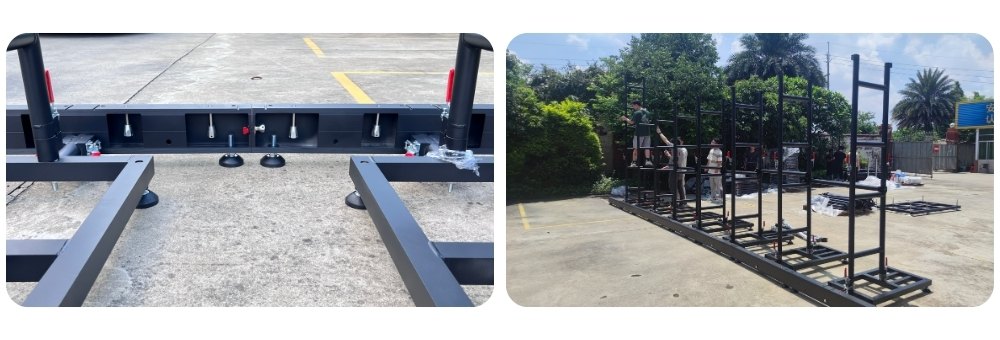

1. Agrandar la base

En el escenario de instalación terrestre de una pantalla LED a gran altitud, la estructura de la base es la base clave para determinar la seguridad general.

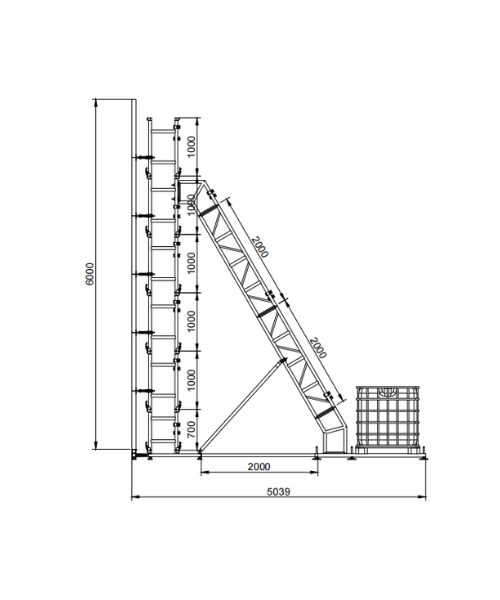

Gracias a la extensión de la base, el área de fuerza efectiva en la parte inferior de la estructura aumenta significativamente, lo que mejora la estabilidad de la distribución del centro de gravedad. Al soportar el peso propio, la carga del viento y otras fuerzas externas de la pantalla, la base proporciona un soporte de reacción más resistente, reduciendo así eficazmente el riesgo de vuelco de la estructura de pantalla alta bajo fuerzas laterales.

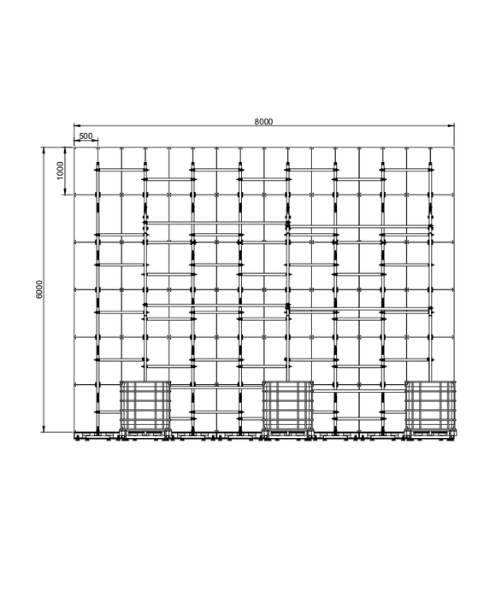

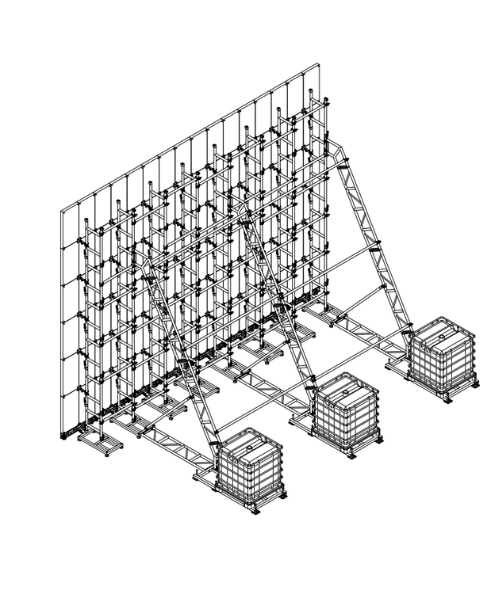

Al mismo tiempo, el diseño de base ampliada proporciona una base clara para el esquema de contrapesos en obra. A diferencia del método tradicional de limitar el espacio de la base y apilar los contrapesos a voluntad, este soporte de suelo para pared LED permite colocar razonablemente el tanque de agua u otros contrapesos grandes según la altura del proyecto, el tamaño de la pantalla y las condiciones ambientales, de modo que la posición del contrapeso se ajuste a la trayectoria de la fuerza estructural.

2. Actualización y optimización basada en el sistema de soporte de suelo de pared LED maduro

El soporte de pared LED con base ampliada no se desarrolló desde cero, sino que se trata de una mejora estructural y una optimización del rendimiento sobre la base del sistema de soporte de pared LED maduro de GF-Truss.

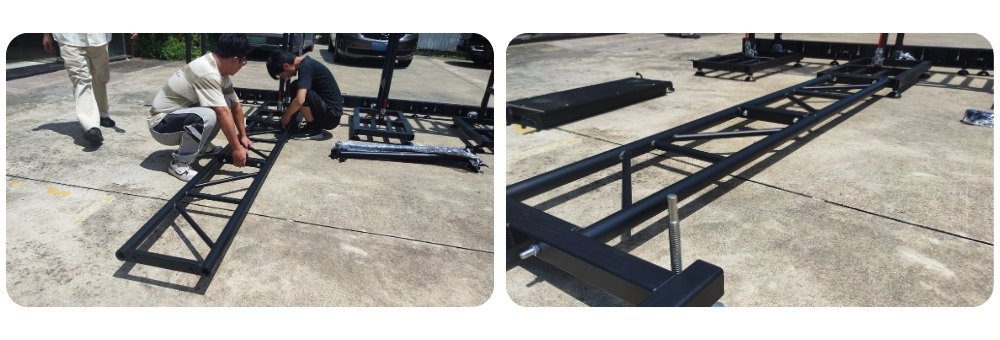

Gracias a la experiencia de GF-Truss en el diseño y la fabricación de cerchas de aleación de aluminio, el sistema de pared LED con base ampliada integra un soporte de cercha de escalera de mayor resistencia y consistencia, basado en la estructura original. En el refuerzo estructural, el sistema utiliza cerchas de escalera como componente principal de soporte para formar un sistema de soporte estable con el soporte principal de la pared LED.

En la instalación real, las cerchas de la escalera pueden formar una relación de conexión estable y precisa con la estructura principal, lo que garantiza que la estructura general esté claramente sujeta a la fuerza y ​​​​la deformación sea controlable.

Al combinar el sistema de soporte de suelo de pared LED maduro con las ventajas de la armadura de aluminio, mejora significativamente la estabilidad y la redundancia de seguridad del sistema en aplicaciones de gran altitud al tiempo que mantiene el método de instalación y los hábitos de construcción originales.

Efecto de aplicación práctica

1. Eficiencia en la construcción y reutilización

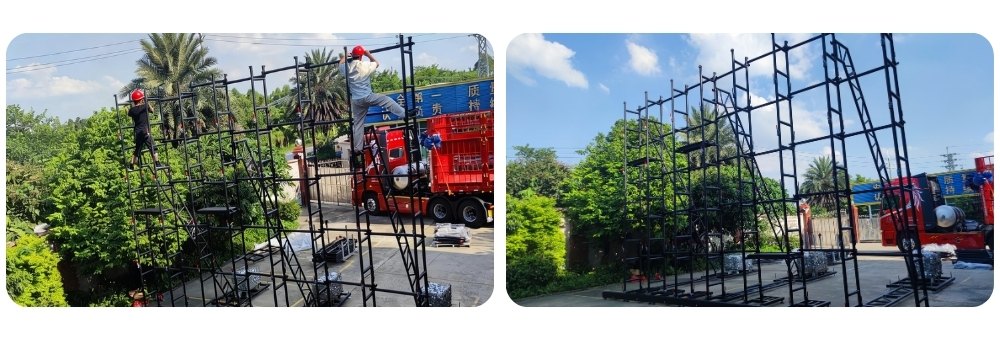

De 4 a 5 personas pueden instalar un soporte de pared para pantalla LED de 6 metros de altura en 3 a 4 horas, lo que ahorra entre un 25 % y un 30 % del tiempo de construcción en comparación con otras soluciones. Su interfaz estandarizada, su diseño con pernos y cierre rápido permiten desmontar e instalar el módulo rápidamente en diferentes espacios sin necesidad de herramientas ni equipos de construcción especiales, lo que resulta ideal para eventos temporales o giras. Además, su diseño modular permite múltiples instalaciones repetidas. Se puede desmontar e instalar de 10 a 20 veces en condiciones normales de uso para mantener la integridad estructural, lo que reduce el coste de un uso prolongado.

2. Diseño de redundancia segura

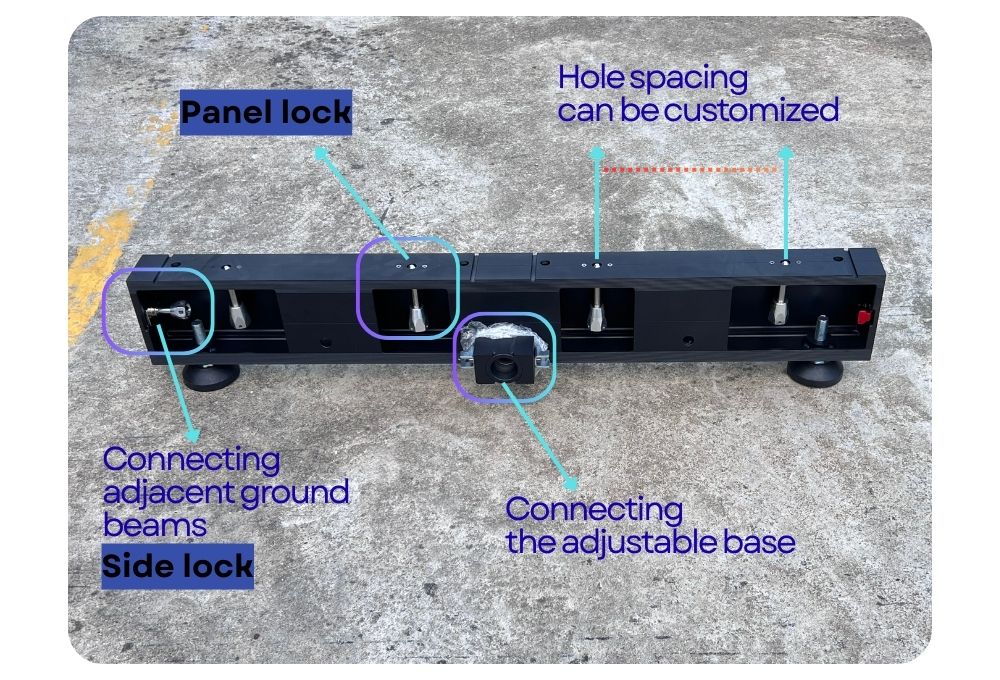

Cada juego de soportes de pared LED con base ampliada incorpora un diseño de conexión de seguridad multipunto, que incluye fijación con múltiples pernos de la base ampliada y la base ajustable del soporte, refuerzo secundario del soporte oblicuo y contrapesos sistemáticos para formar un sistema de fuerza redundante. Incluso si algunos pernos o módulos se someten a una carga anormal, la estructura general se mantiene estable. La pantalla no provocará vuelcos peligrosos. Esto aumenta considerablemente la confianza de los constructores y los clientes en la seguridad estructural.

Brindamos una solución de soporte terrestre más segura para instalaciones de pantalla alta

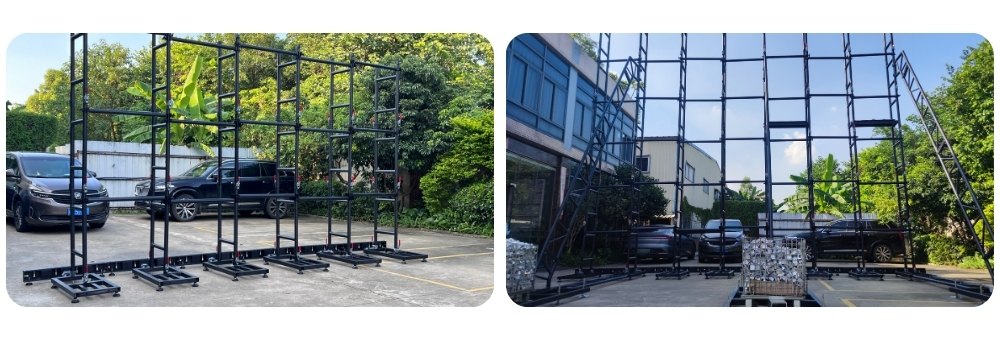

Partiendo del escenario de uso real, el sistema de soporte de pared LED con base ampliada resuelve el problema de la inestabilidad y complejidad de las pantallas altas al instalarlas en el suelo. Gracias a la combinación de una base más grande y un robusto soporte de vigas de escalera, el sistema es más intuitivo y fácil de entender durante el proceso de construcción. La instalación paso a paso es más sencilla. Ya sea en escenarios de gran escala, eventos deportivos o exhibiciones comerciales, este sistema facilita la construcción de pantallas altas, lo que aumenta la seguridad y la fiabilidad del proceso de instalación y los resultados.
