Sistema de estructura de aluminio para escenarios exteriores con una luz de 20 m: Un caso práctico del Thai Rock Fest 2026.

GF-Truss impulsa el Thai Rock Fest 2026 con soluciones de estructuras de aluminio de gran envergadura para escenarios.

Cuando GF-Truss se convirtió en el proveedor líder de la estructura de aluminio para el escenario del Thai Rock Fest 2026, sabíamos que las expectativas eran altas. Nuestro trabajo consistía en crear un enorme sistema de estructura de 20 metros capaz de soportar toneladas de equipo de iluminación y sonido. Debíamos garantizar la máxima seguridad y, al mismo tiempo, asegurar que el equipo pudiera ensamblarlo todo sin demoras.

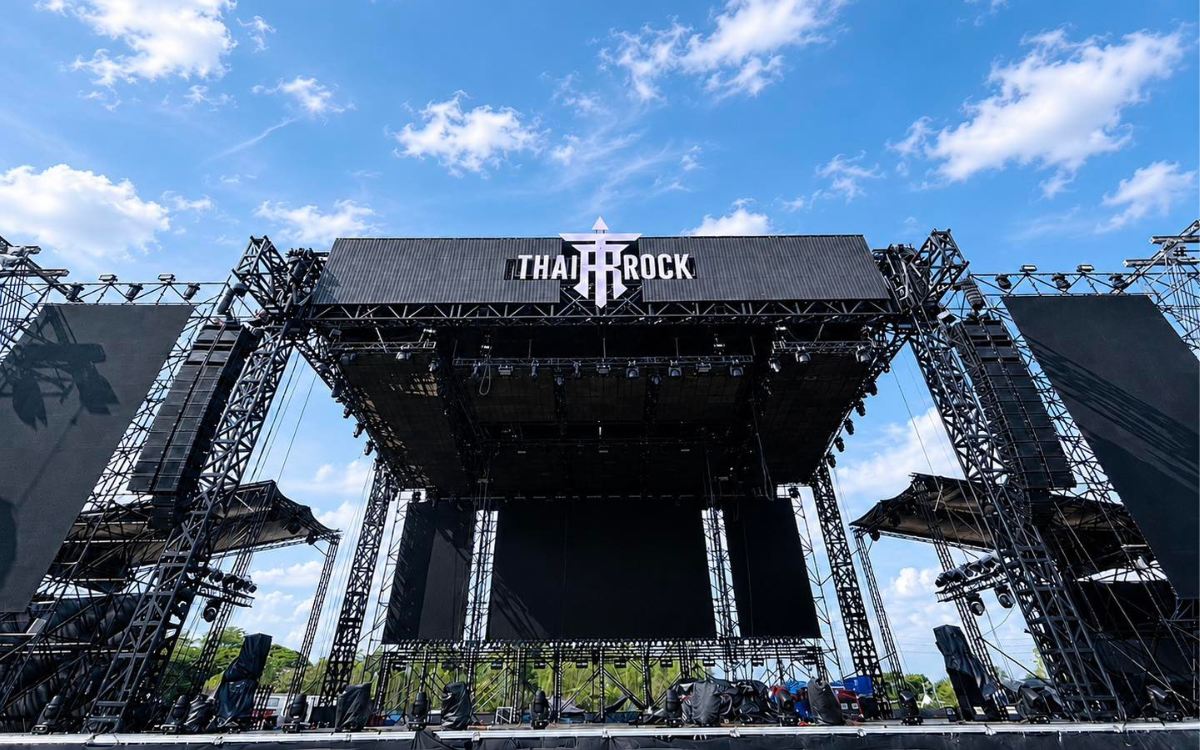

El plano del proyecto: Estructura de aluminio de 20 m de envergadura para escenario de concierto de rock

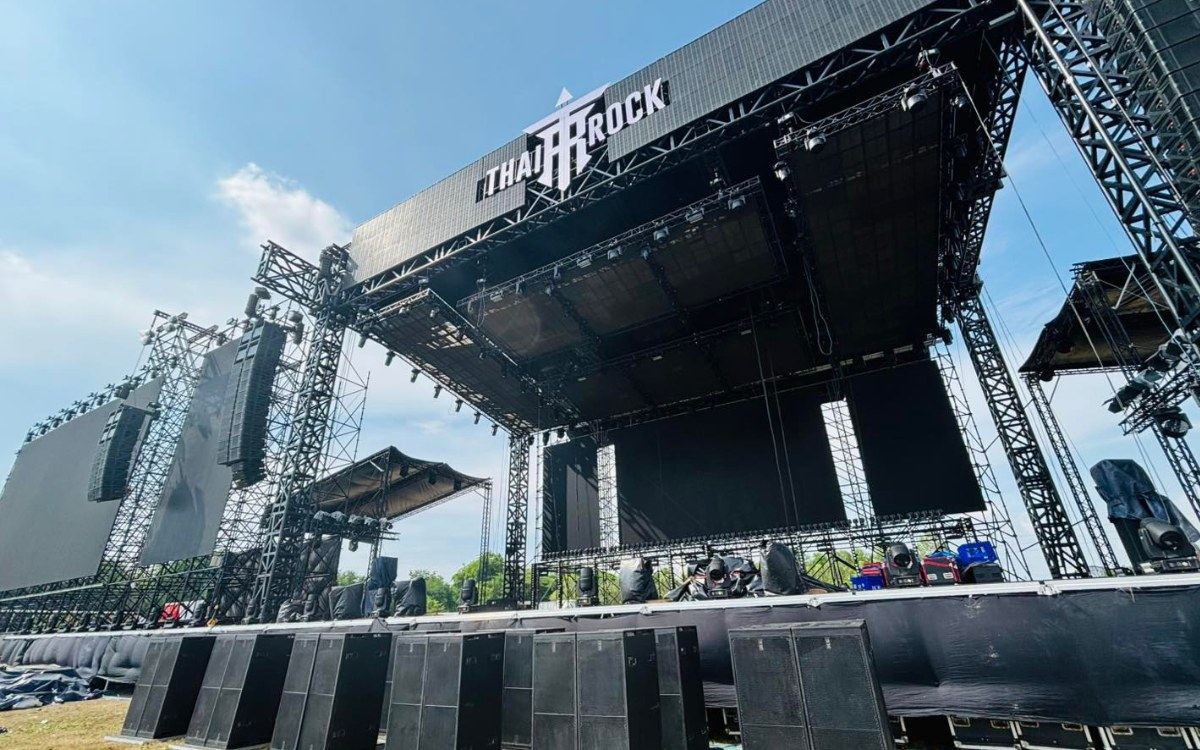

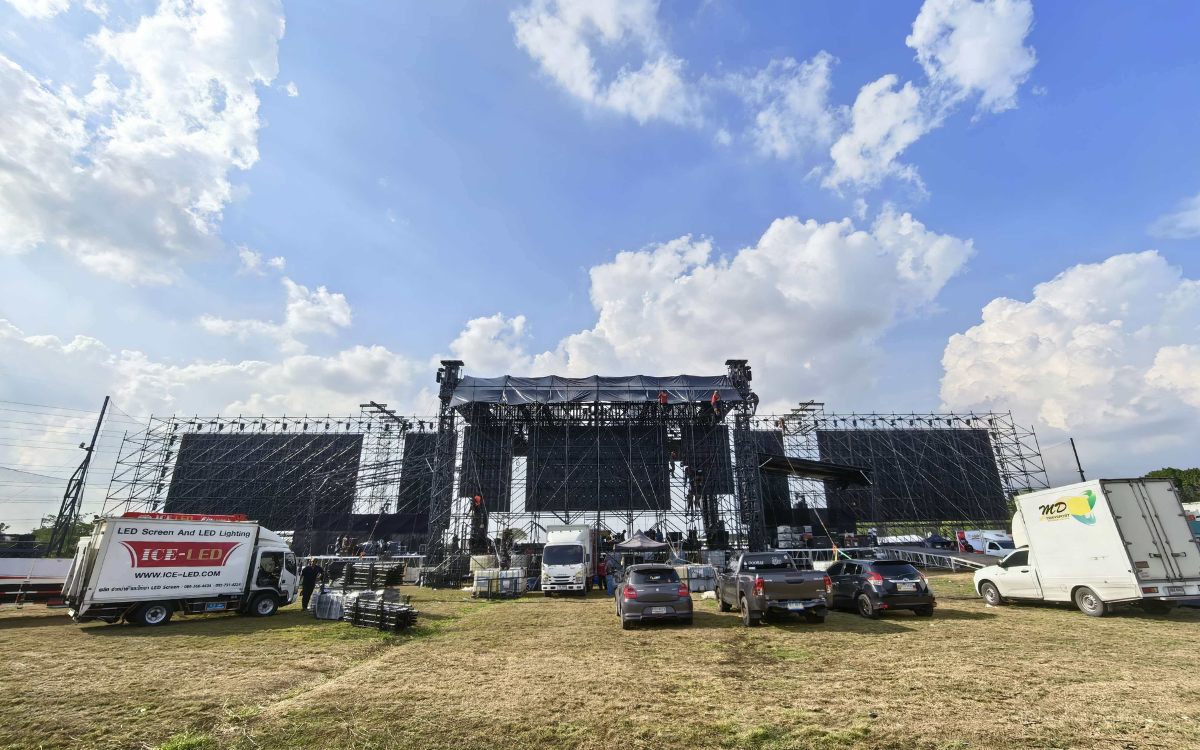

Al ver las fotos del proyecto, se aprecia de inmediato la magnitud de la cubierta de este escenario al aire libre. Dado que Eurovisión Park es un espacio tan abierto, la estructura debe resistir vientos bastante fuertes. Al mismo tiempo, debíamos mantener una visibilidad despejada de 20 metros para que los aficionados no tuvieran ningún obstáculo que les impidiera ver el escenario.

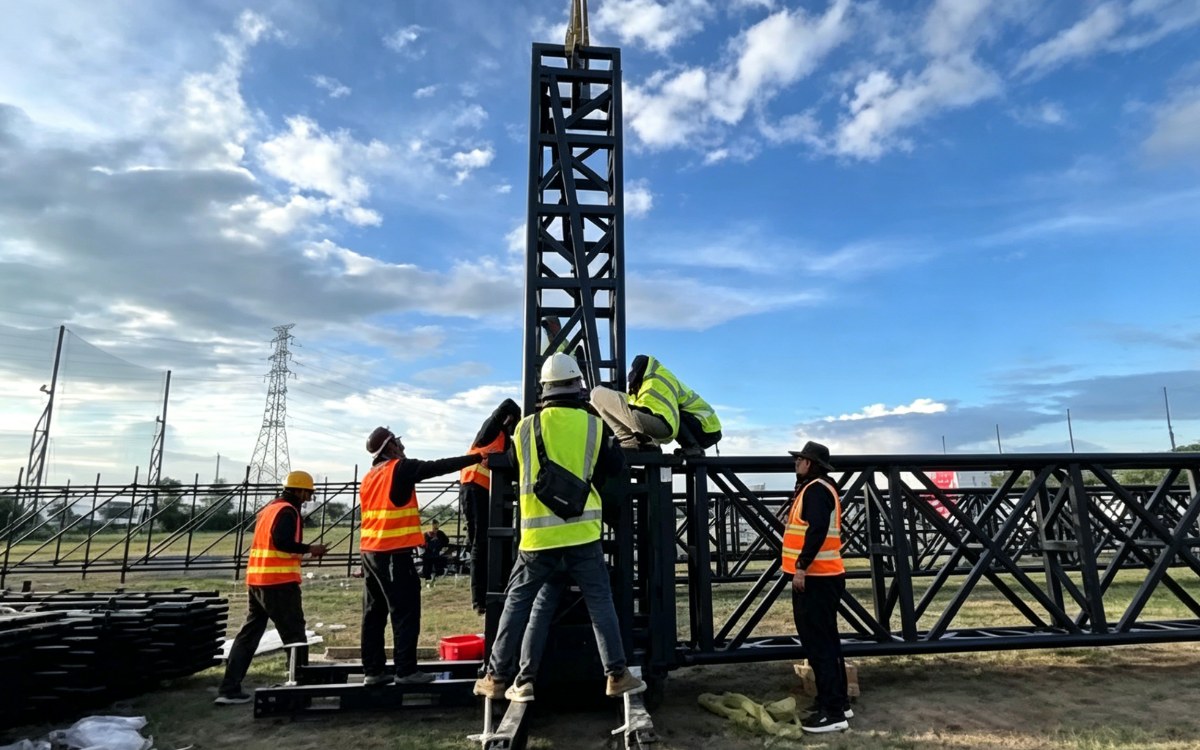

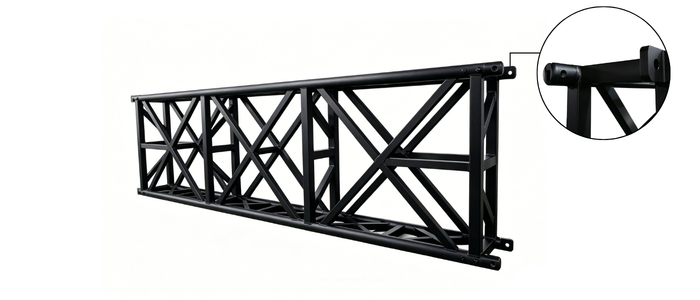

Para este proyecto, nuestro equipo de ingeniería se alejó de las configuraciones de pernos estándar y optó en su lugar por nuestro sistema de alto rendimiento. Estructura de horquilla de 550*1500 mmTécnicamente, para una estructura de esta magnitud, la celosía de horquilla de 550 x 1500 mm ofrece una resistencia al corte superior y una alineación significativamente más rápida durante el montaje a alta presión. Esto permitió al equipo local fijar las vigas principales con precisión milimétrica, asegurando que la celosía permaneciera perfectamente rígida bajo el gran peso de las estructuras superiores.

Sinergia de materiales: EN AW-6082 T6 cumple con la norma Q235.

La verdadera innovación del escenario del Thai Rock Fest reside en nuestro enfoque de materiales híbridos. Construimos la estructura principal del escenario con una robusta estructura de horquilla de 550 x 1500 mm fabricada en acero EN AW-6082 T6. Esta elección fue deliberada, ya que la estructura de horquilla de 550 x 1500 mm ofrece una combinación perfecta de ligereza y resistencia a la humedad. Además, optamos por componentes de acero para mayor resistencia y durabilidad. Esta ingeniosa combinación permite que toda la estructura sea fácil de mover, a la vez que mantiene una resistencia excepcional en las uniones de soporte de carga, donde más se necesita.

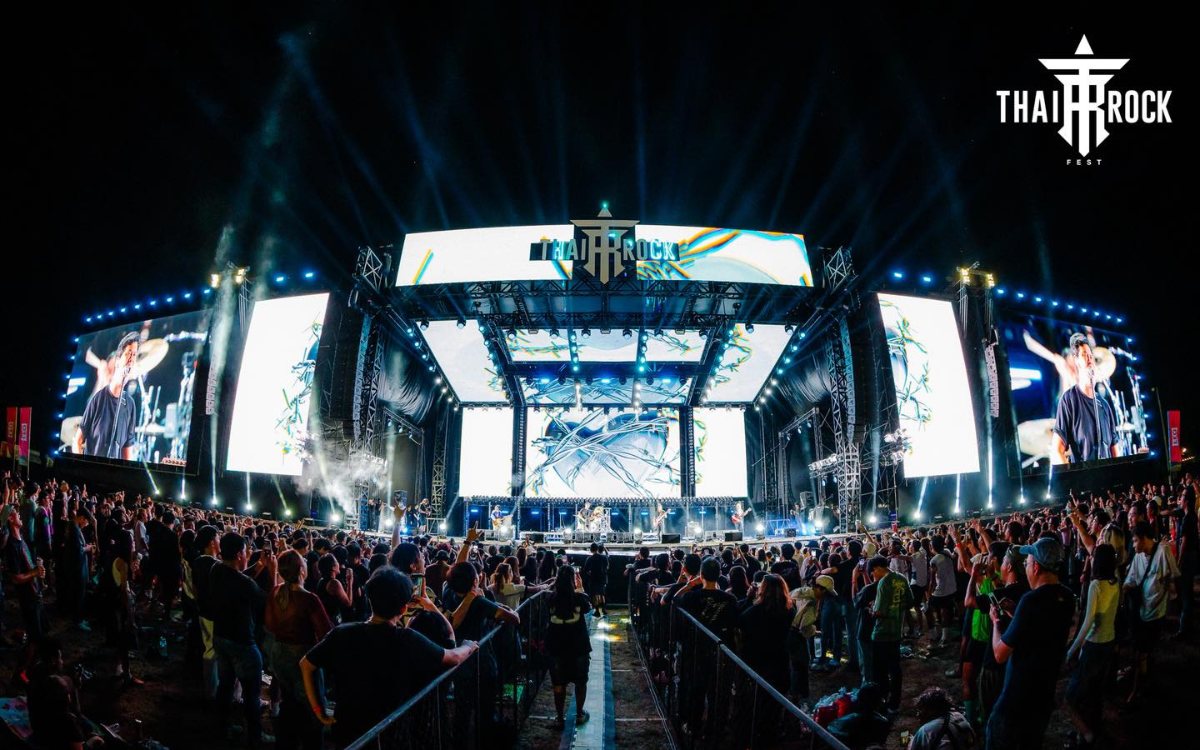

En concreto, utilizamos un sistema de conexión de horquilla de alta precisión. Estos conectores están forjados en acero Q235 de alta resistencia. Al integrar el acero Q235 en los extremos de aluminio, logramos una rigidez en la unión que el aluminio puro simplemente no puede igualar. Los conectores de horquilla de acero proporcionan la sujeción y durabilidad necesarias para soportar las enormes cargas estáticas de las estructuras de iluminación y las pantallas LED. Esta sinergia garantizó que el tramo de veinte metros se mantuviera perfectamente recto y estable. No observamos ninguna deformación ni flexión, incluso bajo la carga máxima del equipo.

Validación avanzada: Pruebas de carga sostenida y de múltiples tramos con certificación TÜV SÜD.

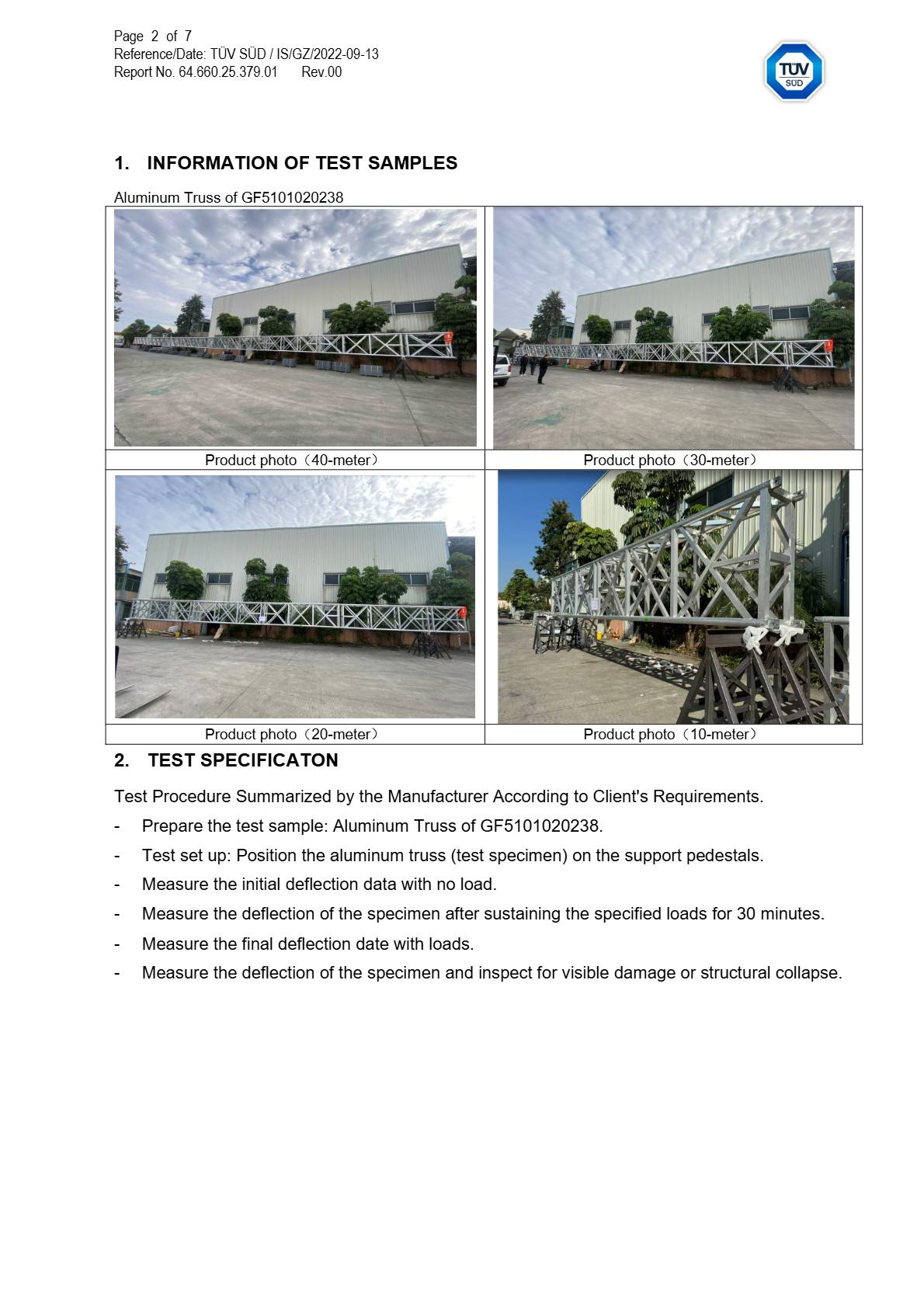

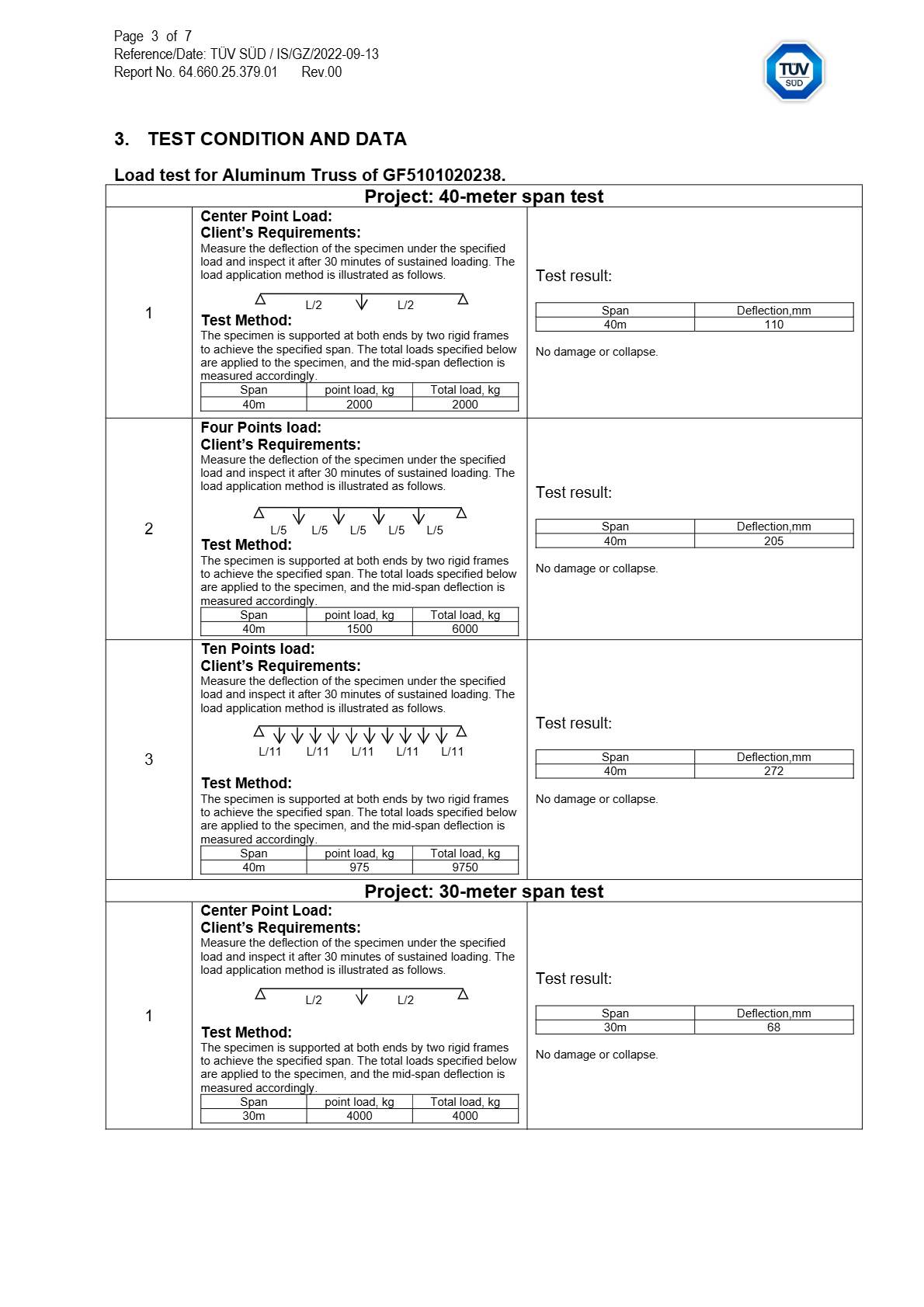

Para garantizar la capacidad de carga de la estructura de aluminio, realizamos una serie completa de pruebas de carga en diferentes longitudes, incluyendo 10 m, 20 m, 30 m e incluso una prueba de 40 m. No nos conformamos con simples pruebas de peso. En cambio, mantuvimos cada configuración bajo carga durante 30 minutos para observar el comportamiento de la estructura bajo tensión constante.

Este enfoque reproduce fielmente la presión real de un concierto estelar. También analizamos distribuciones de carga complejas, en lugar de solo el peso en el punto central. Mediante patrones de carga de 4, 10 y 12 puntos, probamos la estructura con cargas totales que alcanzaron los 12 000 kilogramos en un tramo de 30 metros.

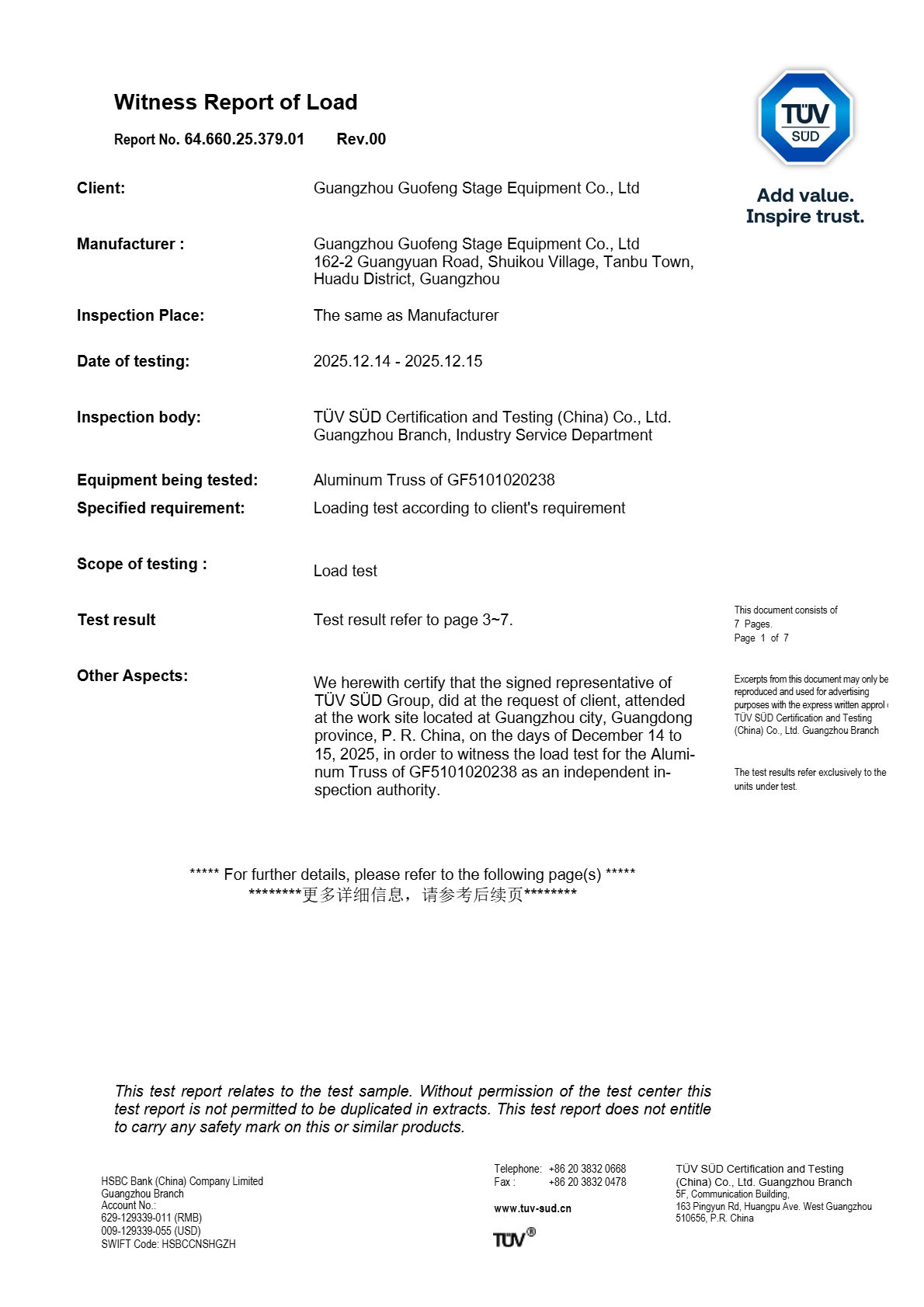

El informe final de TÜV SÜD confirmó la ausencia total de daños visibles, roturas o colapsos. Estos datos concretos brindaron a los organizadores de Bangkok una confianza absoluta. Sabían que la estructura del festival, de 20 metros de altura, funcionaba con un amplio margen de seguridad. Nuestras estructuras de escenario fueron totalmente capaces de soportar las fuerzas dinámicas de una producción de rock de primer nivel sin mostrar signos de fatiga. Puede ver la prueba de carga completa de la estructura de aluminio del escenario, realizada bajo la supervisión de TÜV SÜD.

Visualizando el éxito: Vea la presentación del proyecto.

Las palabras y las fotos solo cuentan la mitad de la historia. Para apreciar verdaderamente la escala de este tramo de 20 metros y la precisión del sistema de conexión de horquilla, le invitamos a ver el vídeo. Montaje del escenario del Thai Rock Fest 2026.
