Escenarios exteriores inteligentes: un sistema de estructura de iluminación de 8×8×6 m diseñado para condiciones reales.

El proyecto consiste en un sistema de truss de iluminación de 8 x 8 metros y 6 metros de altura, construido con nuestros trusses de caja estándar de 290 mm. Este tamaño es una opción muy popular para eventos al aire libre de tamaño mediano, ya que proporciona suficiente espacio para una instalación profesional sin la complejidad de un montaje de concierto masivo. Nuestro objetivo era simple: crear un sistema de truss de iluminación fácil de manejar que mantuviera un rendimiento fiable en un entorno exterior. Al centrarnos en un diseño de techo inclinado y una base robusta, entregamos un escenario que cumplió con todos los requisitos para el espacio al aire libre.

En proyectos recientes, hemos suministrado configuraciones estructurales completas centradas en nuestra Sistemas de estructuras de escenario y Estructura de aluminioEstos sistemas brindan soporte para iluminación, pantallas LED y estructuras de techo con estabilidad y eficiencia. Se utilizan ampliamente en conciertos, giras y producciones a gran escala, adaptándose fácilmente a diferentes diseños de recintos y garantizando un rendimiento fiable.

Fiabilidad estructural de una cercha de sección rectangular de 290 mm

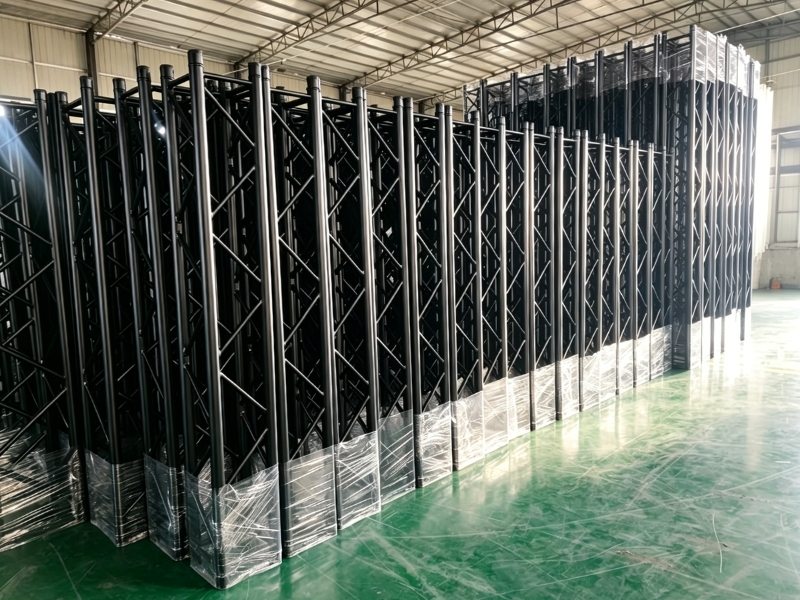

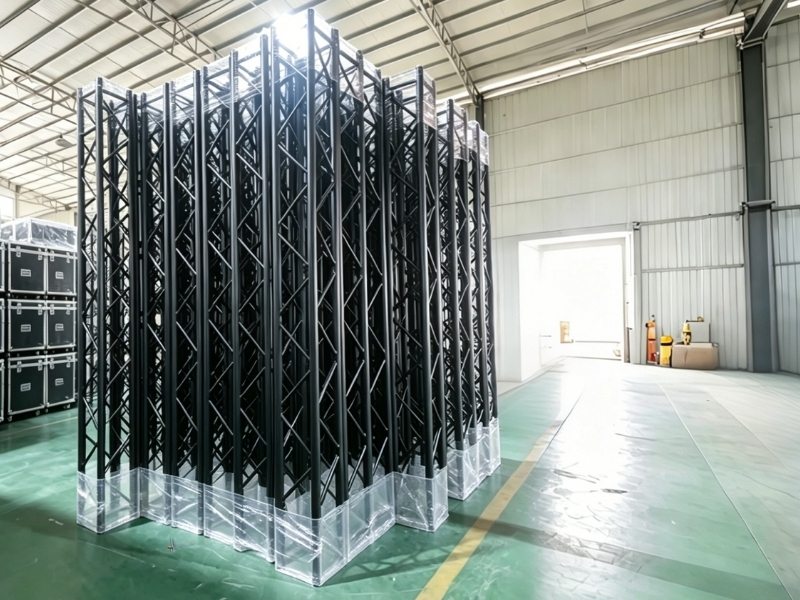

La elección de la cercha es la decisión más importante para cualquier construcción de esta escala. Para un tramo de 8 metros, proporcionamos nuestra Estructura de celosía de caja de 290 mm Porque es el caballo de batalla de la industria. Ofrece un excelente equilibrio entre peso y resistencia, lo que lo hace ideal para estructuras portátiles.

• Aleación de aluminio de alta calidad 6082-T6

Construimos todo este sistema de estructura de iluminación con aluminio 6082-T6. Elegimos esta aleación específica por su excelente resistencia a las inclemencias del tiempo. Es lo suficientemente fuerte como para mantener rectos los tramos de 8 metros, a la vez que lo suficientemente ligera como para facilitar el montaje.

• Perfil cuadrado para resistencia a la torsión

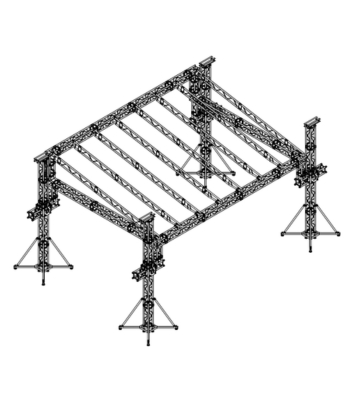

La geometría de la cercha de sección rectangular de 290 mm está diseñada para resistir fuerzas de torsión. En un techo de 48 metros cuadrados, esto es fundamental para mantener las líneas de la estructura correctamente alineadas. Proporciona un punto de fijación sólido tanto para la lona del techo como para el equipo de iluminación.

Características arquitectónicas y diseño único del techo

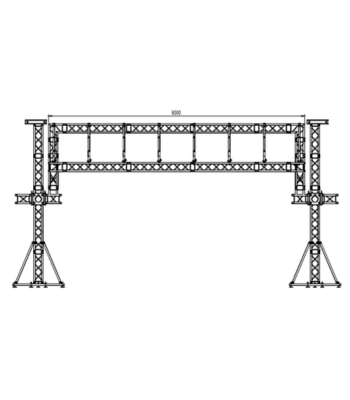

Una de las características más distintivas de este sistema de iluminación es la forma en que el techo interactúa con los pilares de la estructura. Optamos por un diseño que se aleja de una apariencia totalmente integrada para crear algo más interesante visualmente y técnicamente claro.

• La interfaz del pilar separado

En esta configuración específica, el techo no está fijado directamente a la parte superior de los pilares. En cambio, se sitúa ligeramente más alto que estos. Esto crea un pequeño espacio que le da al techo una apariencia flotante. Es una sutil decisión de diseño que hace que todo el sistema de iluminación parezca menos una caja convencional.

• Líneas limpias sin elementos superfluos

Nos centramos en mantener el diseño lo más sencillo posible. Al utilizar las líneas inherentes de la estructura para definir el espacio, creamos un escenario con una apariencia profesional desde cualquier ángulo. La atención se centra en la geometría del aluminio y la forma funcional del techo inclinado.

Integridad de la base para el sistema de estructura de iluminación

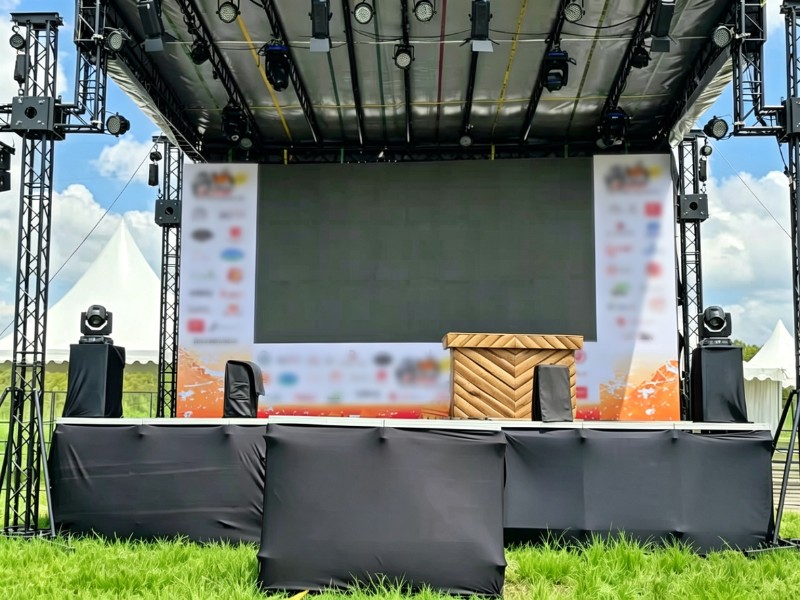

Instalar una estructura sobre césped presenta una serie de desafíos únicos, ya que el terreno nunca es perfectamente plano ni totalmente sólido. GF-Truss solucionó este problema proporcionando un sistema de cimentación mucho más robusto que una simple placa base.

• Soporte de base de hierro de alta resistencia

Sugerimos al cliente que eligiera una base de hierro reforzado para cada uno de los cuatro pilares de la estructura. El peso del hierro ayuda a anclar el sistema de iluminación y proporciona una plataforma muy estable para cada pilar. Estas bases están diseñadas para distribuir el peso de la estructura de 6 metros de altura y evitar que se hunda en el suelo blando.

• Estabilizadores diagonales y tirantes laterales

Para proporcionar estabilidad lateral, equipamos cada pilar de la estructura con soportes. Estos soportes conectan la base de hierro con un punto más alto de la estructura. Al formar un triángulo ancho en cada esquina, garantizamos que el sistema de iluminación se mantenga vertical y resista cualquier oscilación causada por el viento o el movimiento del equipo.

• Nivelación de precisión mediante patas ajustables

Estos estabilizadores están equipados con patas ajustables. Esto permite a nuestros clientes nivelar todo el sistema con gran precisión. Incluso si el terreno de césped tiene una ligera pendiente, las patas ajustables se pueden regular para asegurar que los cuatro pilares de la estructura queden perfectamente verticales y la rejilla del techo esté perfectamente alineada.

Garantía de seguridad mediante la carga de lastre y equipos.

La seguridad es siempre nuestra principal prioridad al proporcionar equipos para uso en exteriores. Para este proyecto de 8 x 8 metros, incluimos un plan detallado de contrapesos y gestión de carga para garantizar la seguridad del sistema de iluminación.

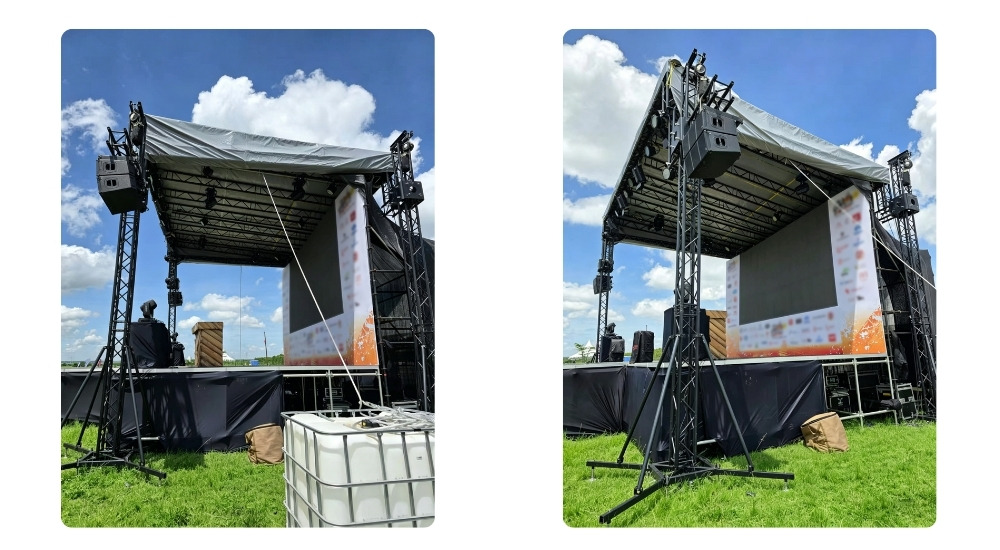

• Accesorios de lastre específicos

Este sistema de iluminación utilizaba depósitos de lastre de agua encerrados en una estructura de acero reforzado, lo que proporcionaba protección tanto estructural como de peso. La jaula metálica exterior garantiza que el depósito mantenga su forma bajo carga y evita daños durante el transporte y la manipulación. Este diseño permite un contrapeso estable y uniformemente distribuido, mejorando la seguridad general en exteriores.

• Capacidad de carga para equipos técnicos

Aunque se trata de un sistema de truss de iluminación de tamaño mediano, la estructura de caja de 290 mm se diseñó para soportar una cantidad considerable de equipos. Nos aseguramos de que hubiera suficiente espacio para colgar pantallas LED en la parte trasera y altavoces, así como luminarias en las vigas frontales y laterales.

Drenaje funcional y gestión de la lluvia con el sistema

La principal razón para elegir un techo inclinado es gestionar las consecuencias prácticas de la lluvia. En un entorno exterior, la gestión del drenaje influye profundamente en el resultado.

• Escorrentía de agua asistida por gravedad

El diseño inclinado del techo garantiza que la lluvia se desplace inmediatamente hacia la parte trasera de la estructura. Esto evita que la lluvia caiga directamente sobre la cubierta, que es la causa más común de tensión en los sistemas de truss de iluminación exterior. Al proporcionar un drenaje despejado, protegemos el interior del escenario de goteos y humedad.

Accesorios para toldos de PVC de alta tensión

Una marquesina de PVC plateada, hecha a medida para esta cuadrícula de 8 x 8 metros. La marquesina se ajusta firmemente sobre el sistema de estructura de celosía de 290 mm. Esto es fundamental para un drenaje adecuado durante el evento.

Este sistema de celosía para iluminación de 8×8×6 m demuestra cómo un diseño sencillo puede funcionar de forma fiable en condiciones exteriores reales. Desde la estructura de la celosía hasta la base y el techo, cada componente está diseñado para soportar desafíos prácticos como terrenos irregulares y la lluvia, lo que hace que el sistema sea fácil de usar y duradero.
