Anatomía de las estructuras de aluminio para escenarios: explicación de los cordones, refuerzos y conectores.

Una estructura de escenario es mucho más que un simple marco de aluminio. Es un elemento fundamental. estructura de celosía de aluminio Diseñado para soportar fuerzas complejas, como compresión, tensión, cizallamiento y torsión. Para los organizadores de eventos y los responsables de compras, un conocimiento superficial de los componentes de las estructuras de truss puede resultar contraproducente. Esta guía completa ofrece un análisis exhaustivo de la anatomía de una estructura de truss, la física de sus componentes y la lógica de ingeniería que sustenta los métodos de conexión del sistema de truss que mantienen unido su espectáculo. Para comprender los principios fundamentales de estas estructuras, recomendamos comenzar con nuestra guía básica. ¿Qué es un sistema de estructura de escenario y cómo funciona?

¿Qué define una estructura de celosía de aluminio profesional?

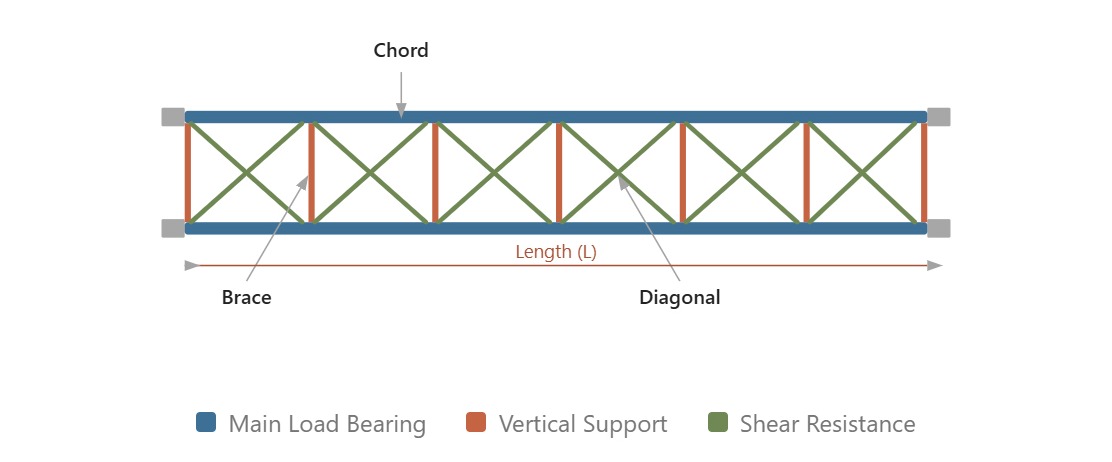

Una estructura de escenario de calidad profesional es un armazón estructural modular compuesto principalmente por cuatro elementos de ingeniería distintos: cordones (los elementos longitudinales), tirantes (los tubos de soporte verticales), diagonales (la celosía triangular resistente al corte) y una interfaz de conexión (ya sea de placa atornillada o cónica con espiga).

Estos componentes están soldados con precisión a partir de una aleación de aluminio 6082-T6 de alta resistencia. La integridad estructural del sistema de celosía está determinada por la "triangulación" de estos tubos, lo que permite que la celosía disipe la tensión localizada a lo largo de toda su extensión, evitando así fallos estructurales catastróficos bajo cargas puntuales elevadas o cargas distribuidas.

Cordones de celosía de aluminio: capacidad de carga y especificaciones técnicas

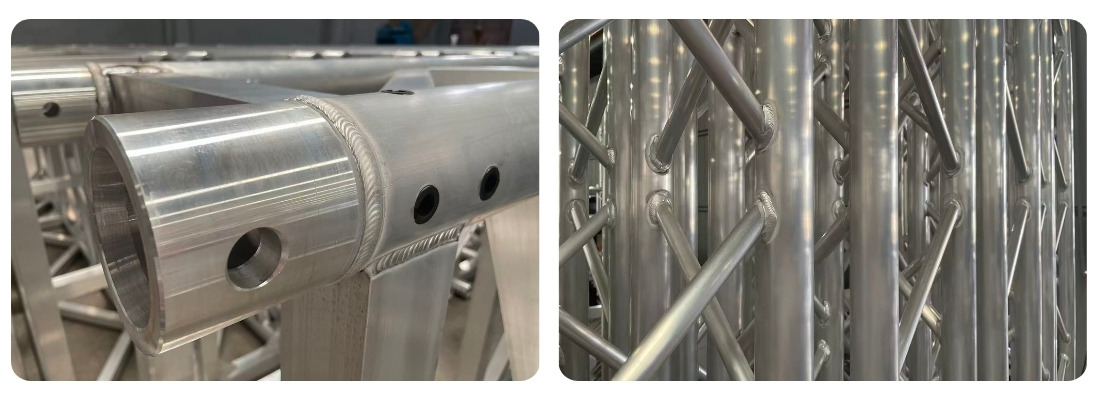

Los cordones de la cercha (también conocidos como tubos principales) son los cuatro elementos longitudinales que forman los bordes de la misma. En términos de ingeniería, actúan como las "fibras exteriores" de una viga. Ya sea una unidad cuadrada estándar o una cercha de techo de aluminio compleja, los cordones soportan la mayor parte de la presión.

Gestión de cargaCuando un sistema de celosía soporta una carga descendente en el centro del vano, se generan fuerzas de flexión en la estructura. Los cordones superiores resisten principalmente la compresión, mientras que los inferiores soportan la tracción. Esta distribución de carga permite que la celosía alcance una alta resistencia manteniendo un diseño ligero. Los cordones de la celosía deben tener un espesor de pared suficiente para resistir el pandeo local, donde la pared del tubo se deforma físicamente bajo presión.

Especificaciones detalladas: Las estructuras cuadradas estándar para conciertos (por ejemplo, series de 290 mm o 400 mm) suelen utilizar tubos de 50 mm (2 pulgadas) de diámetro con un espesor de pared de 3 mm. Al planificar una configuración de estructuras e iluminación, las dimensiones precisas de los cables determinarán los límites de carga; para obtener información detallada sobre los anchos estándar de la industria, consulte ¿Qué tan ancha es una estructura de iluminación? La guía definitiva para elegir la estructura de iluminación adecuada..

Integridad de la superficieCualquier abolladura, arañazo o muesca de más del 10 % del espesor de la pared del cable es motivo de desmantelamiento inmediato. Este tipo de daño crea un punto de concentración de tensiones donde puede propagarse una grieta, lo que puede provocar una falla repentina.

Arriostramiento y diagonales de cerchas de aluminio: La lógica de la triangulación

Si las cuerdas son la columna vertebral, los refuerzos y las diagonales son las costillas y los músculos que impiden que la estructura reticular se deforme.

Refuerzos verticalesEstos tubos se sueldan perpendicularmente a las cuerdas. Su función principal es mantener la sección transversal cuadrada o triangular de la cercha. Garantizan que las cuatro cuerdas trabajen al unísono, en lugar de comportarse como cuatro tubos flexibles e independientes.

Diagonales: Este es el componente más incomprendido. Los tubos diagonales son responsables de manejar las fuerzas de corte. En un Estructura de iluminación de aluminio de alta capacidad de cargaEstas diagonales son vitales para mantener la estabilidad cuando se acoplan cabezales móviles. A medida que una carga se desplaza a través de la cercha, las diagonales transfieren esa energía de las cuerdas a los soportes.

Patrones de soldaduraEn la fabricación de alta calidad, las diagonales se colocan para crear un patrón continuo en forma de "N" o "W" de triángulos. Dado que un triángulo es la única figura geométrica que no se puede deformar sin cambiar la longitud de sus lados, este patrón crea una "red" increíblemente rígida que evita que la estructura se tuerza (torsión) bajo cargas descentradas, como una pantalla LED pesada que cuelga ligeramente hacia un lado.

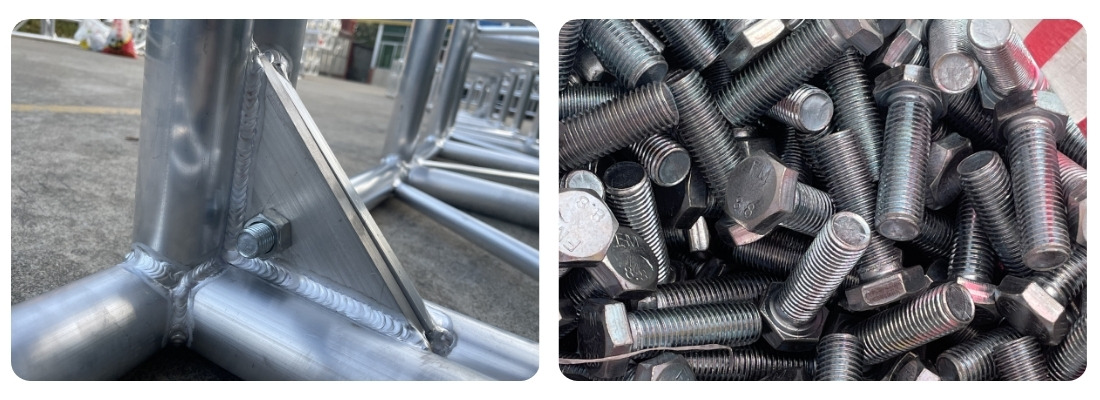

Conexión de celosía atornillada: Alta rigidez a la tracción para cargas pesadas.

El sistema Bolt representa la "vieja guardia" de la industria, preferido por su extrema robustez en instalaciones fijas y proyectos de ingeniería superpesados.

Placas terminalesLas cerchas atornilladas cuentan con placas terminales de aluminio de 8 a 10 mm de espesor soldadas a los cordones. La precisión del cordón de soldadura es el factor más importante. Utilizamos soldadura TIG manual de alta precisión para garantizar la penetración completa, de modo que el cordón se convierta en una sola pieza molecular de aluminio.

Accesorios de fijaciónLa resistencia de la conexión depende directamente de la resistencia del perno. Los sistemas profesionales requieren pernos de acero de alta resistencia de grado 8.8 o 10.9. Estos pernos están clasificados para límites específicos de resistencia al corte y a la tracción.

Medidas de seguridad contra vibracionesLa estructura del escenario suele estar sometida a vibraciones de baja frecuencia provenientes de los subwoofers. Esta energía puede provocar que las tuercas estándar se aflojen. Los sistemas de fijación profesionales deben utilizar tuercas, arandelas y arandelas elásticas para ejercer una presión constante hacia afuera sobre las roscas, asegurando que la tuerca permanezca fija durante toda una gira.

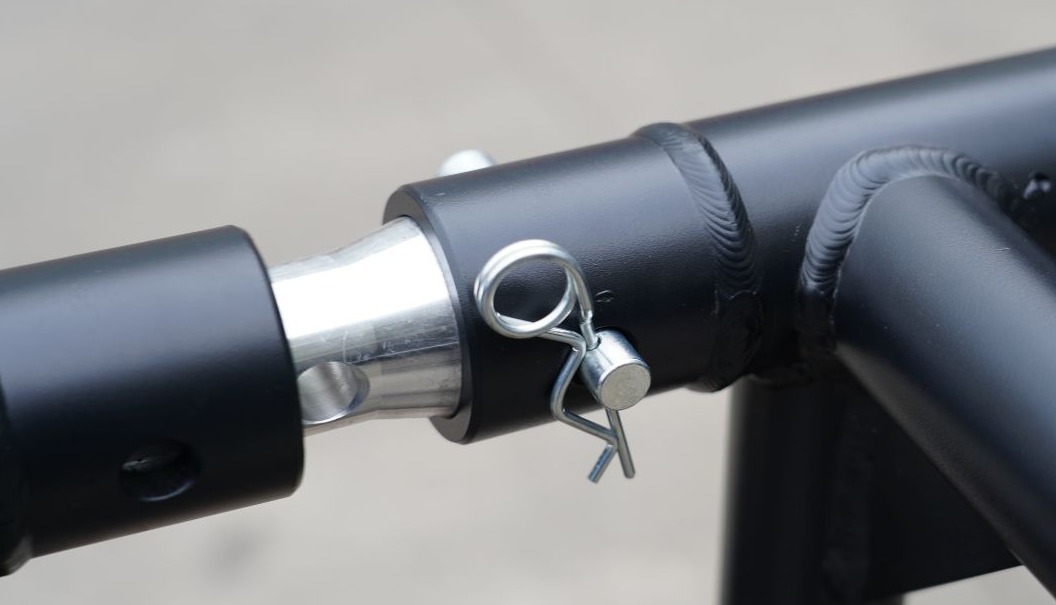

Sistema de celosía Spigot: Precisión a alta velocidad

El sistema Spigot se ha convertido en el estándar mundial de alquiler gracias a su conexión "sin necesidad de configuración".

AcopladoresSe trata de un inserto de aluminio macizo con forma cónica. La conicidad es clave: al introducir el pasador en el orificio, las dos secciones de la estructura se unen con una fuerza inmensa. Esto crea una conexión a presión que da la sensación de ser una sola pieza continua de metal, a diferencia de los sistemas de pernos antiguos que a veces no logran un ajuste perfecto.

PatasLos pasadores deben tener forma cónica para que coincidan exactamente con el orificio interno del acoplador. Un indicio común de una estructura de baja calidad son los orificios de los pasadores ovalados, lo que puede ocurrir cuando el material es demasiado blando o el ajuste de la conexión no es preciso.

Clips REn un sistema de celosía con pasador cónico, el clip R es fundamental para garantizar la seguridad. Si bien la fricción del pasador cónico soporta la carga, el clip R impide que este se salga debido a golpes accidentales o vibraciones intensas. En el montaje profesional, la ausencia de un clip R se considera una grave infracción de seguridad.

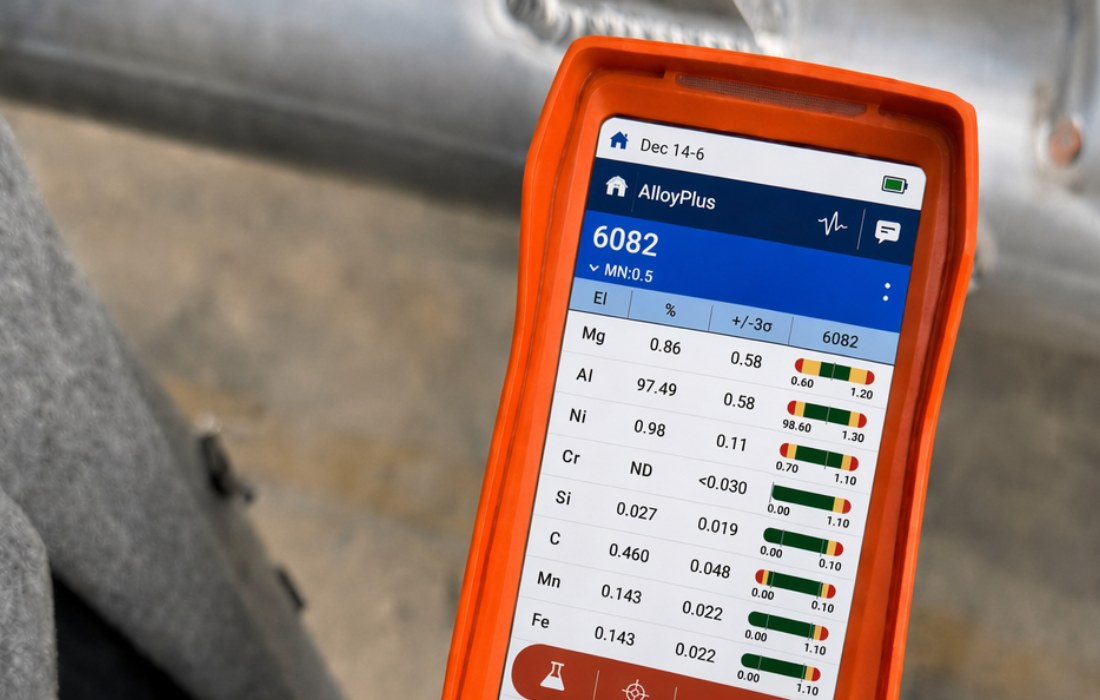

Aluminio 6082-T6 vs. 6061-T6: ¿Cuál es el mejor para estructuras de escenario?

Si bien en algunos mercados se suele usar la aleación 6061, el estándar internacional para giras (y nuestro material preferido) es la 6082-T6. Esta elección es fundamental porque ofrece una resistencia a la tracción máxima significativamente mayor.

Composición químicaEl material 6082 contiene niveles más altos de manganeso y silicio. Esta diferencia estructural lo hace mucho más resistente a la "tensión localizada" y le confiere una mayor resistencia máxima a la tracción (UTS).

Zona afectada por el calorEl aluminio pierde resistencia al soldarse. El 6082-T6 puede recuperar gran parte de su resistencia estructural tras el proceso de soldadura mediante un tratamiento térmico adecuado. Como resultado, las uniones soldadas en las cerchas de aluminio pueden mantener una resistencia comparable a la de los propios tubos.

Templado T6T6 no es solo una etiqueta, sino un proceso de tratamiento térmico de varias etapas que incluye un tratamiento térmico de solución y un envejecimiento artificial. Este proceso es el que transforma el aluminio blando en un material estructural capaz de soportar toneladas de equipo.

Resumen: Principales conclusiones técnicas

l Estabilidad geométrica: El entramado diagonal es el componente más crítico para prevenir fallas por cizallamiento y torsión.

l Superioridad del material: El aluminio 6082-T6 proporciona una resistencia a la fluencia significativamente mayor que otros materiales para la fabricación de estructuras de celosía.

l Física de la conexión: Los sistemas de pernos priorizan el comportamiento rígido para tramos largos, mientras que los sistemas de espiga priorizan la velocidad y la precisión.

l Medidas de seguridad del hardware: La seguridad no reside únicamente en los tubos, sino también en los elementos de fijación. El uso de pernos de acero de grado inferior a 8.8 o pasadores de acero aleado endurecido constituye una violación de las normas internacionales de seguridad para el montaje de estructuras.

Preguntas frecuentes

P: ¿Por qué veo pequeñas grietas alrededor de las juntas de soldadura de mis diagonales?

A: Se trata de grietas por tensión, indicativas de fatiga del material. El aluminio tiene una vida útil limitada. Si una estructura ha sido sobrecargada o sometida a años de uso intensivo, las soldaduras acabarán fallando. Cualquier grieta visible, por pequeña que sea, implica que la sección de la estructura debe ser destruida y reemplazada inmediatamente.

P: ¿Qué es la "desviación" y cuál es el valor aceptable?

A: La deflexión es la curvatura o comba que se produce en un tramo de una cercha bajo carga. Cada cercha tiene un límite calculado (generalmente L/100 o L/150). Si su cercha ha alcanzado su límite de deflexión, no significa que se romperá inmediatamente, pero sí que ya no se comporta como una viga predecible y que está entrando en la "zona de peligro".

P: ¿Cómo afecta la carga del viento a los componentes de mi cercha exterior?

A: La carga del viento puede generar tensiones adicionales en los componentes de las cerchas exteriores, especialmente en los cordones principales, los arriostramientos y las conexiones. Un sistema bien diseñado con arriostramientos adecuados ayuda a mantener la estabilidad y la seguridad en entornos exteriores.
